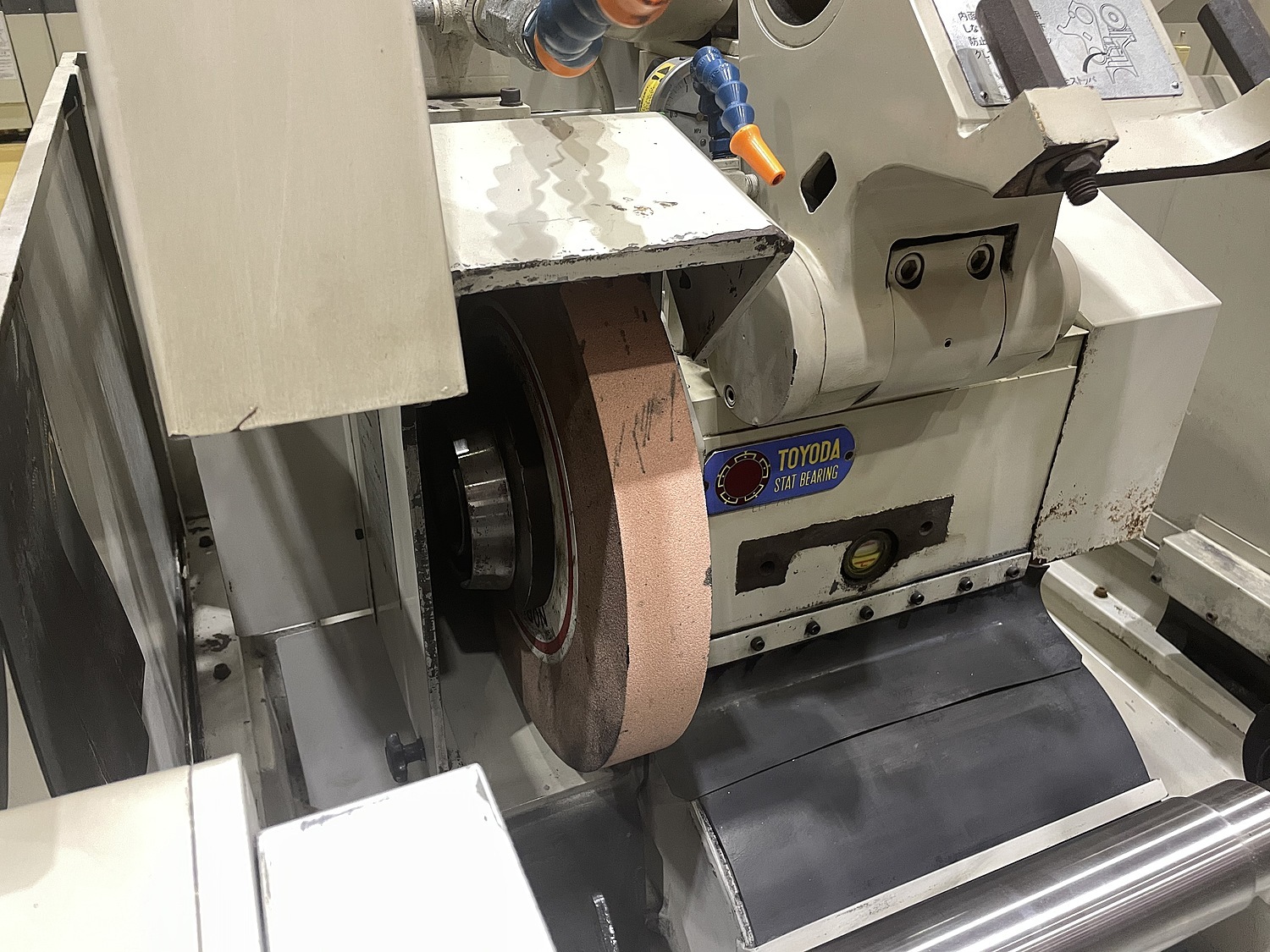

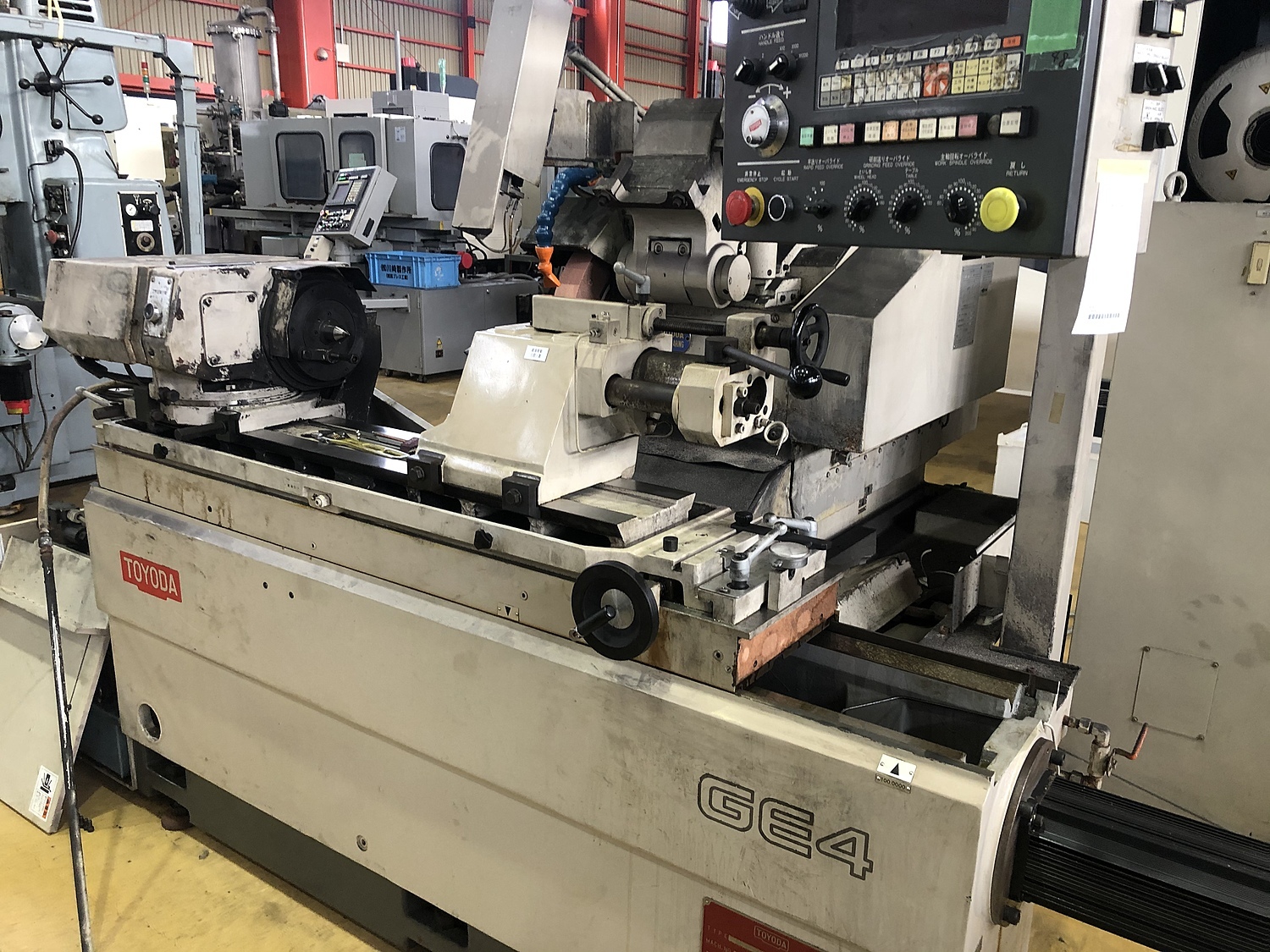

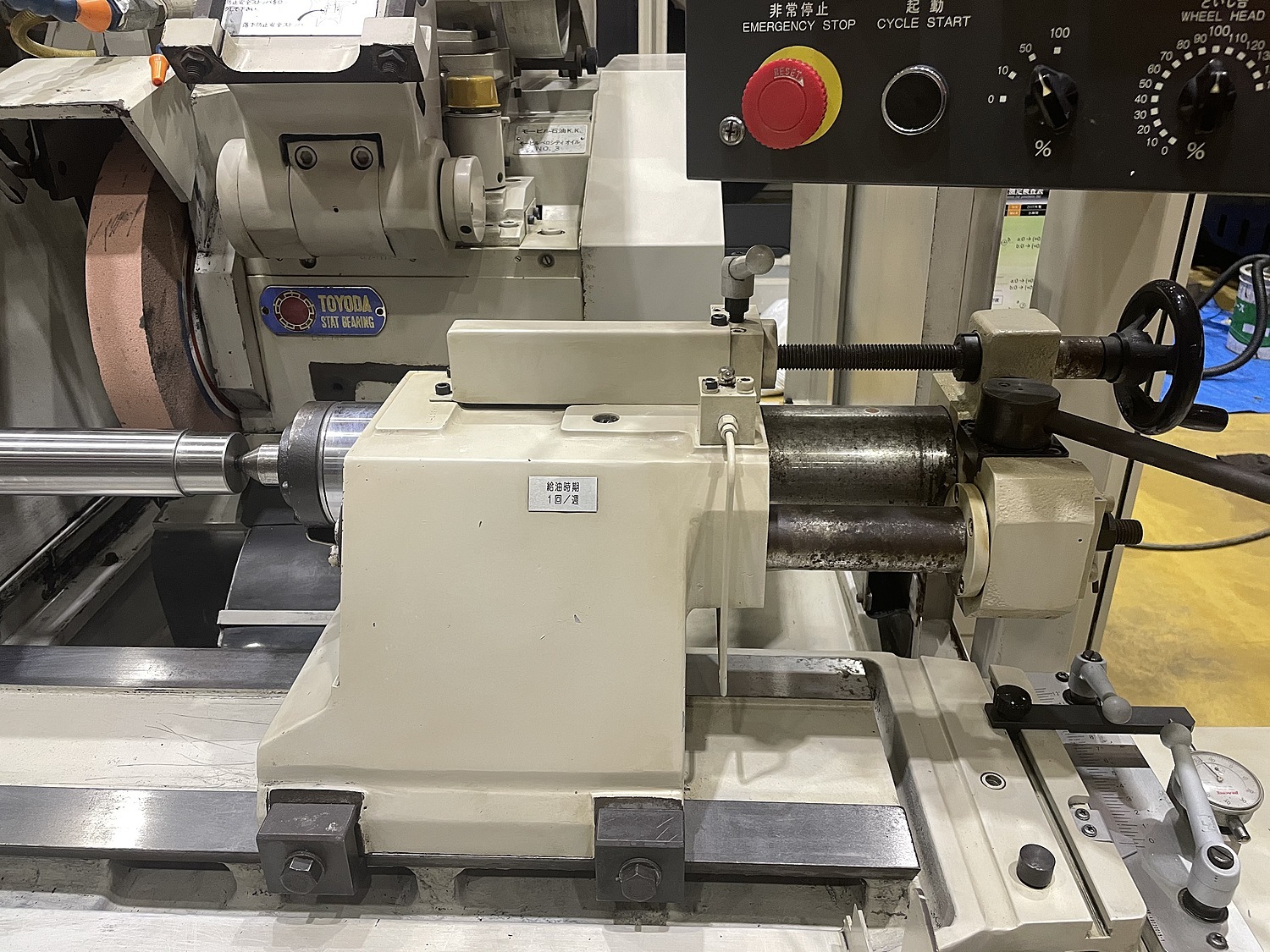

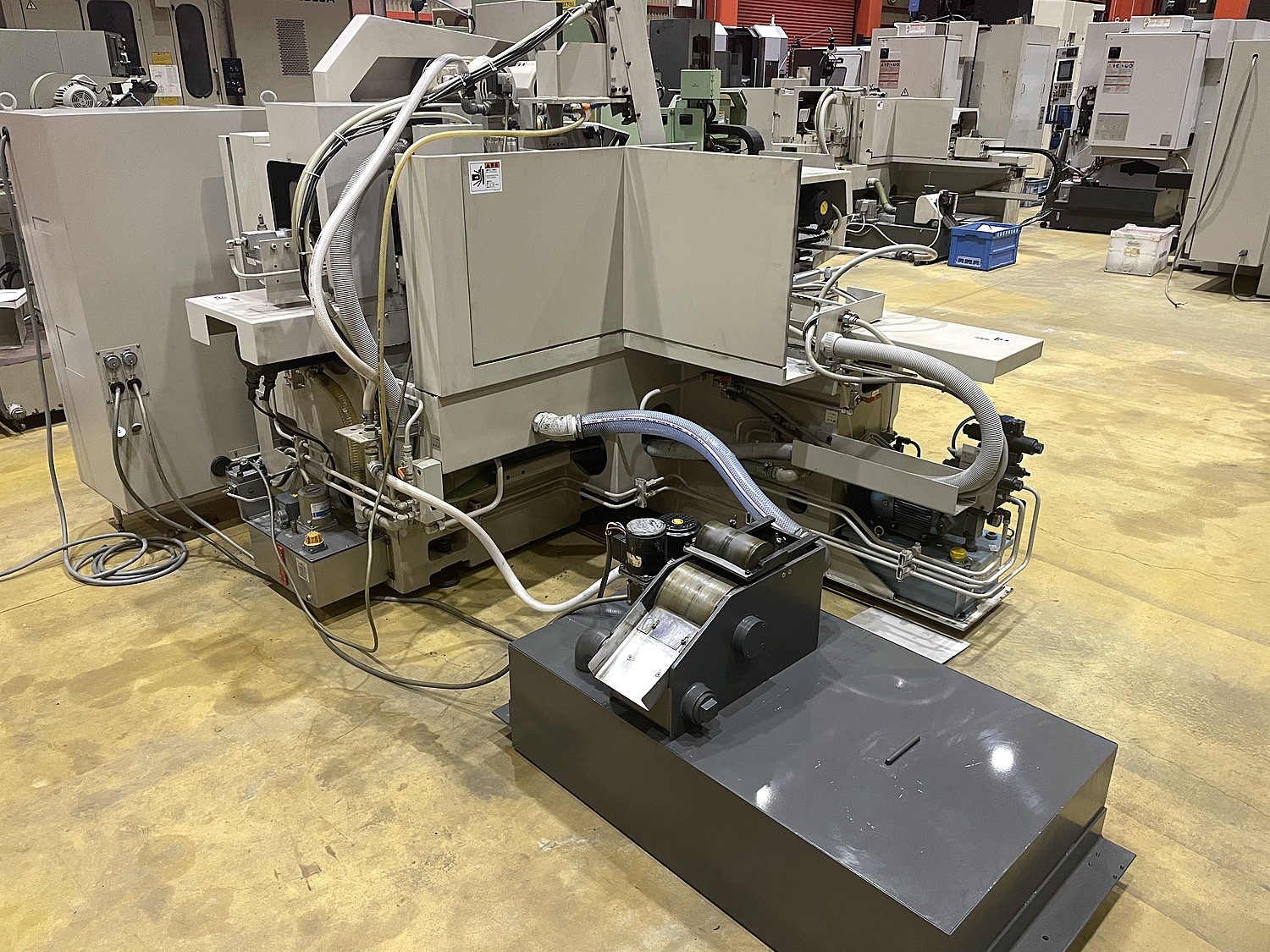

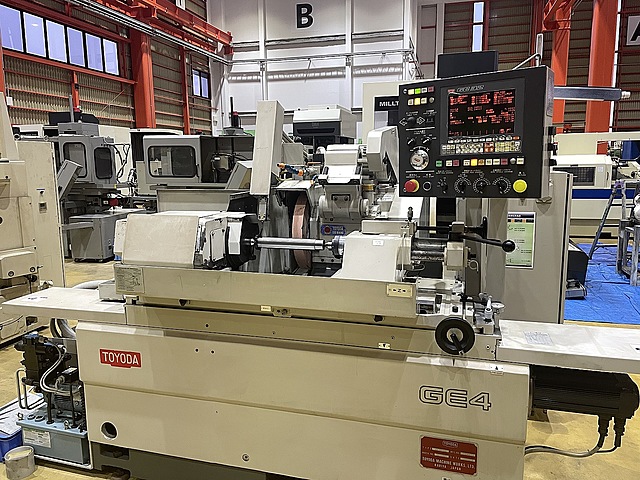

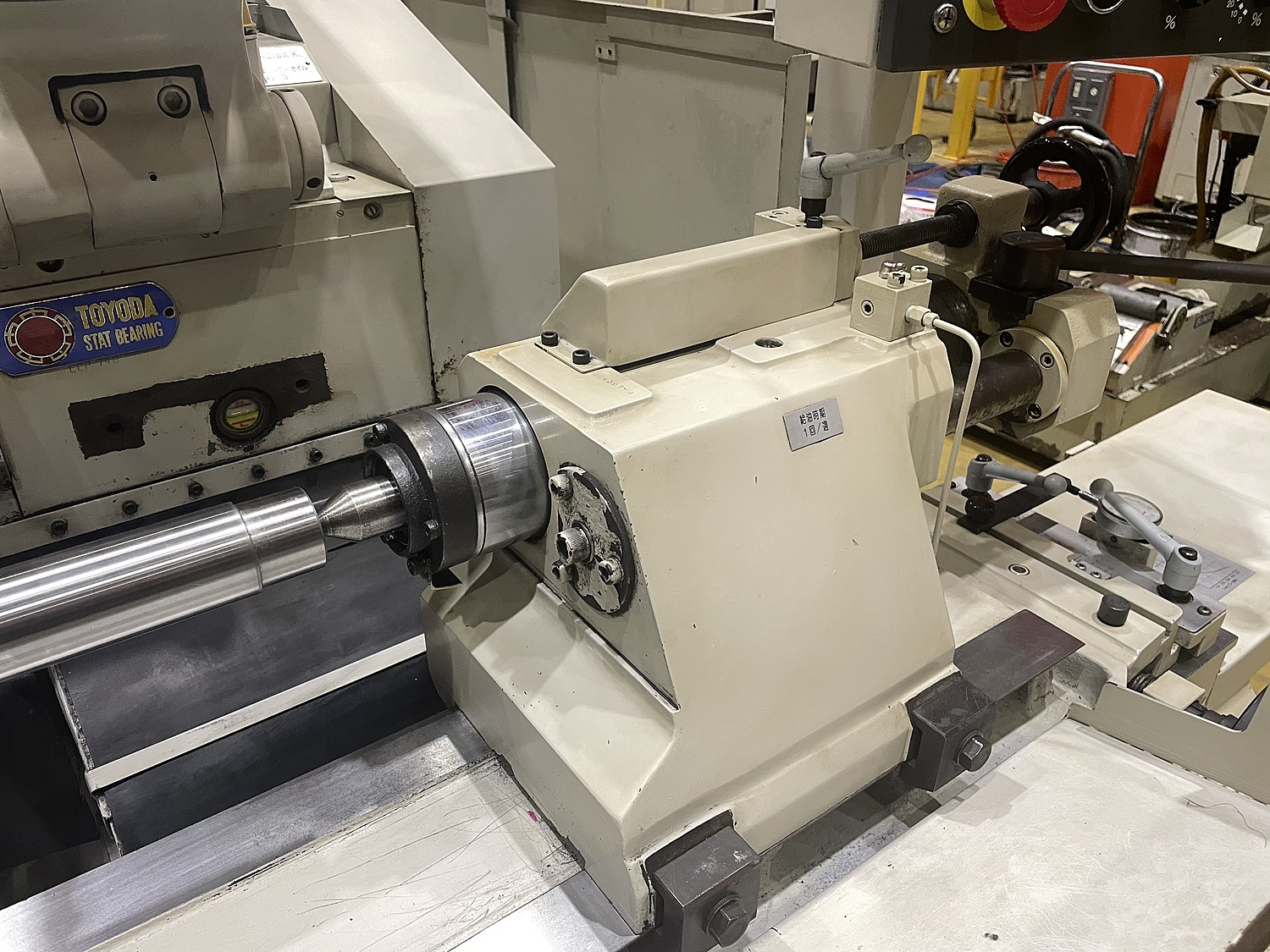

P007105 ＮＣ円筒研削盤 豊田工機 GE4P-50
| 在庫コード | P007105 |
|---|---|
| 商品名 | ＮＣ円筒研削盤 |
| メーカー | 豊田工機 |
| 型式 | GE4P-50 |
| 年式 | 2005.5 |
| 倉庫 |
東日本マシンプラザ(群馬県館林市) B棟05-2 NC研磨機・汎用研削盤 |
| 仕様 |

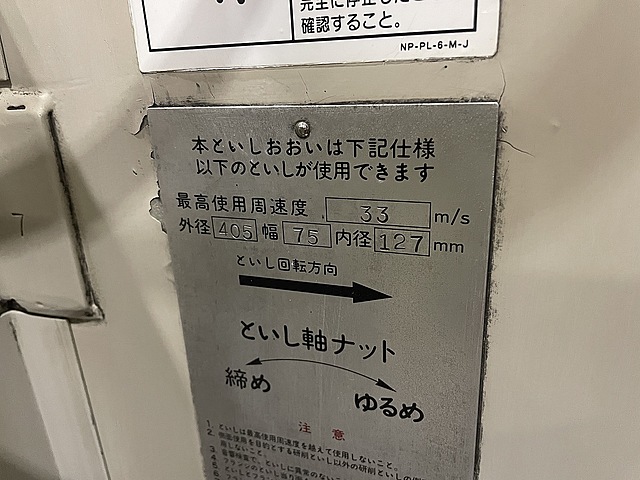

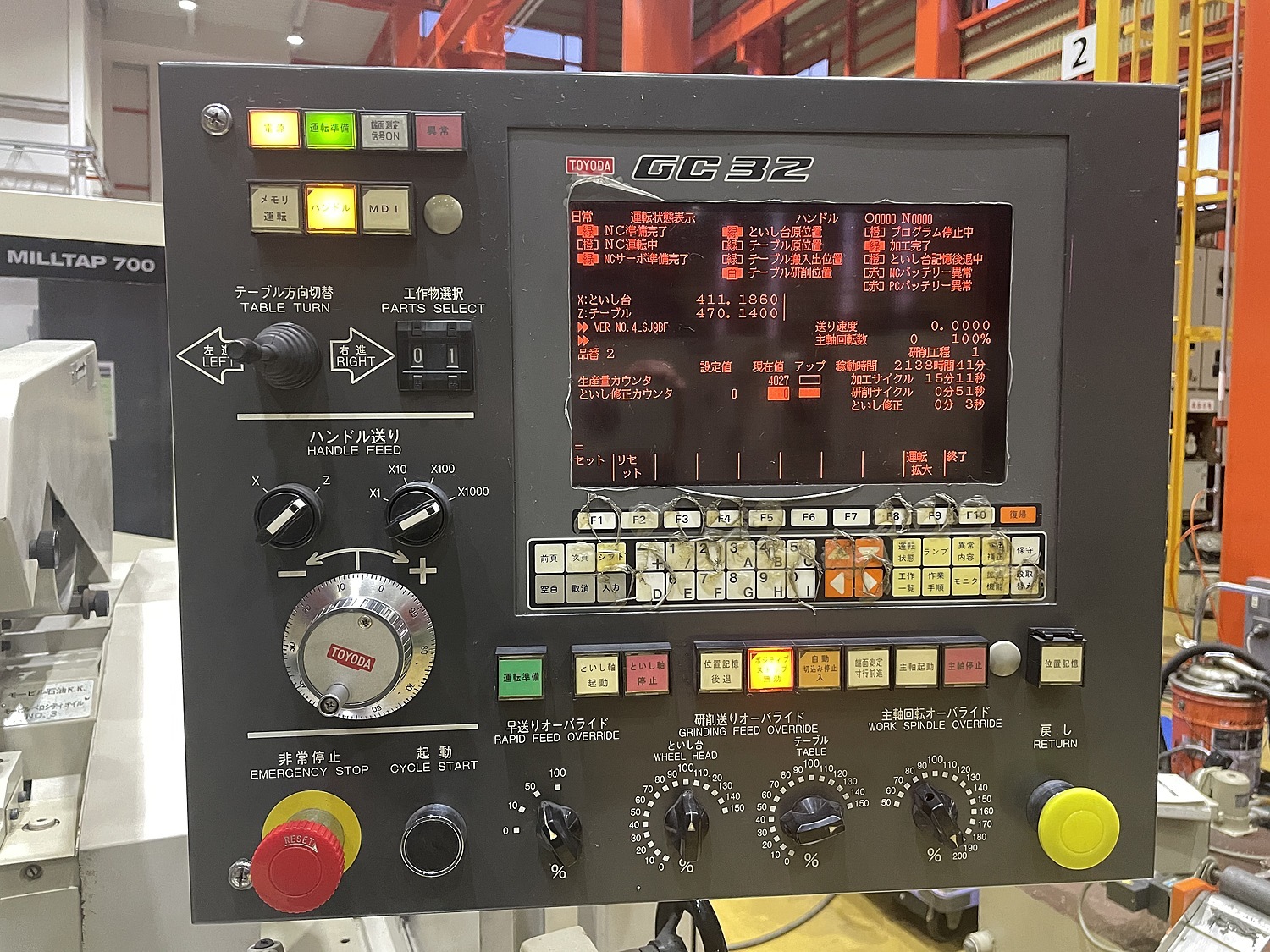

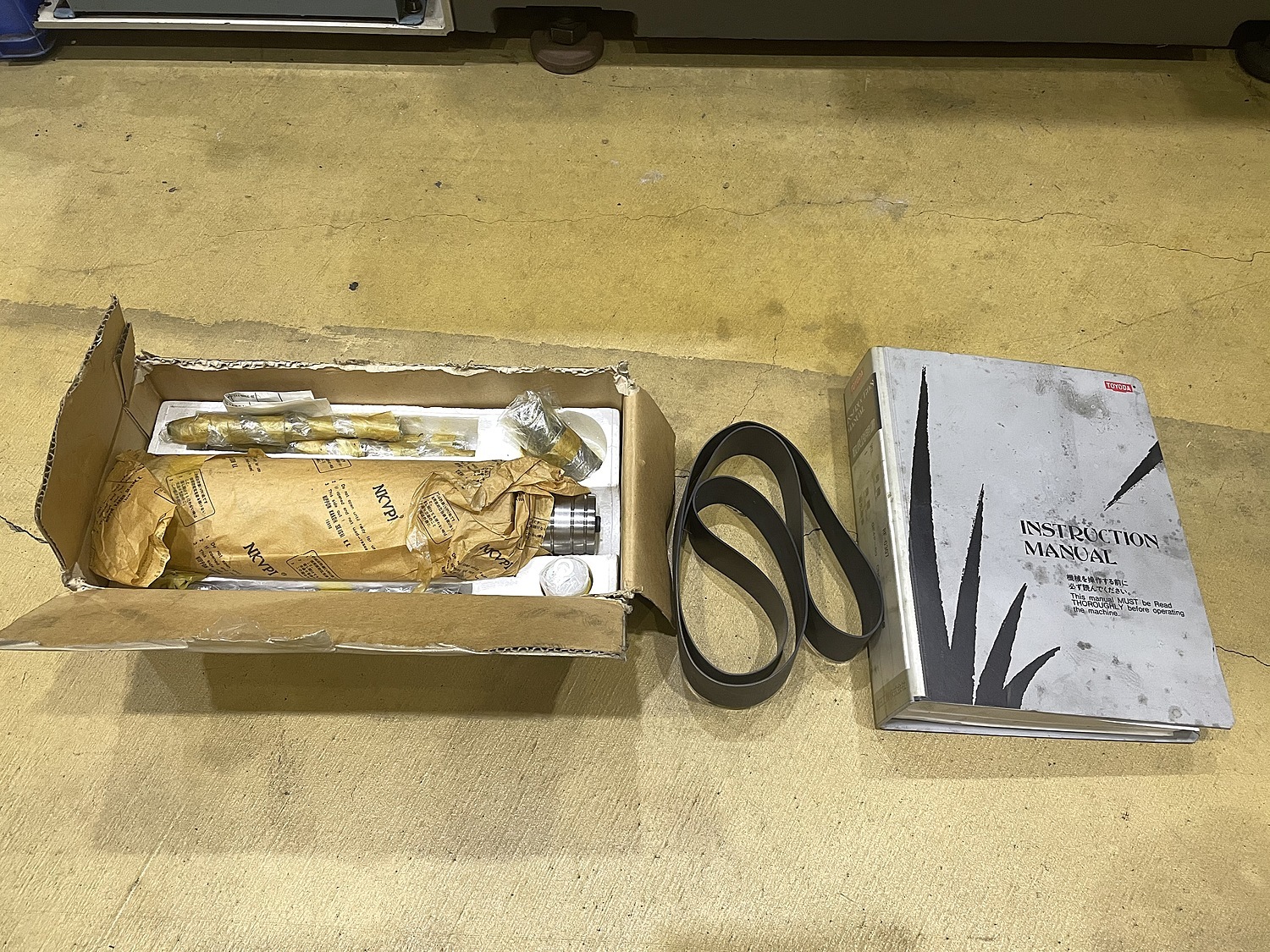

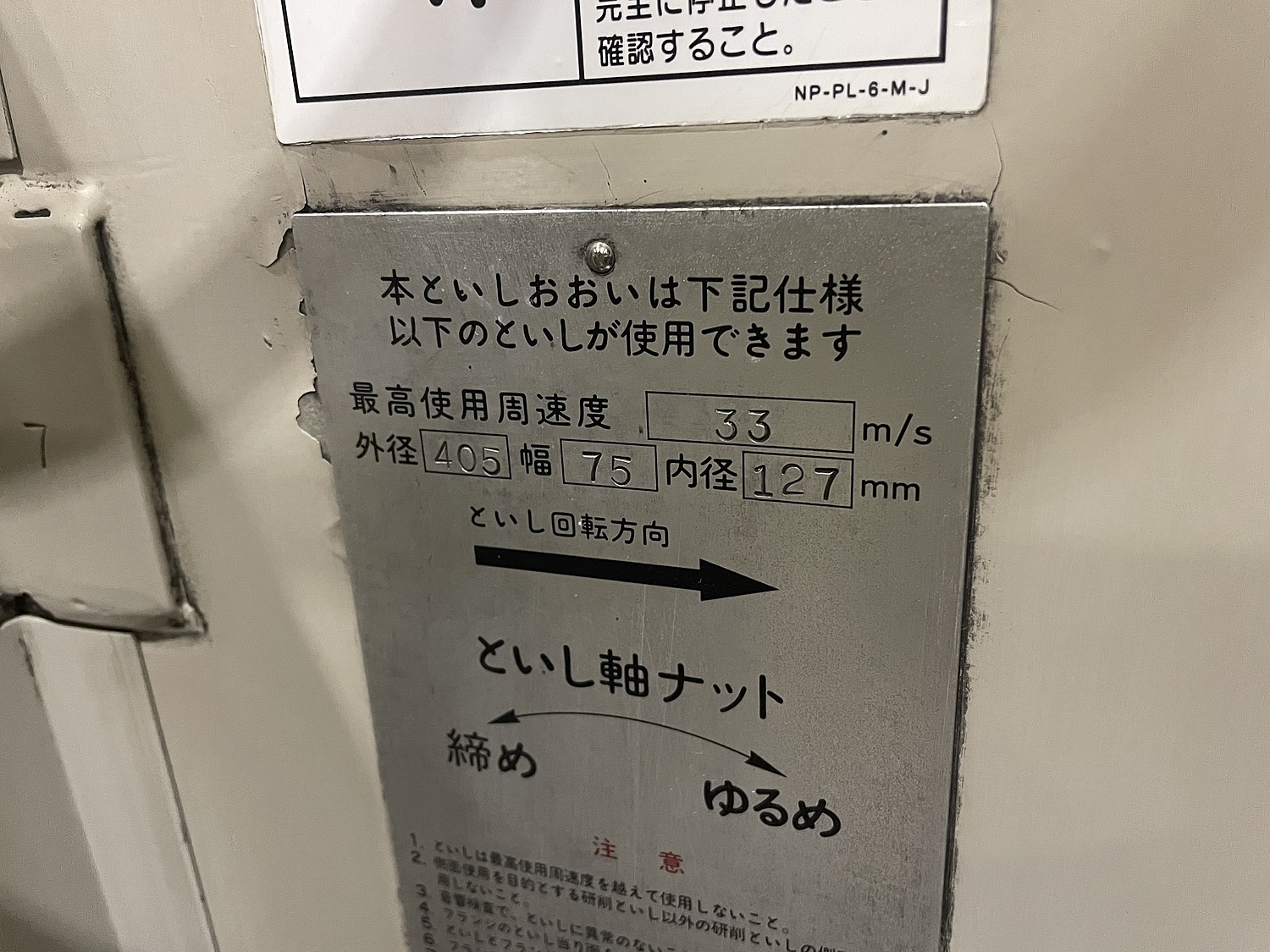

GC32 ﾃｰﾌﾞﾙ上の振り320 心間500 ｾﾝﾀｰMT4 砥石ｻｲｽﾞ:外径405×幅75×内径127 両ｾﾝﾀｰ 内研付 機械重量4000kg ※ｹﾚｰ・ｾﾝﾀｰは付属致しません。 内容と現品に相違がある場合は、現品を優先させていただきます。 |
UC15-NW
TW-10MM
VHR-A
P-240F
| 在庫コード | P007105 |
|---|---|
| 商品名 | ＮＣ円筒研削盤 |
| メーカー | 豊田工機 |
| 型式 | GE4P-50 |
| 年式 | 2005.5 |
| 倉庫 |
東日本マシンプラザ(群馬県館林市) B棟05-2 NC研磨機・汎用研削盤 |
| 仕様 |
GC32 ﾃｰﾌﾞﾙ上の振り320 心間500 ｾﾝﾀｰMT4 砥石ｻｲｽﾞ:外径405×幅75×内径127 両ｾﾝﾀｰ 内研付 機械重量4000kg ※ｹﾚｰ・ｾﾝﾀｰは付属致しません。 内容と現品に相違がある場合は、現品を優先させていただきます。 |

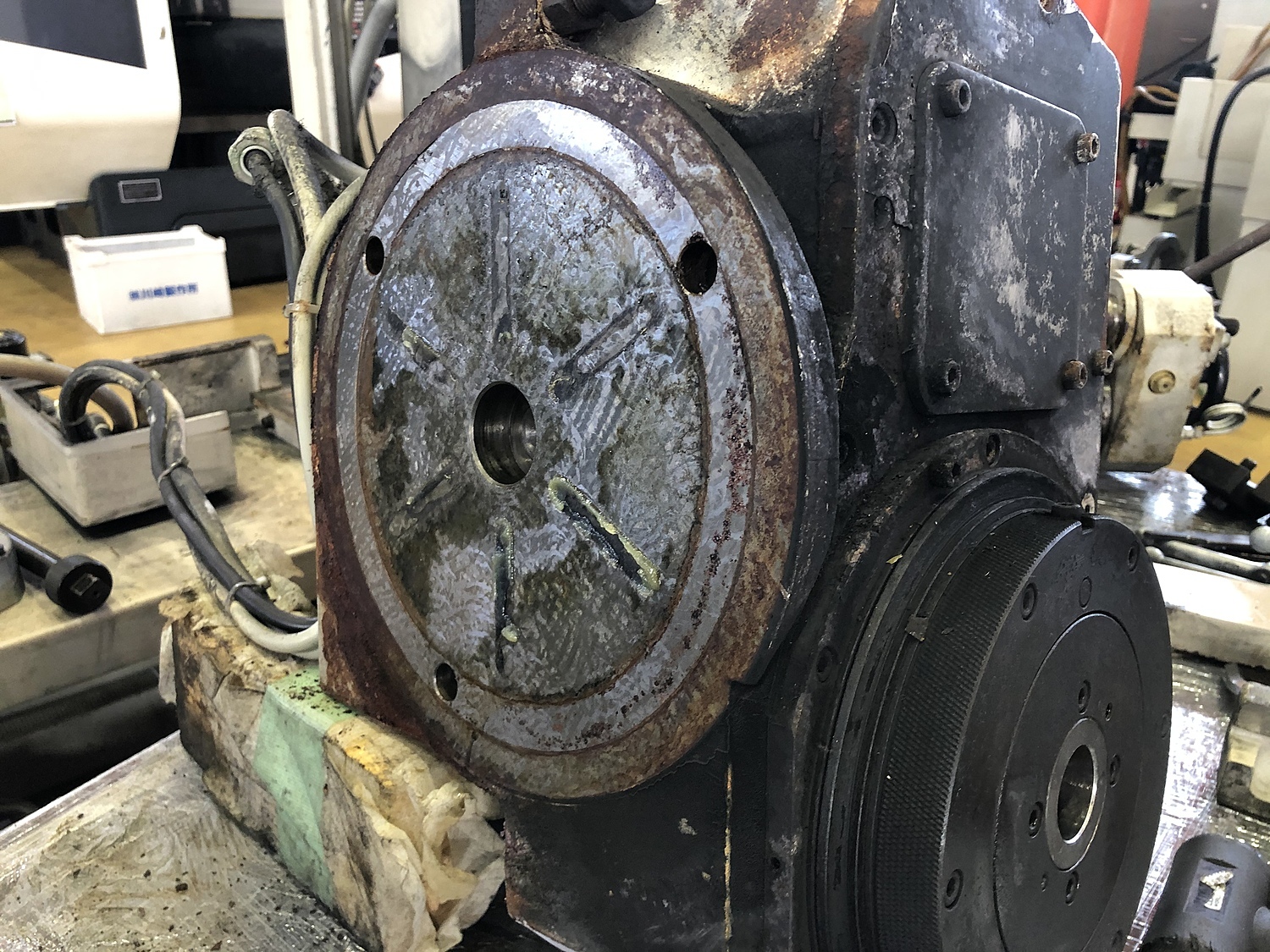

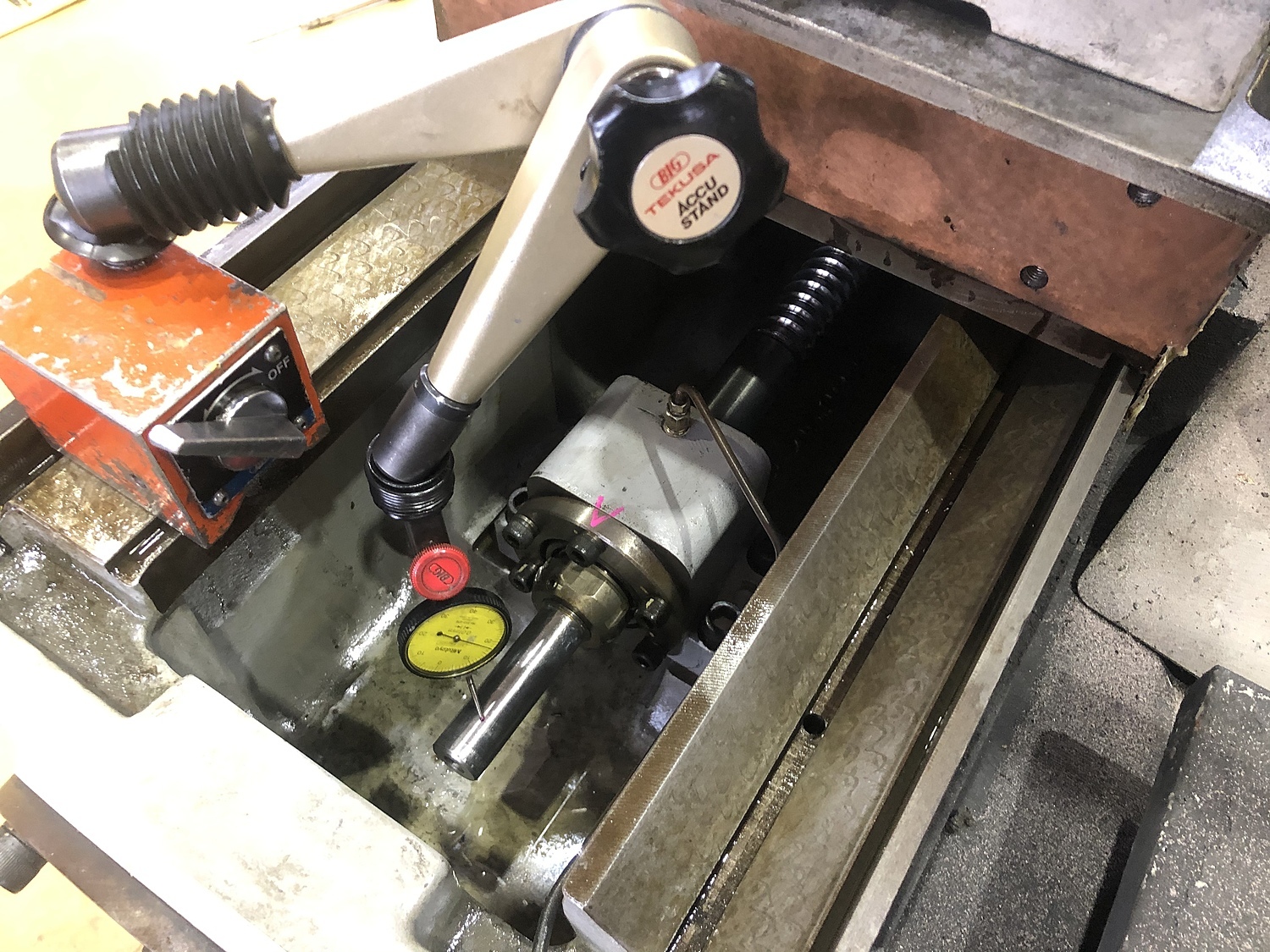

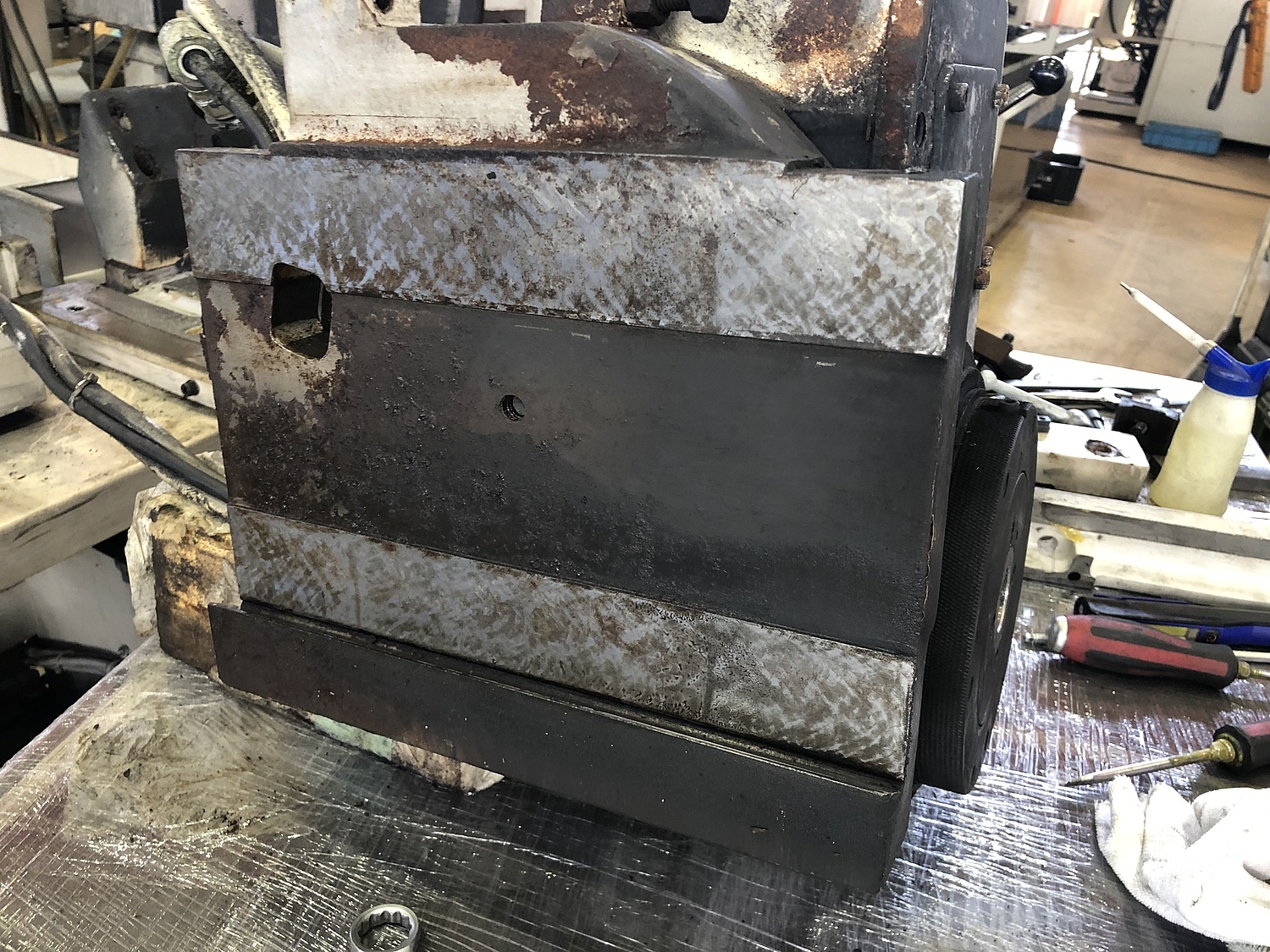

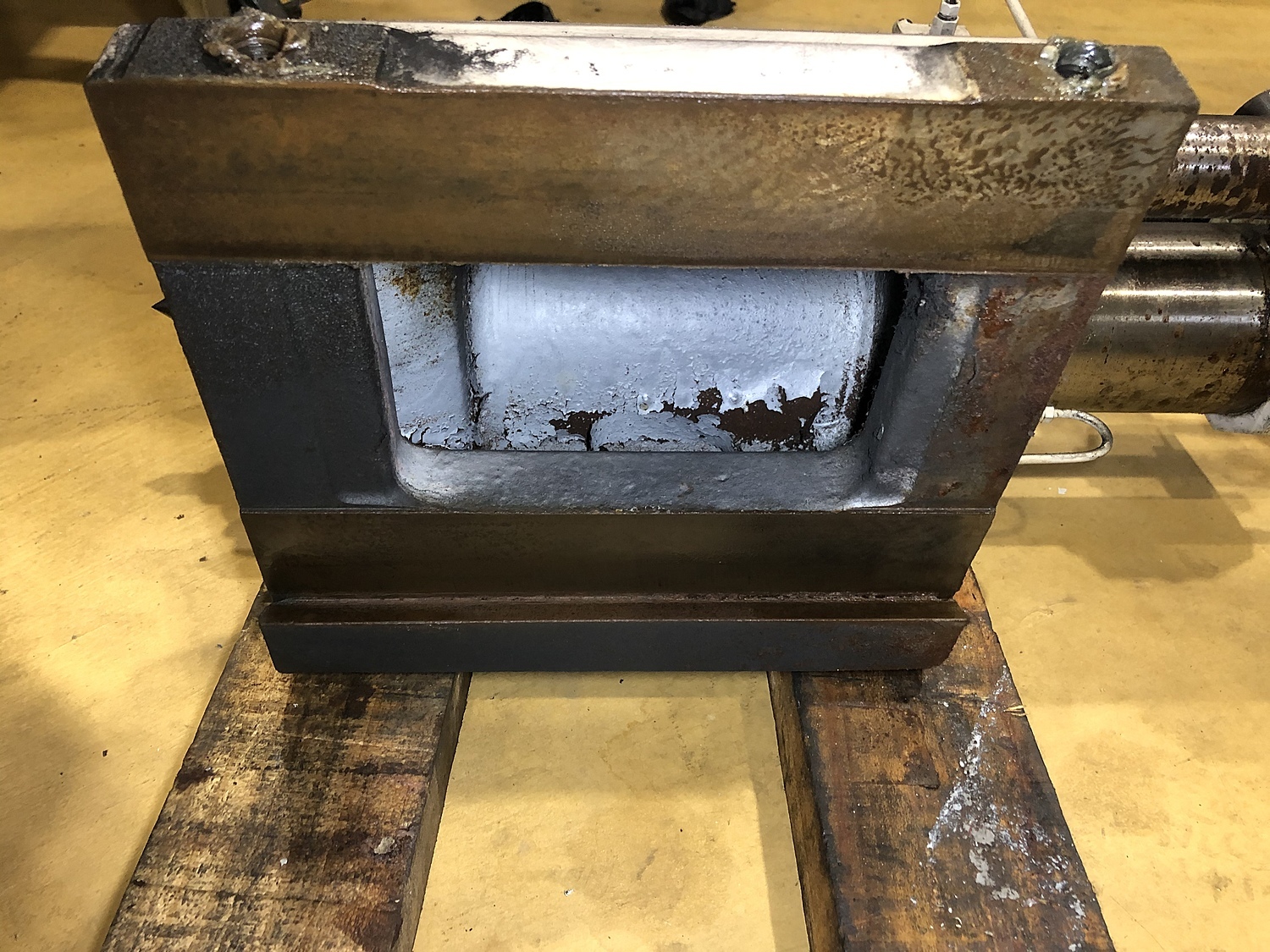

精度検査・分解作業
精度検査を行った結果、良好ではありませんでした。

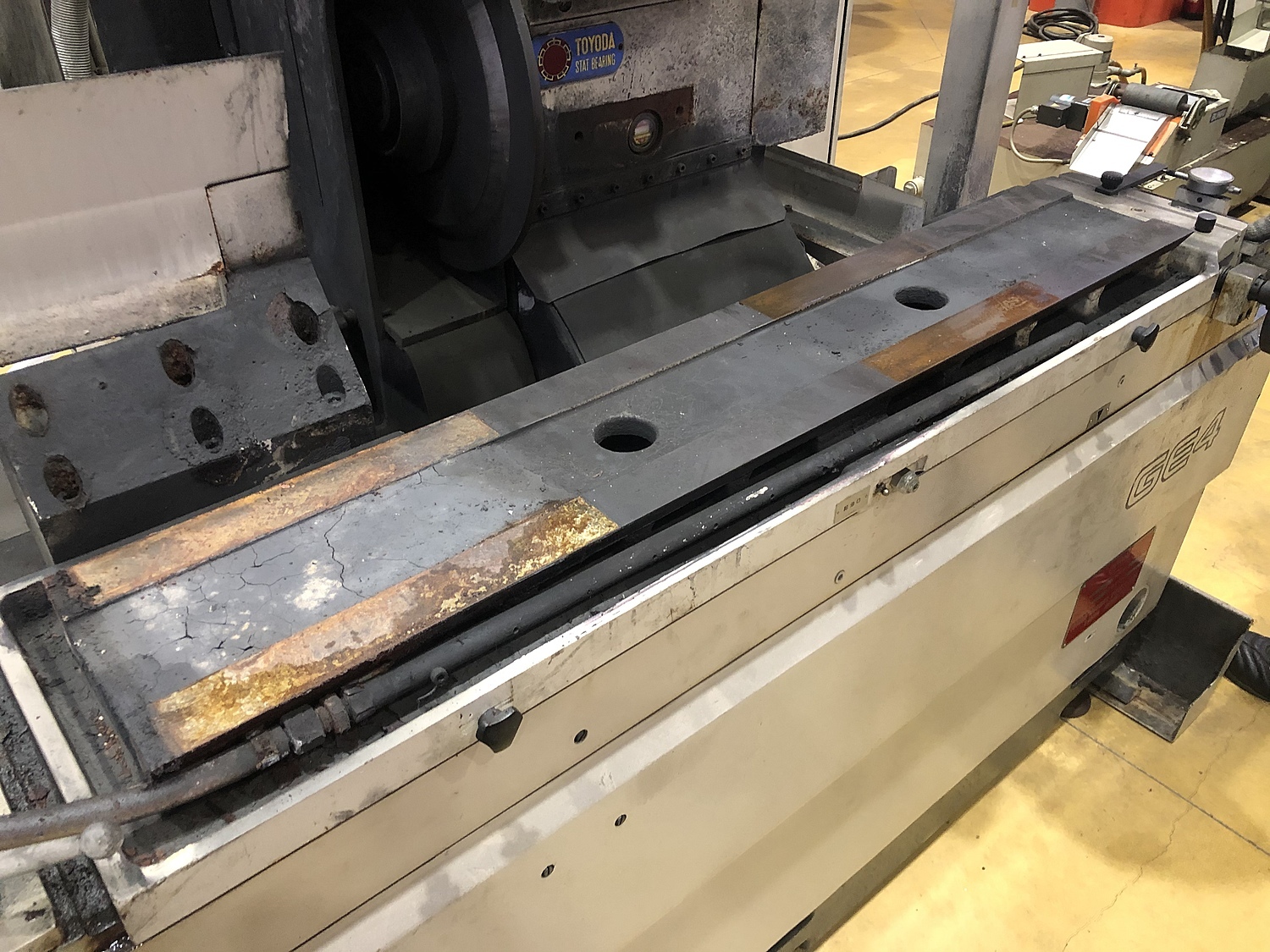

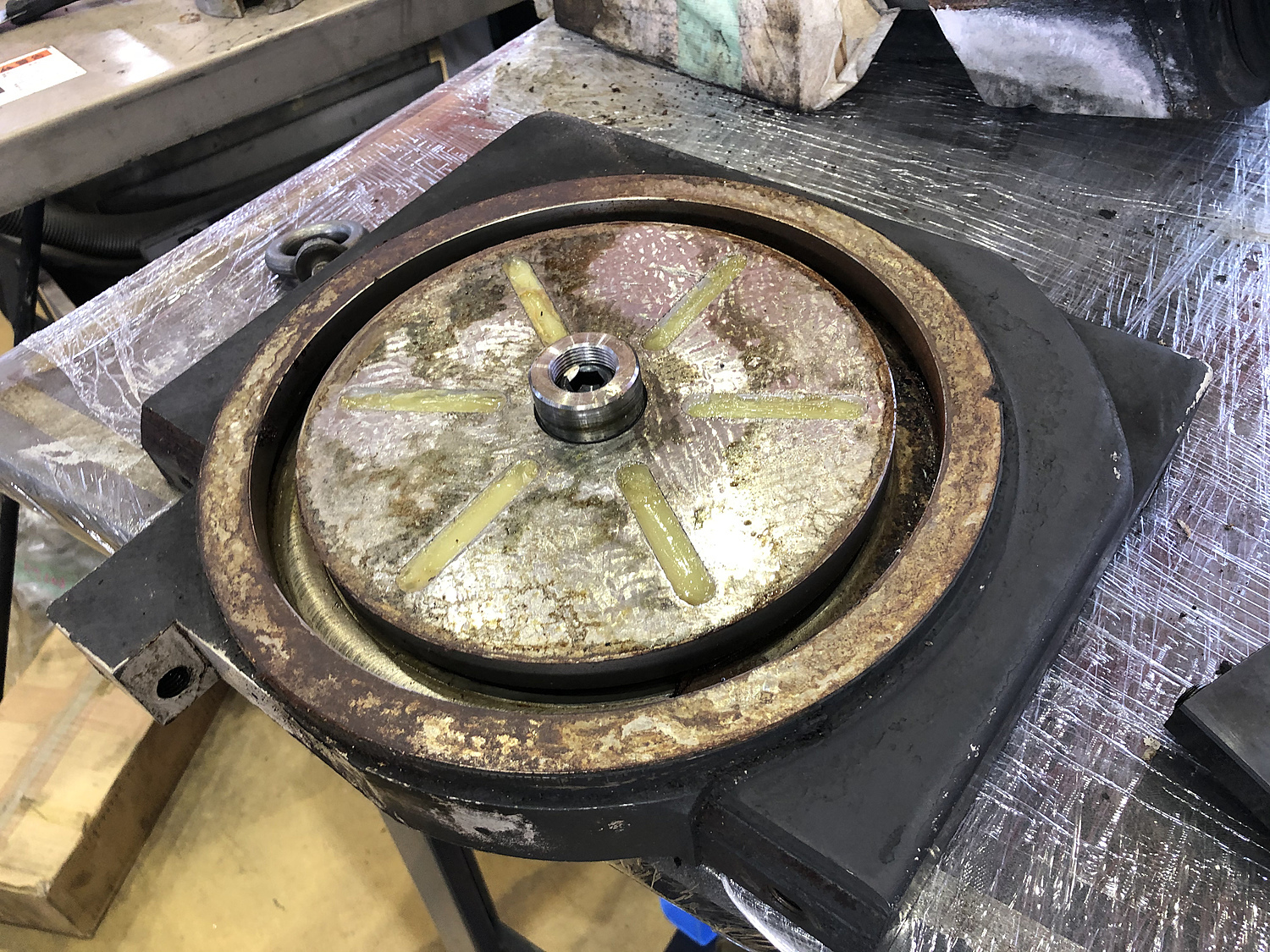

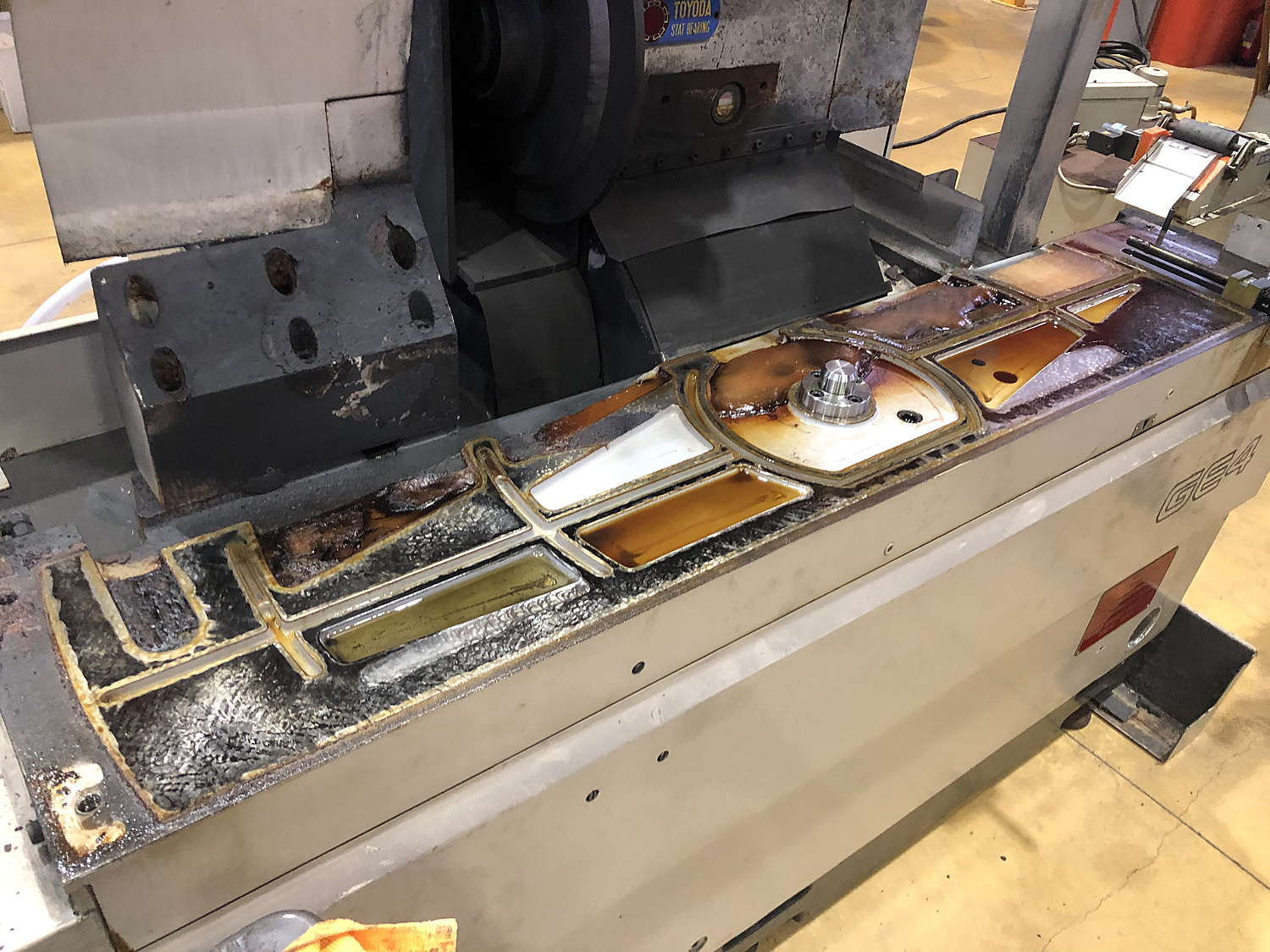

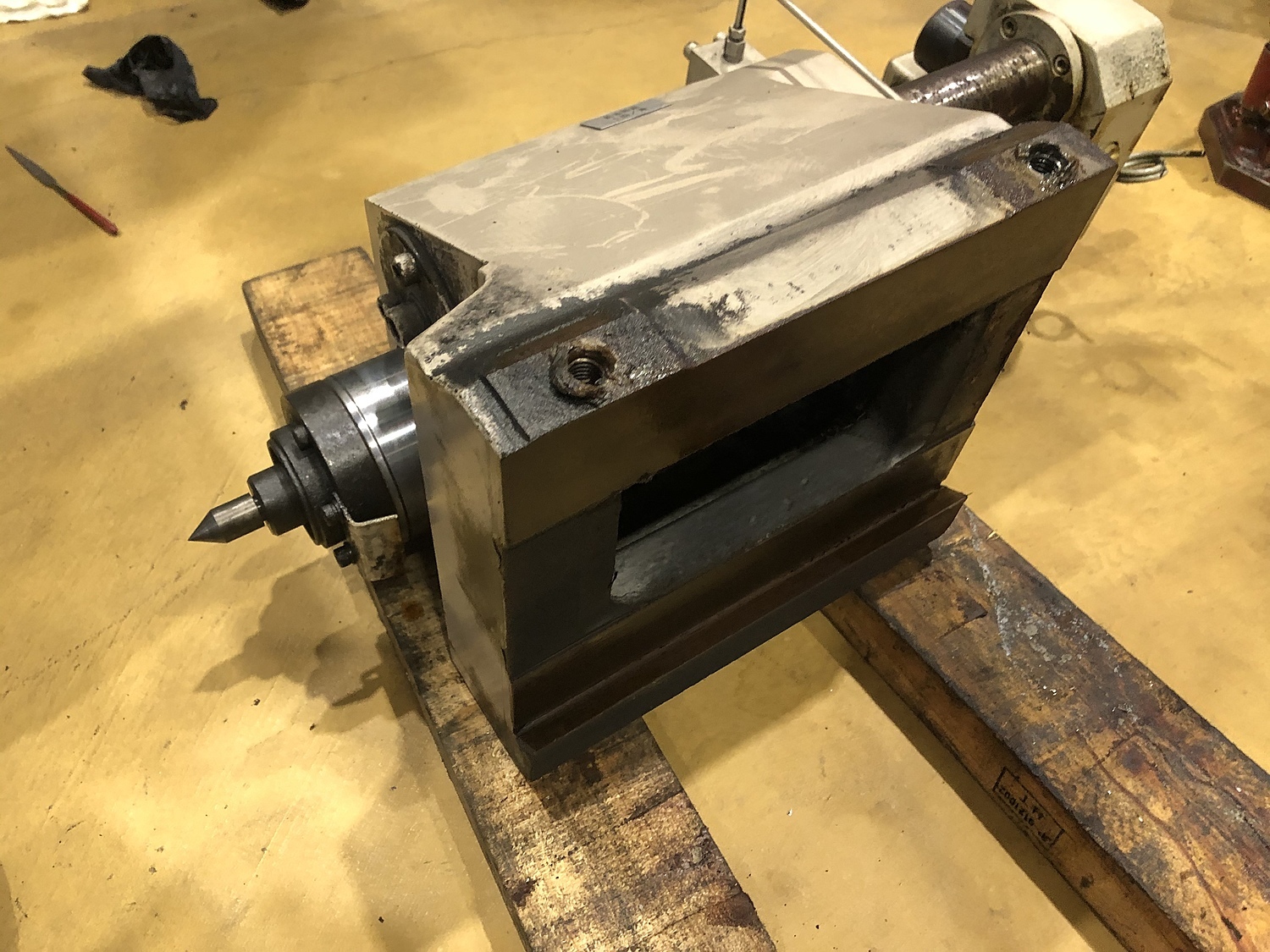

その為、主軸・心押し・テーブルを分解・清掃していきます。

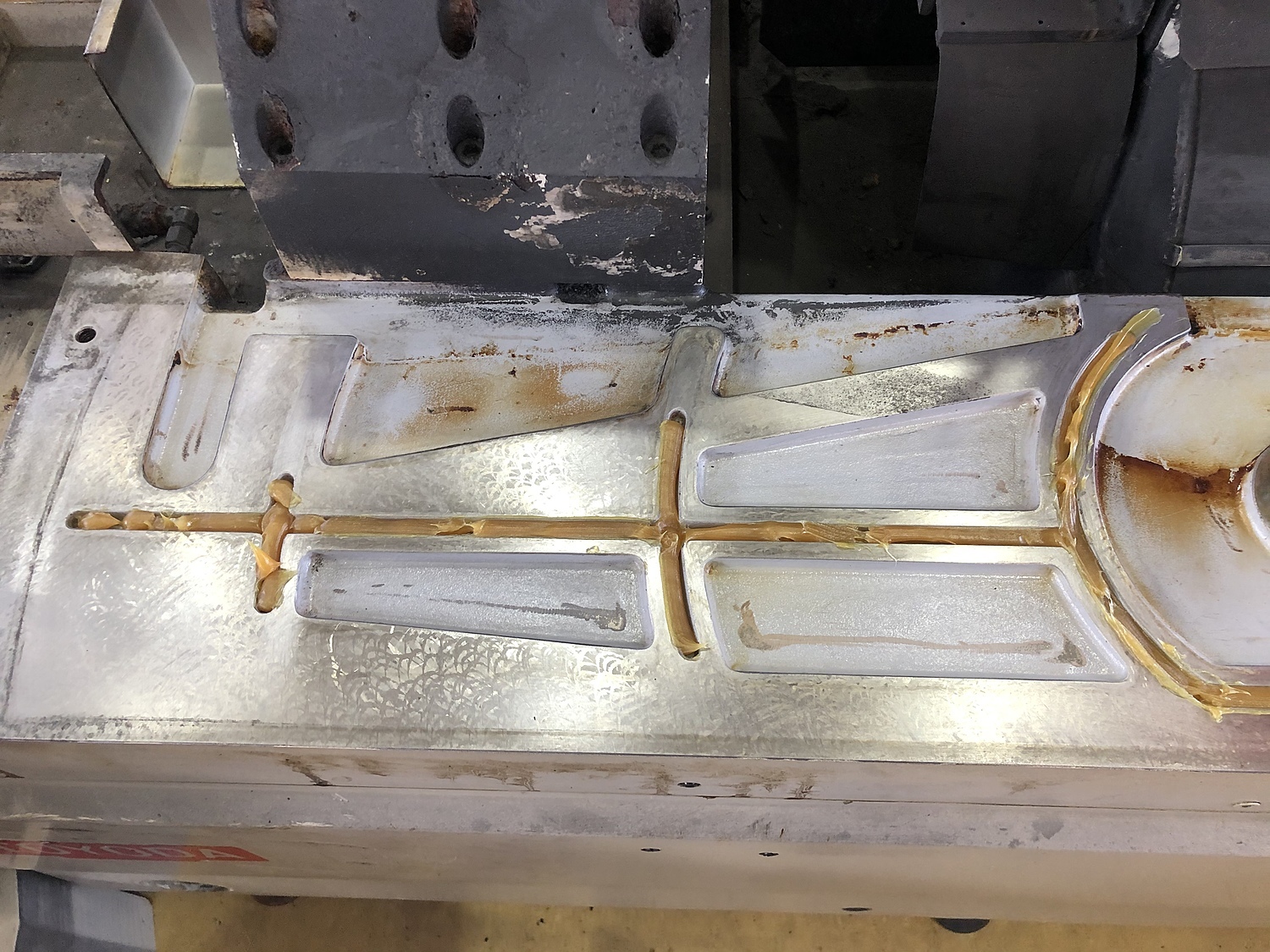

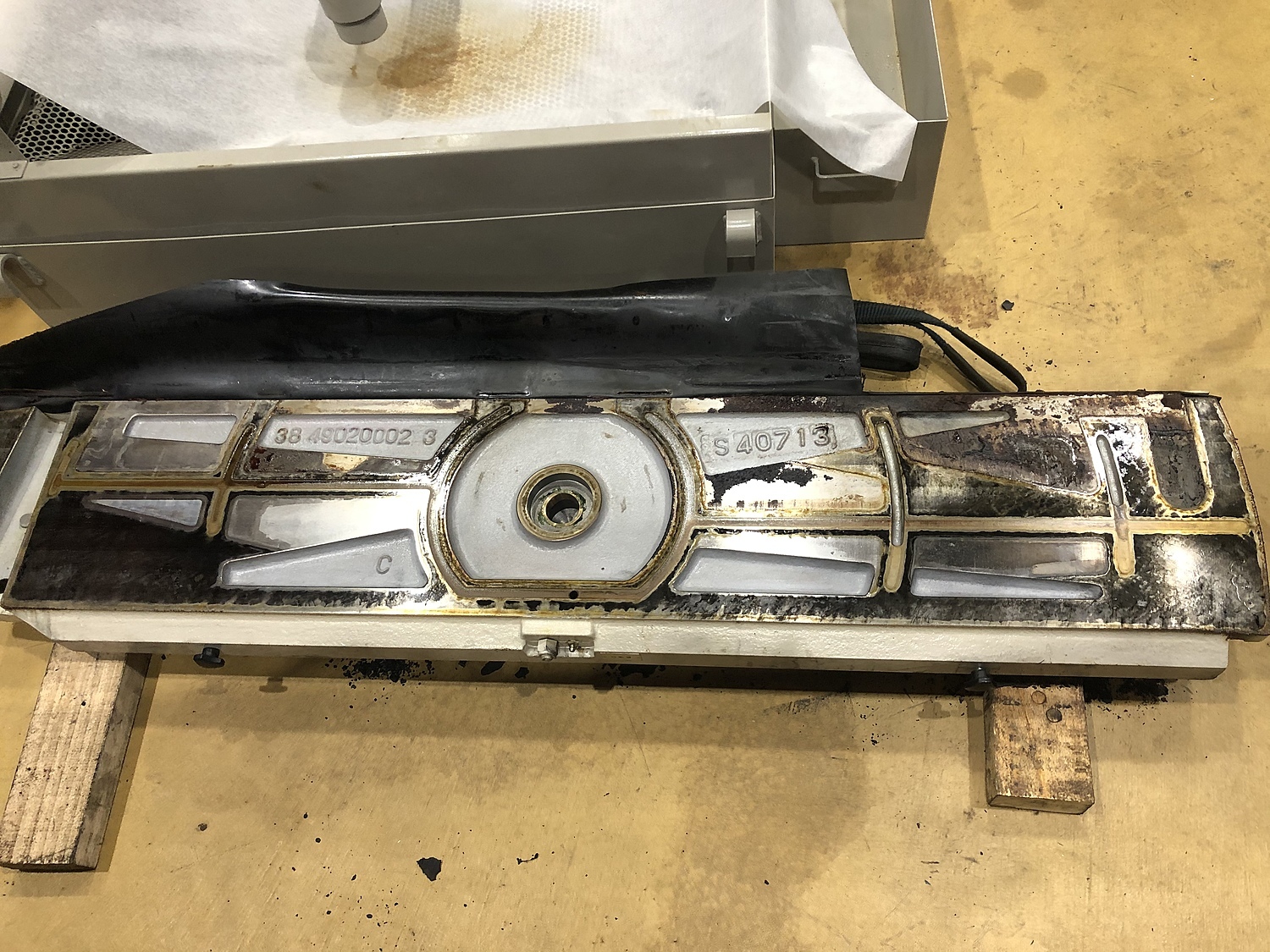

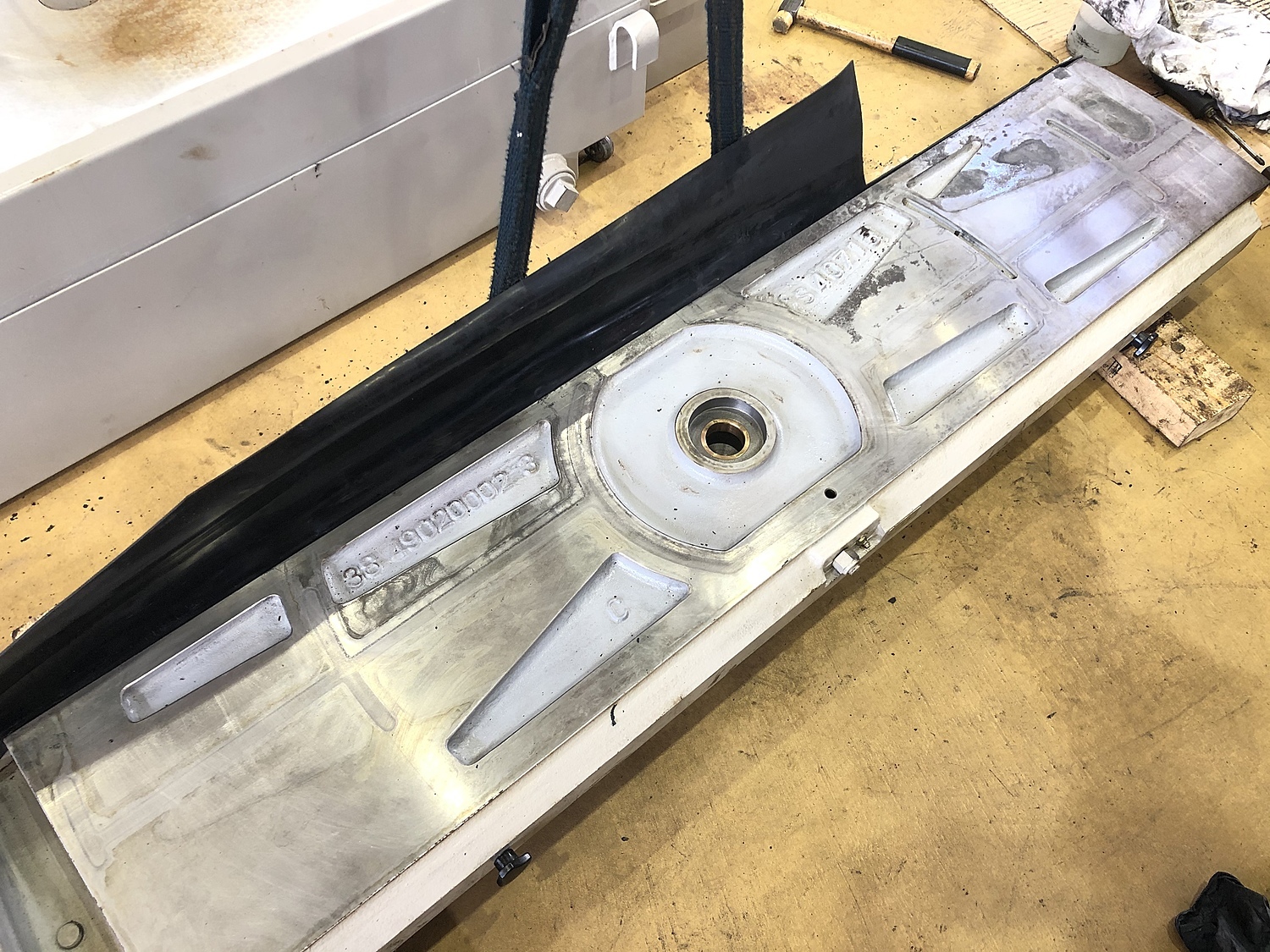

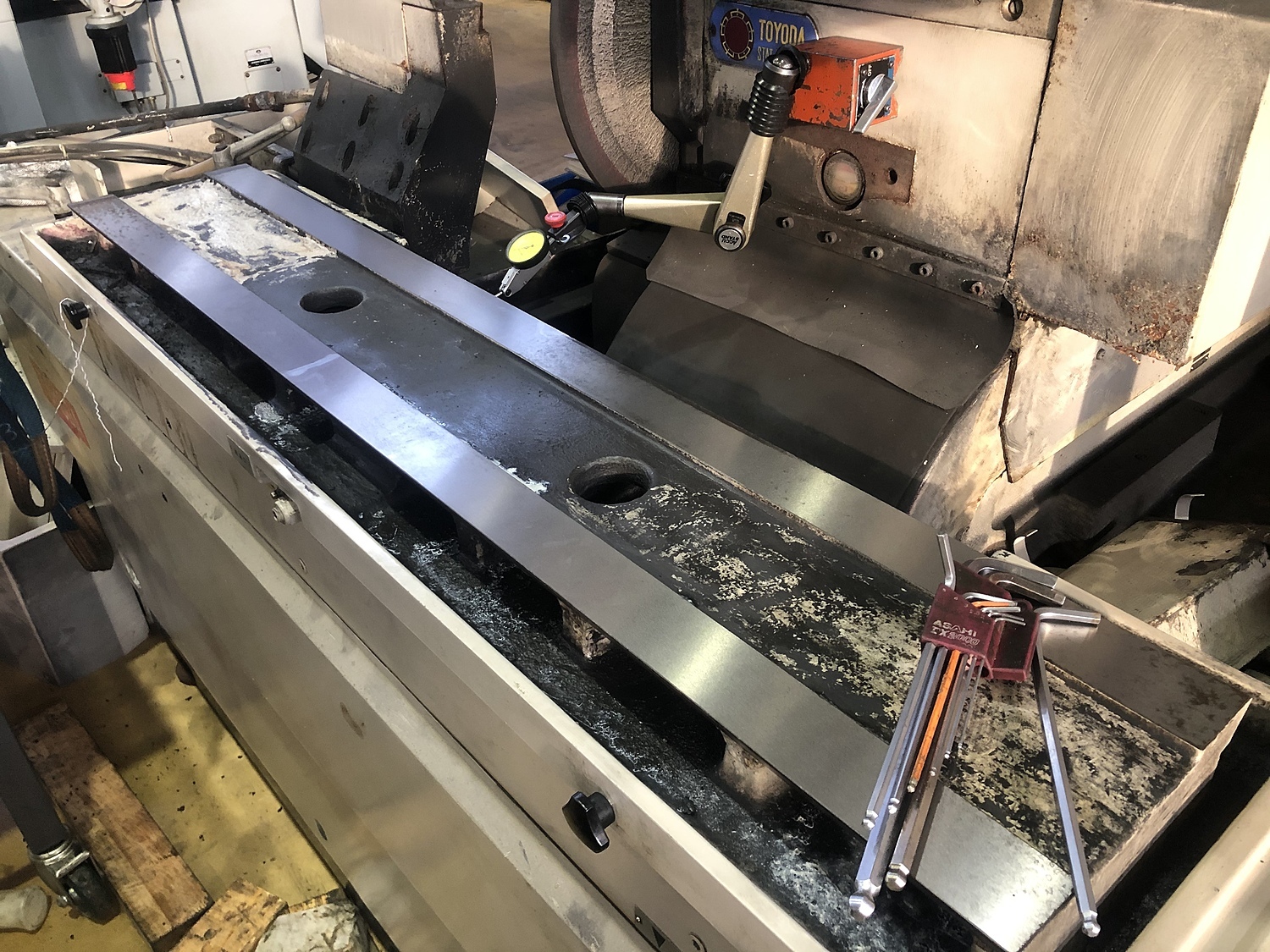

清掃・アリ溝加工・上面修正

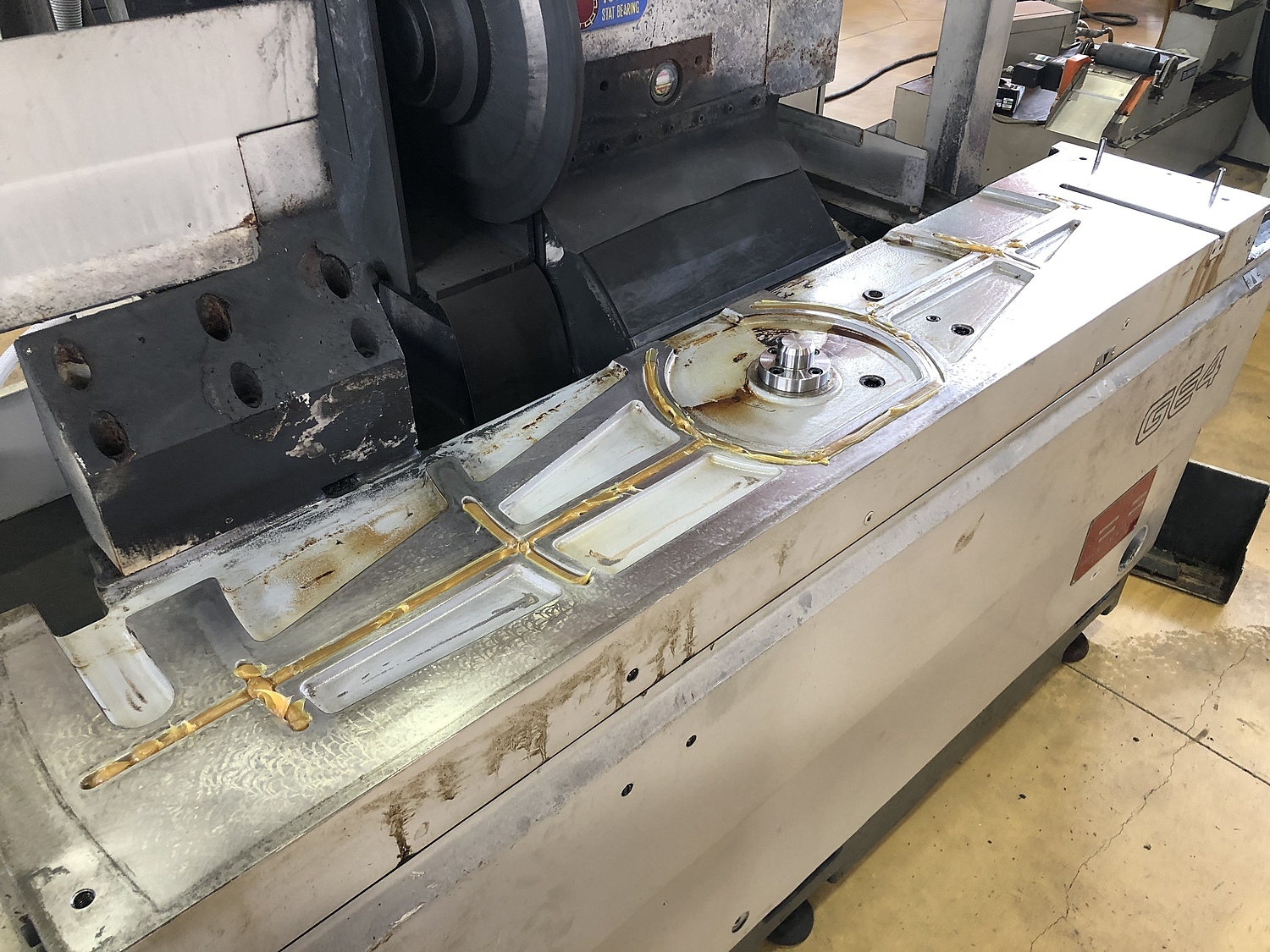

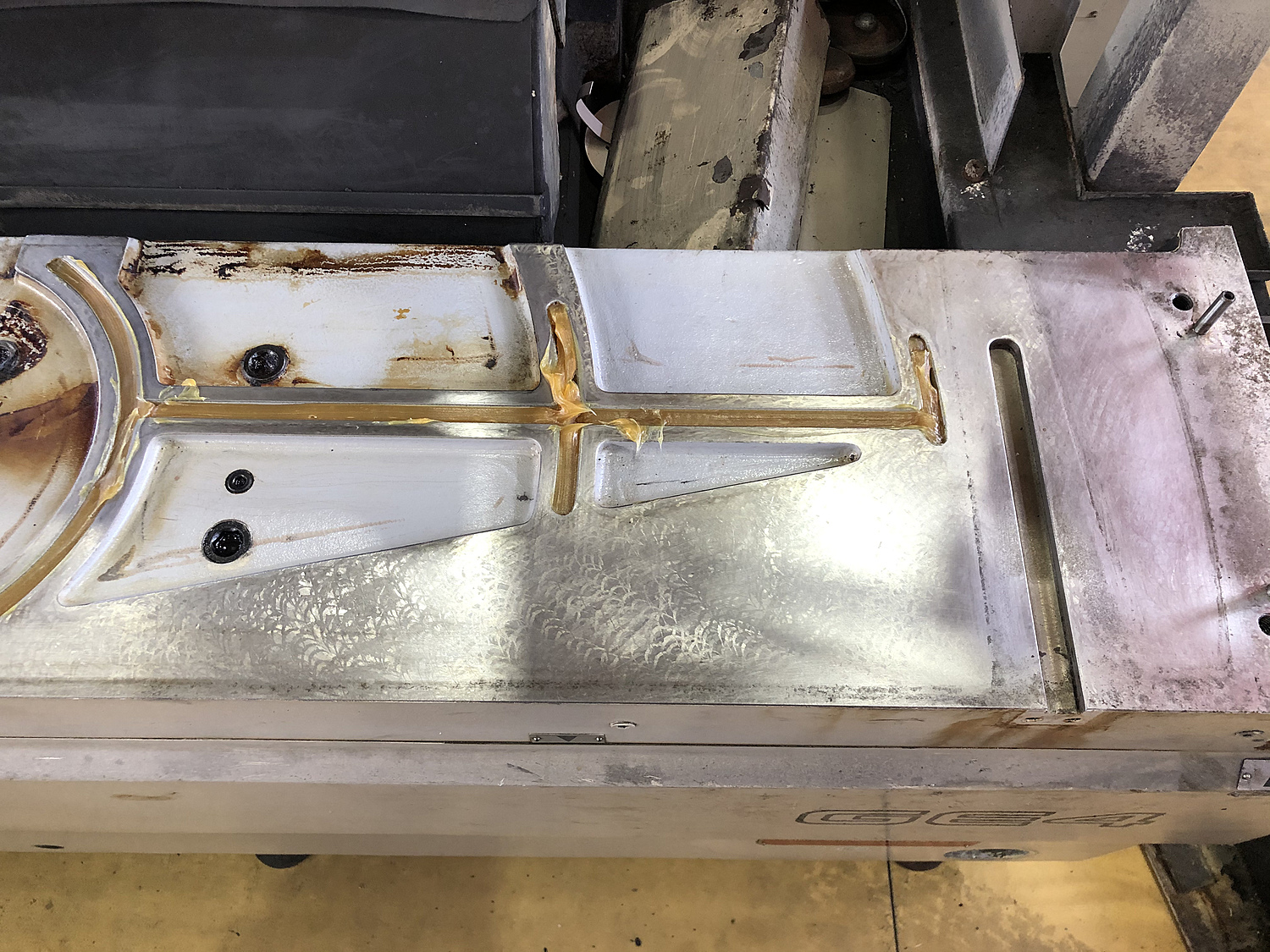

清掃完了です。テーブル上面も綺麗に仕上がりました。

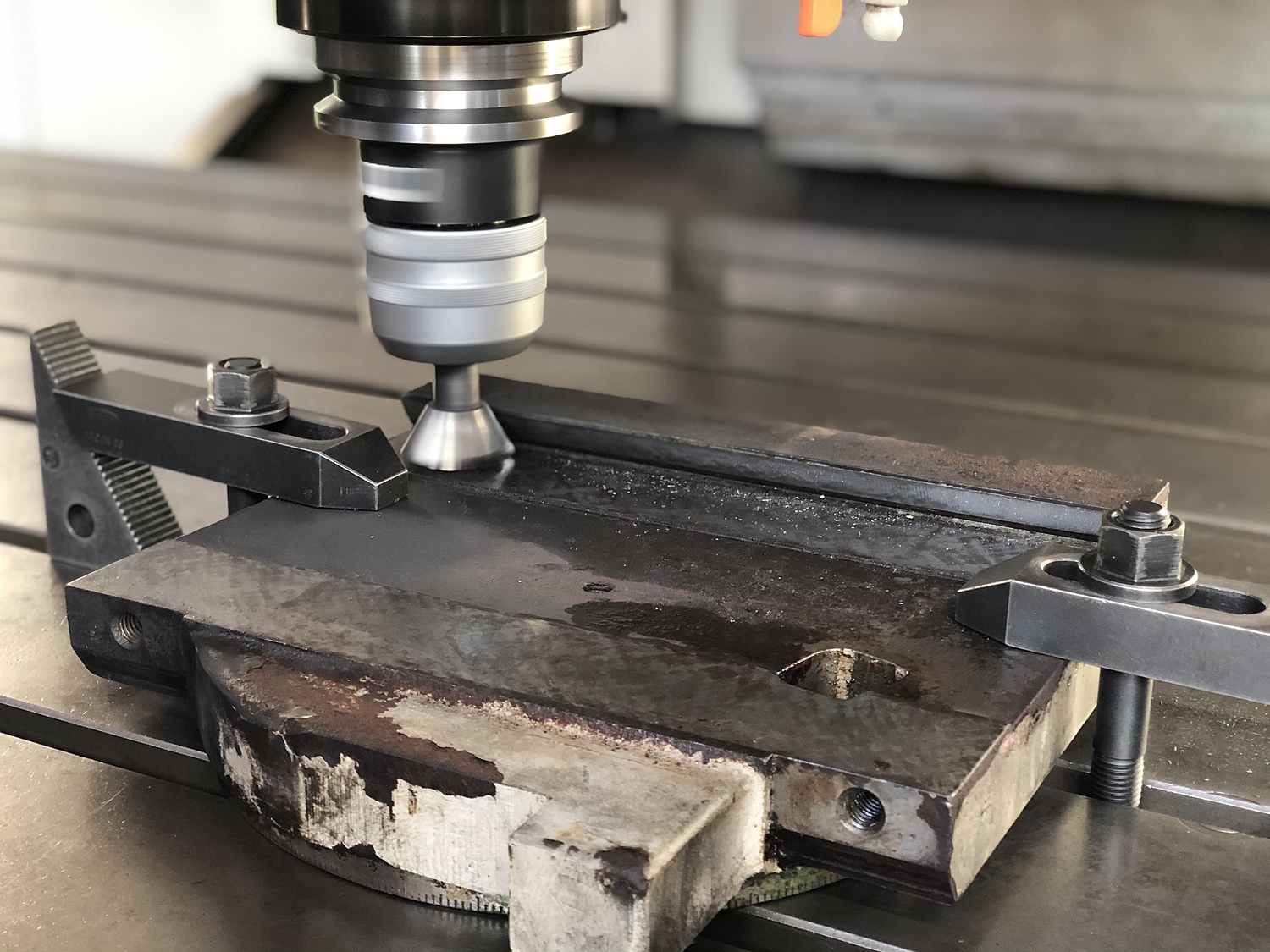

主軸下のアリ溝部分が一部減っていた為、立型マシニングセンターで加工しました。
精度検査・分解作業
精度検査を行った結果、良好ではありませんでした。
その為、主軸・心押し・テーブルを分解・清掃していきます。
清掃・アリ溝加工・上面修正
清掃完了です。テーブル上面も綺麗に仕上がりました。
主軸下のアリ溝部分が一部減っていた為、立型マシニングセンターで加工しました。

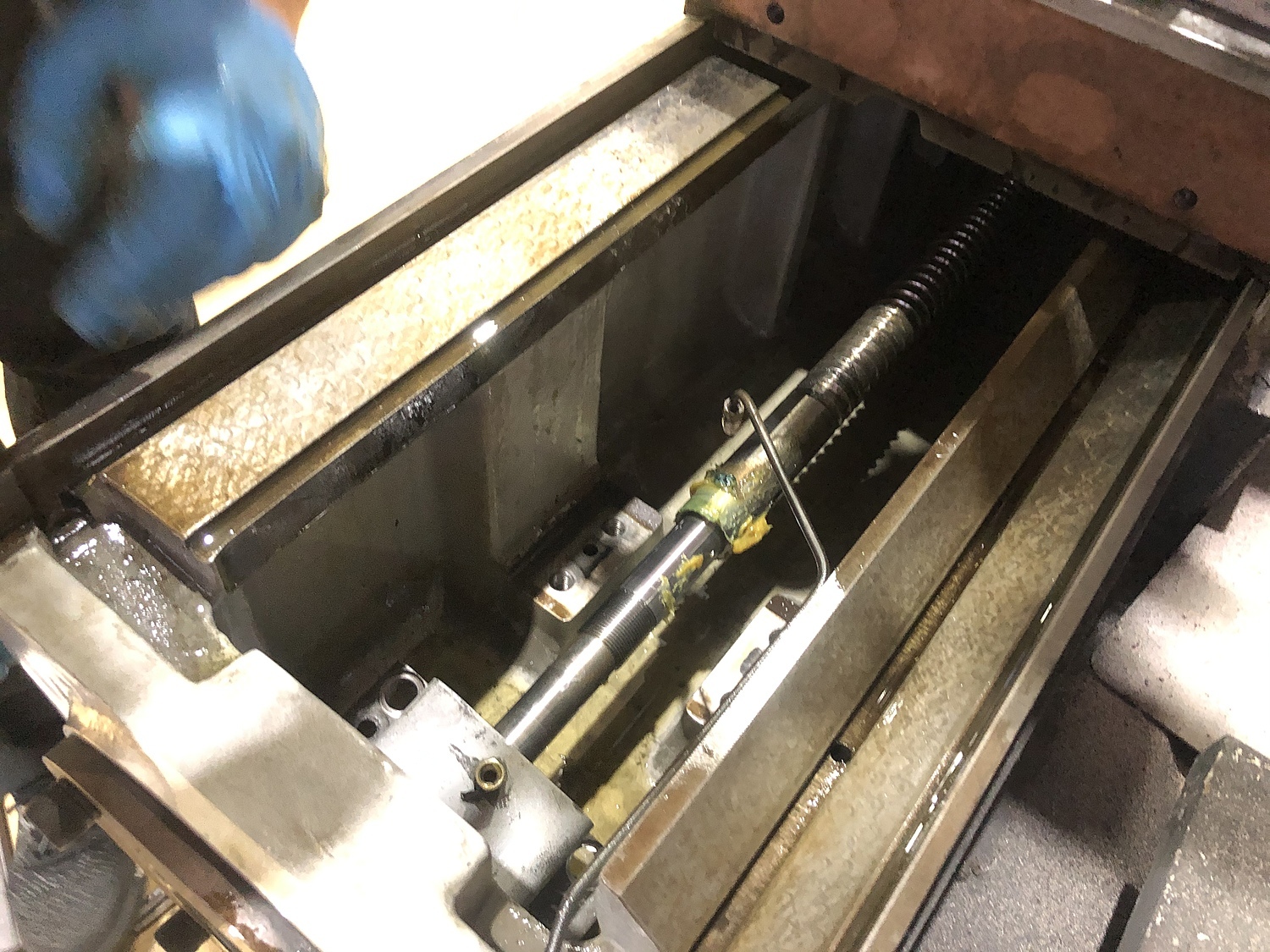

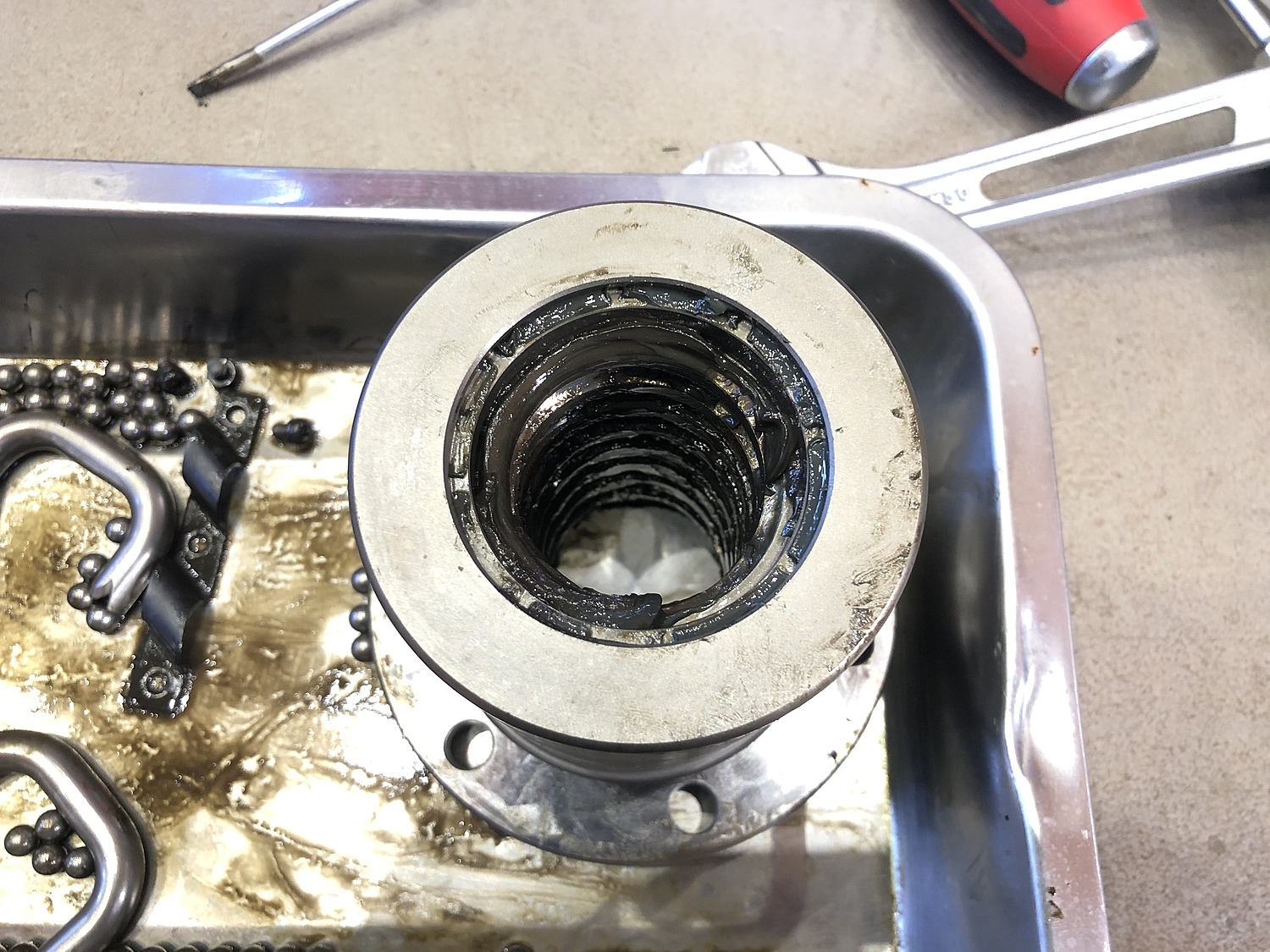

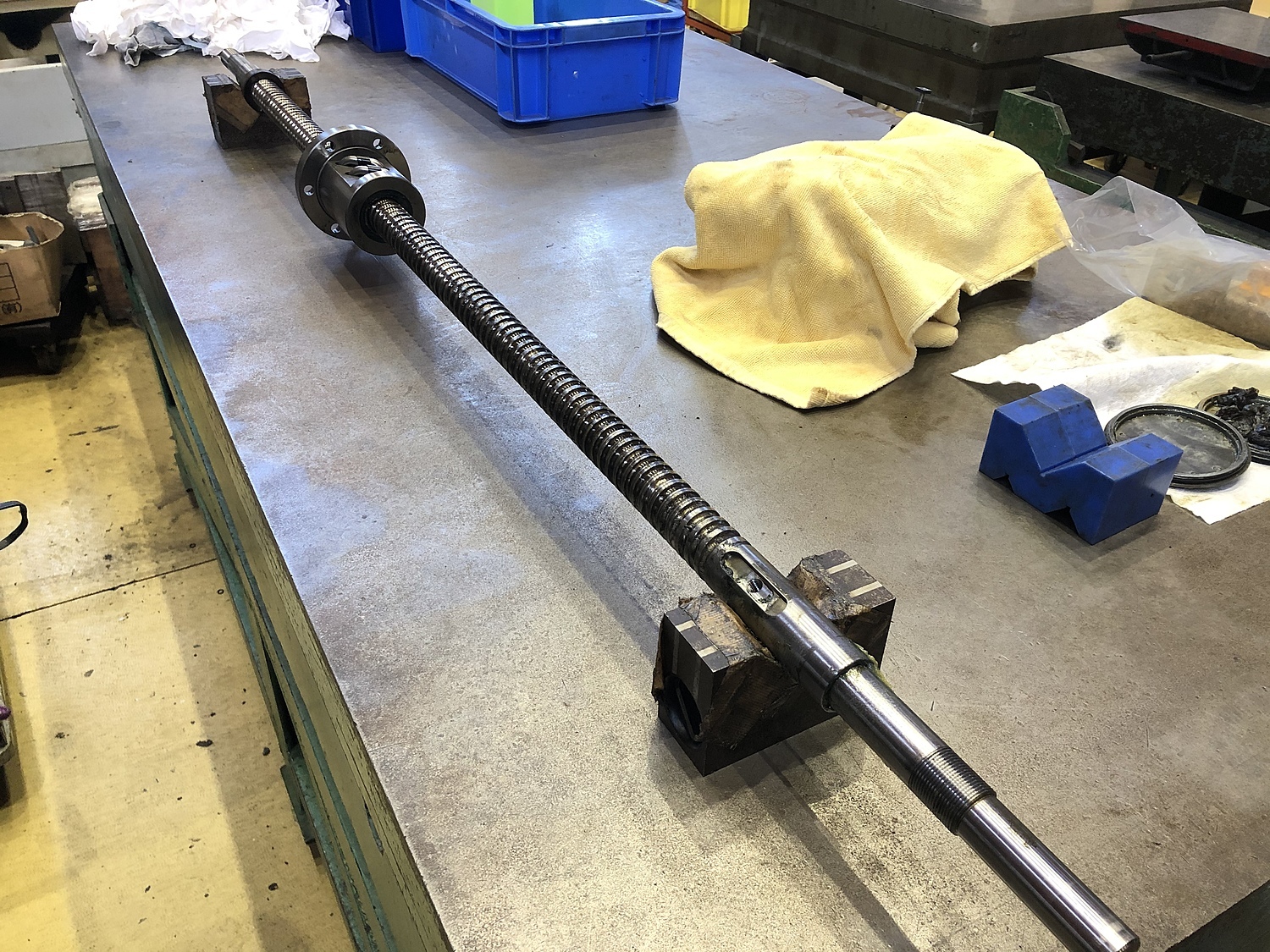

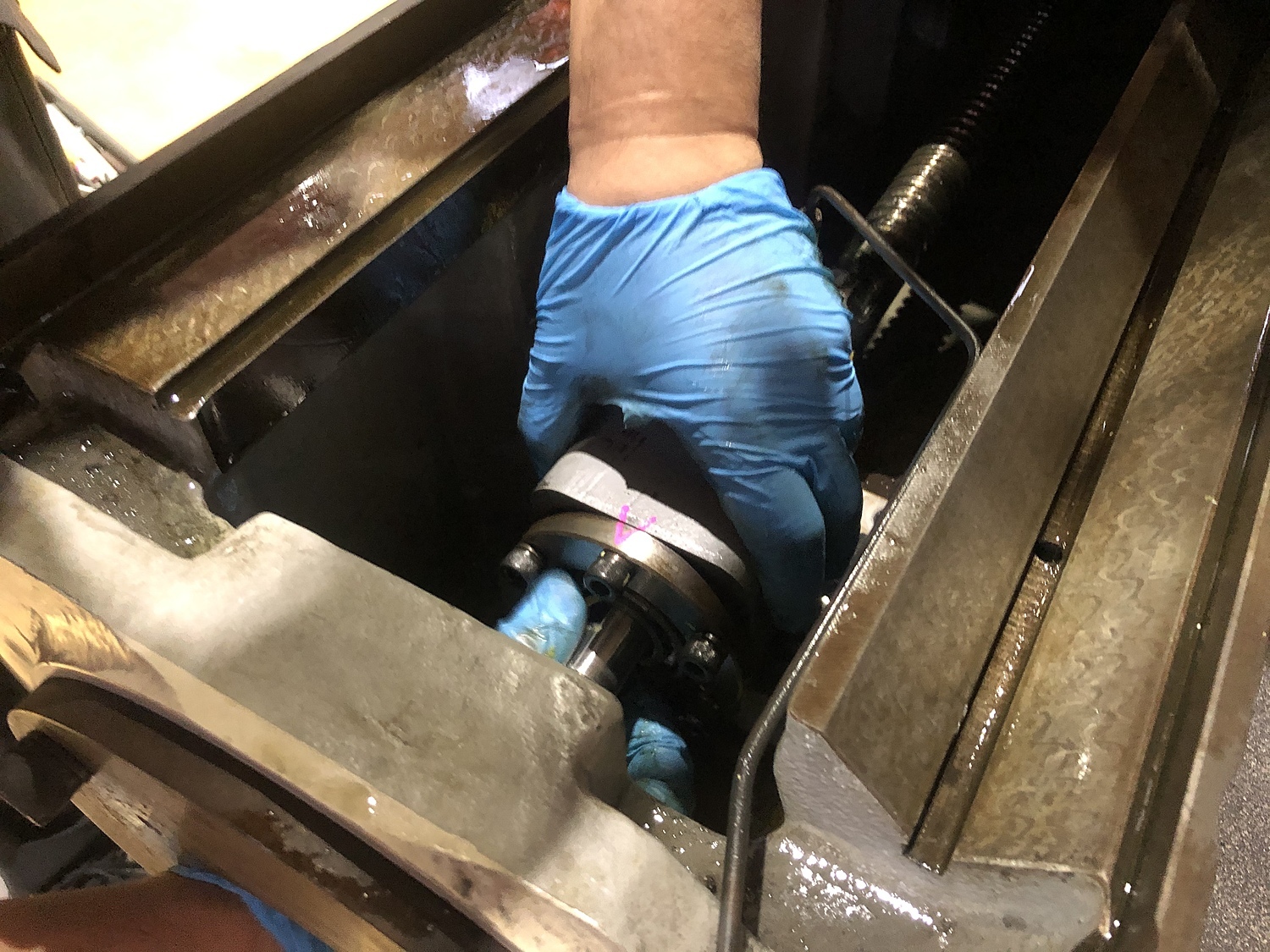

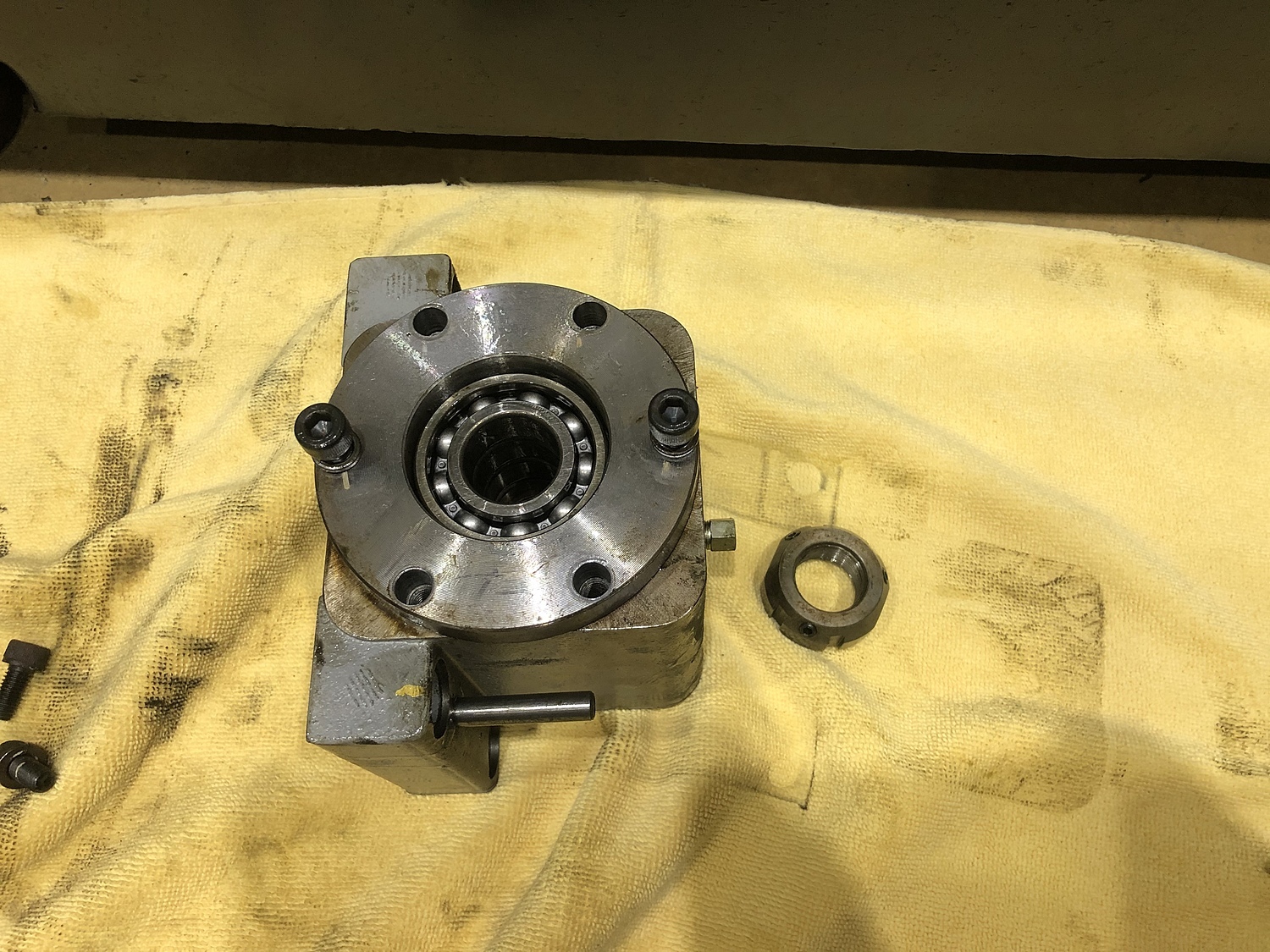

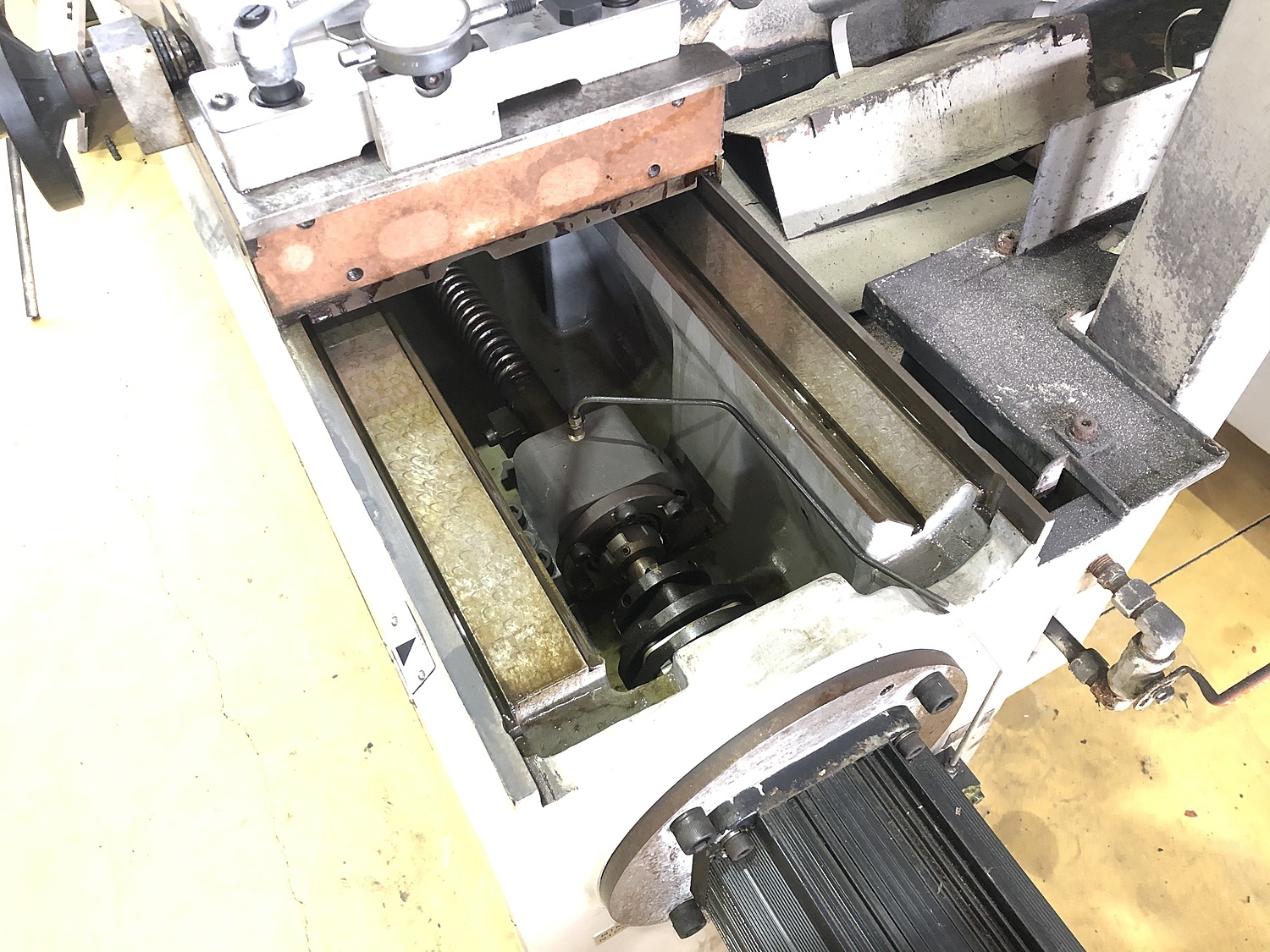

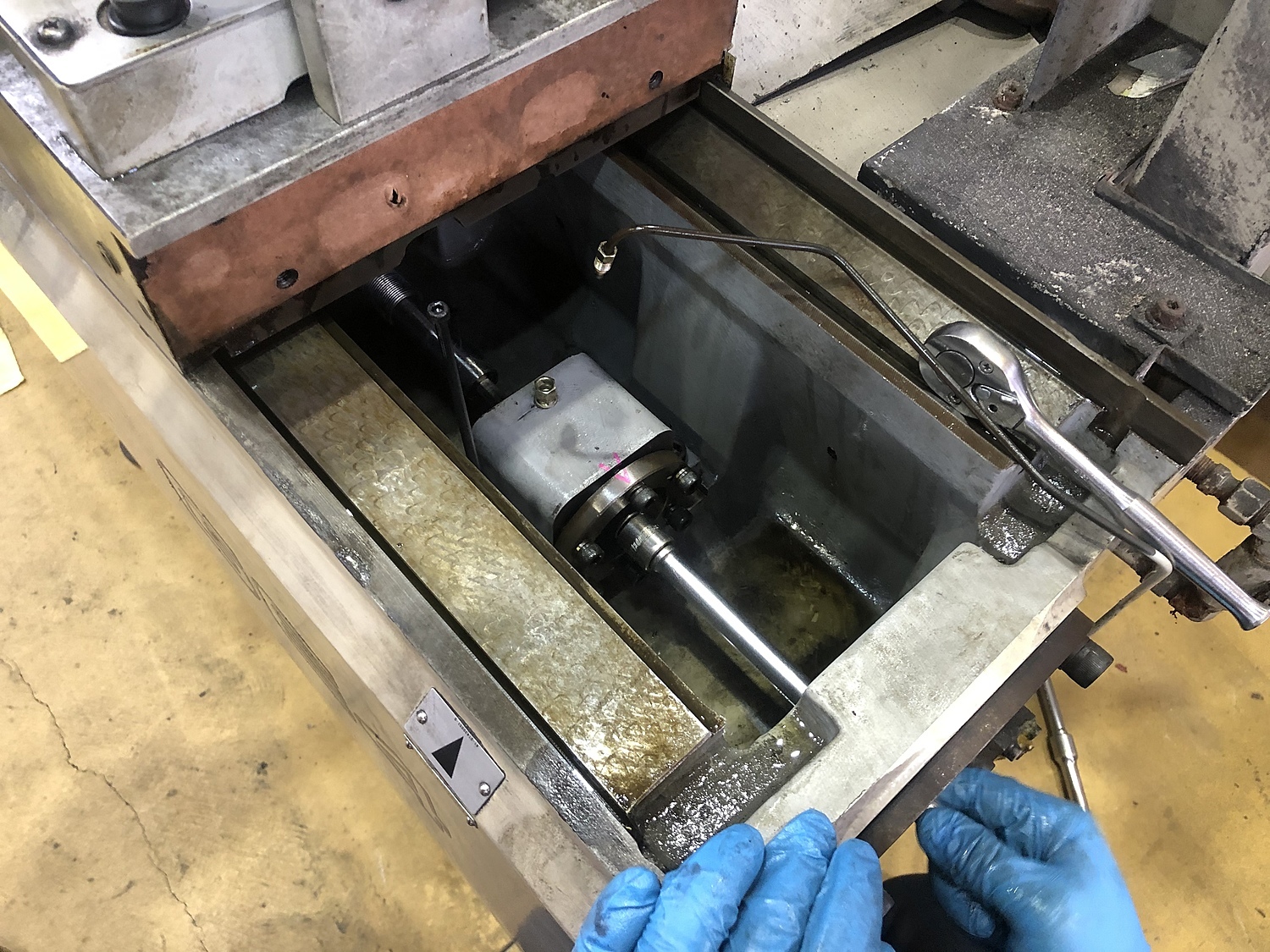

Z軸ボールネジ分解
Z軸(テーブル左右)のバックラッシュが『0.04』ありましたので、ボールネジを分解していきます。

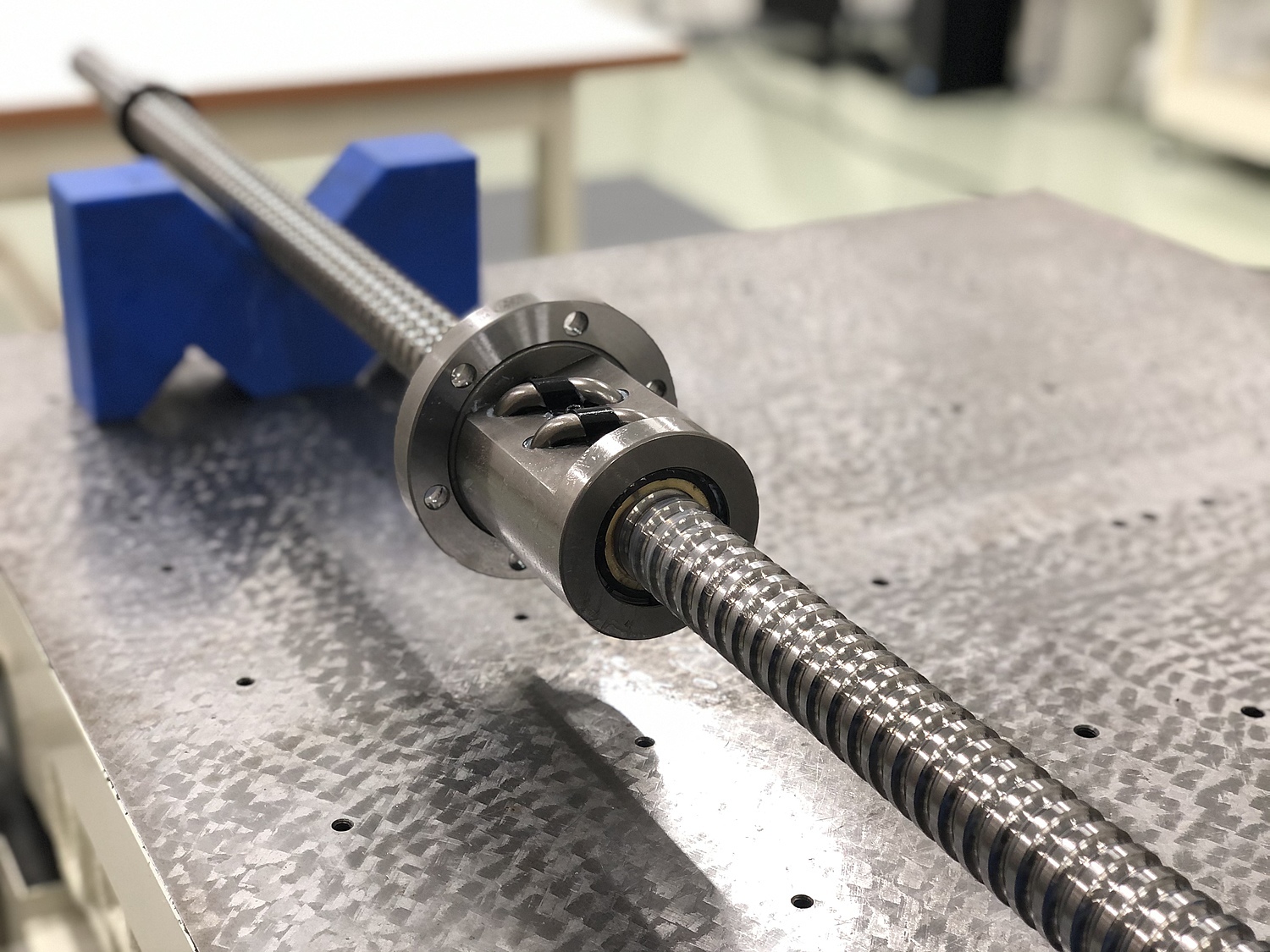

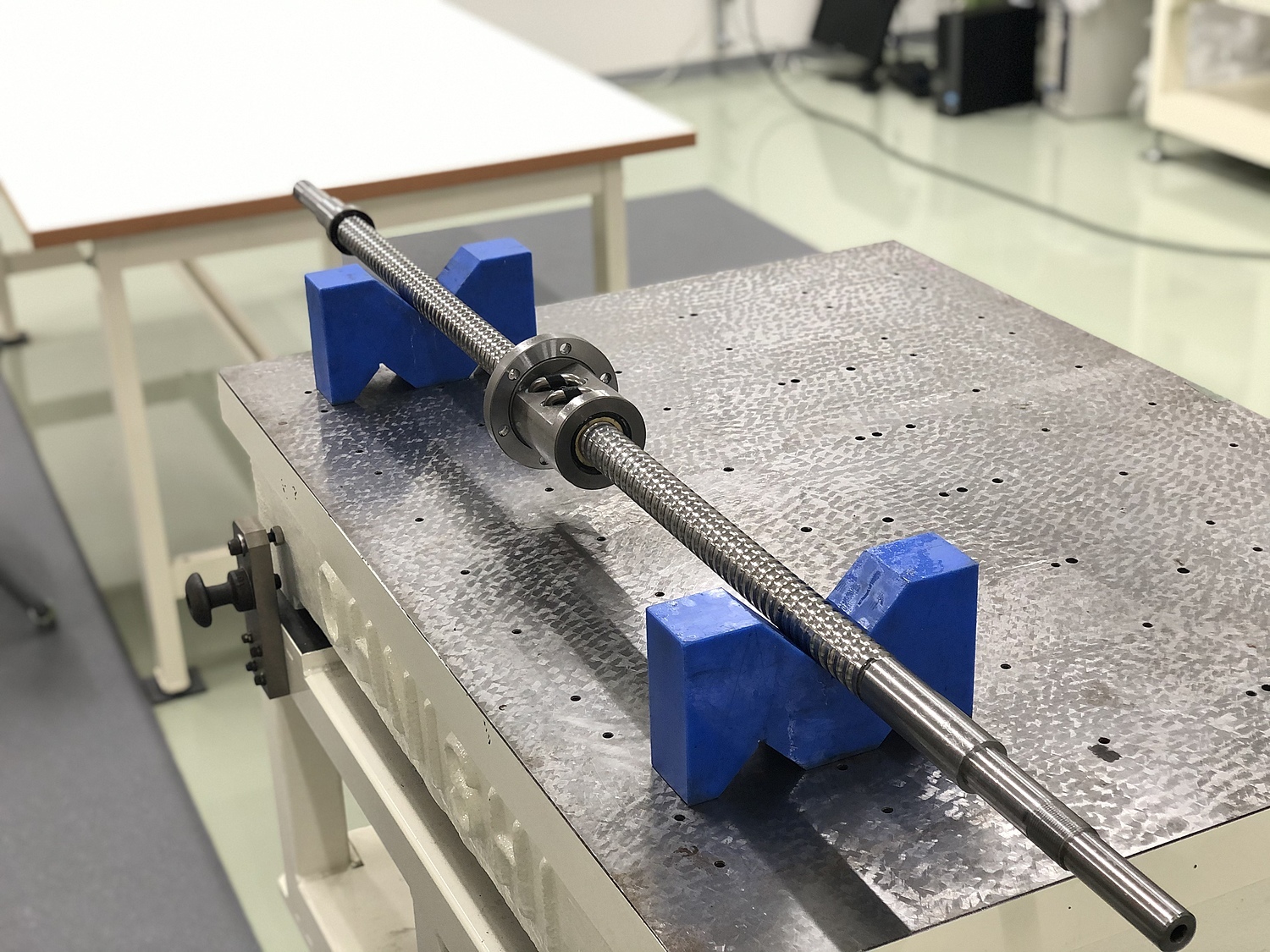

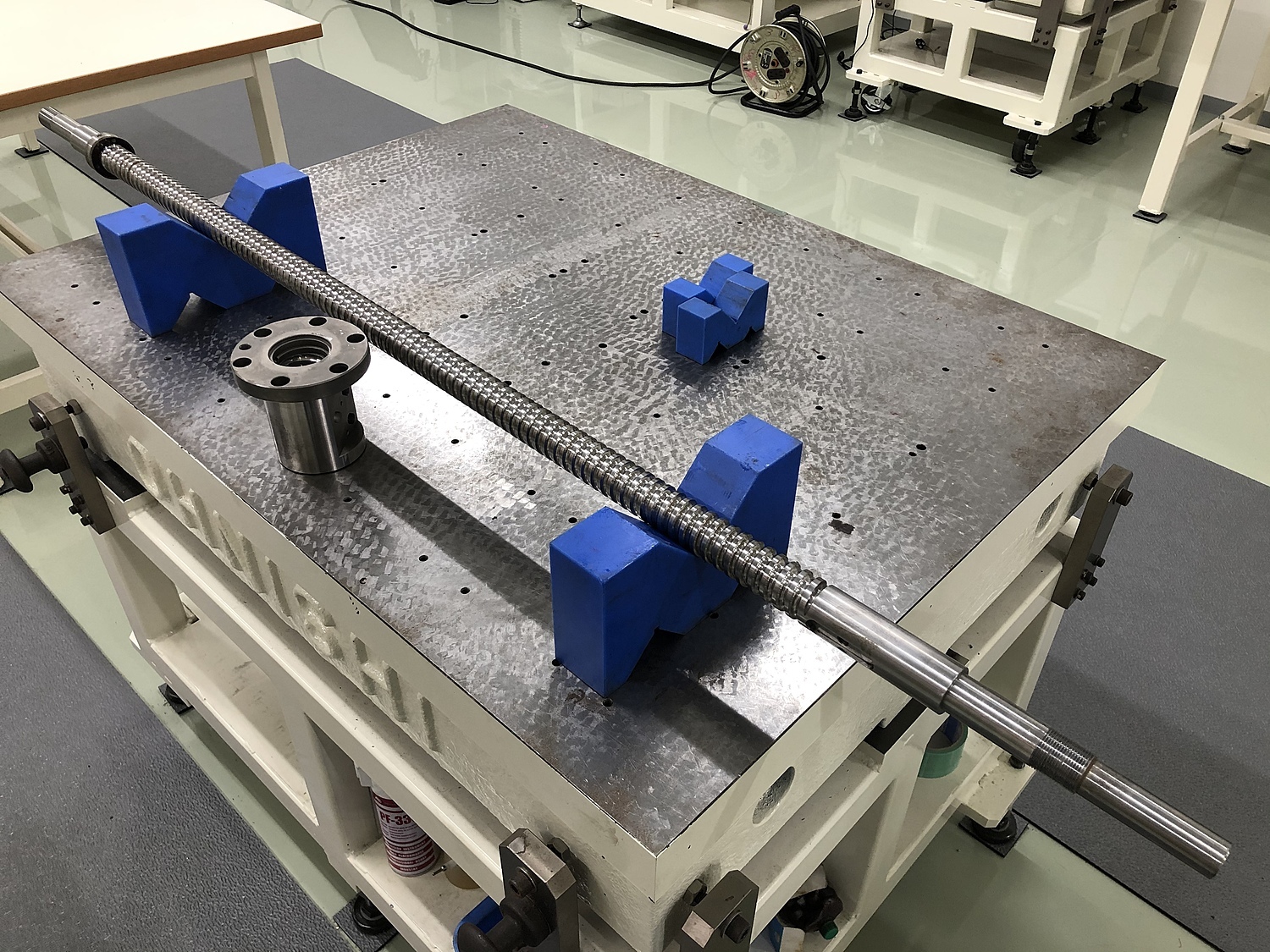

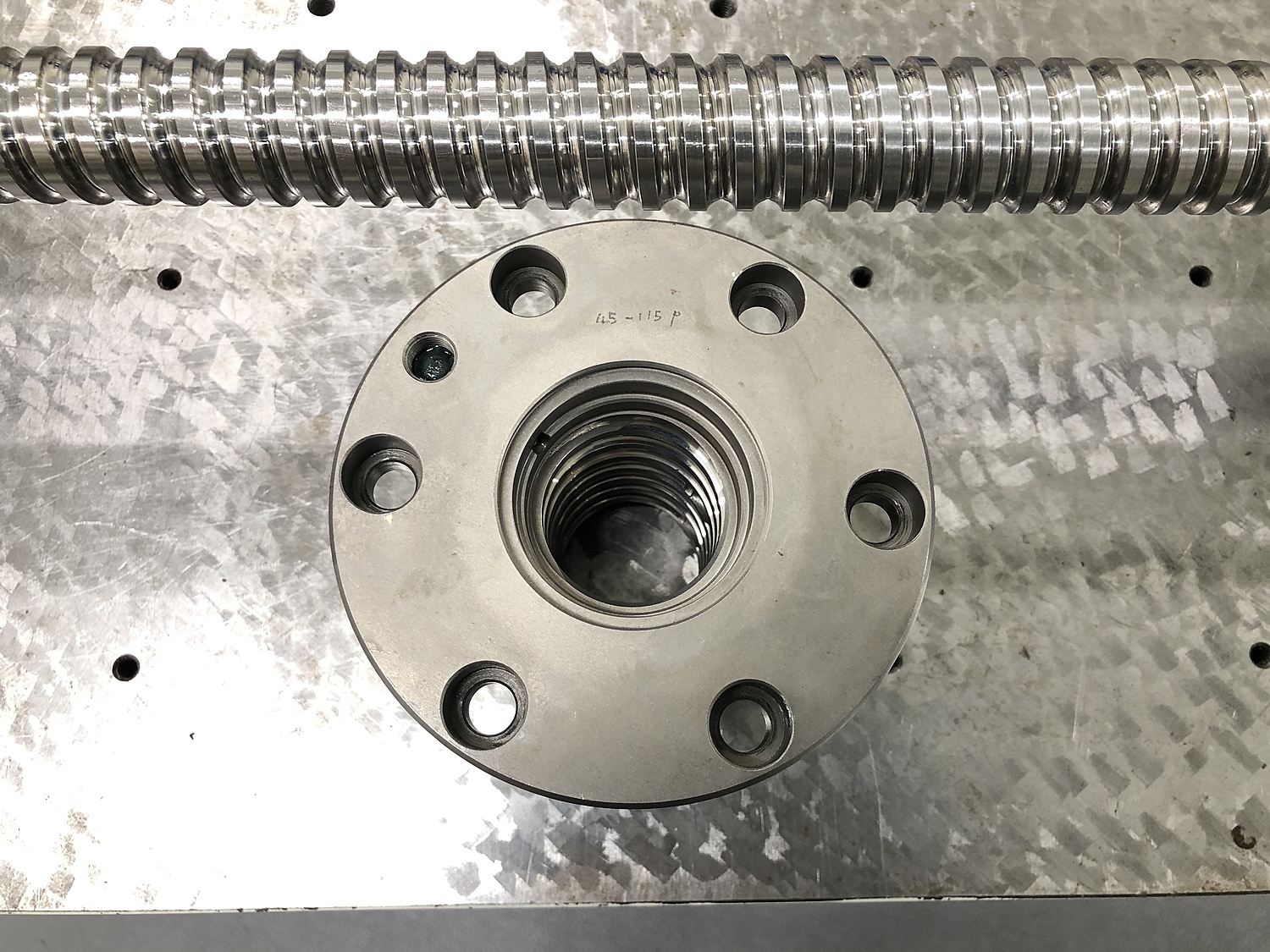

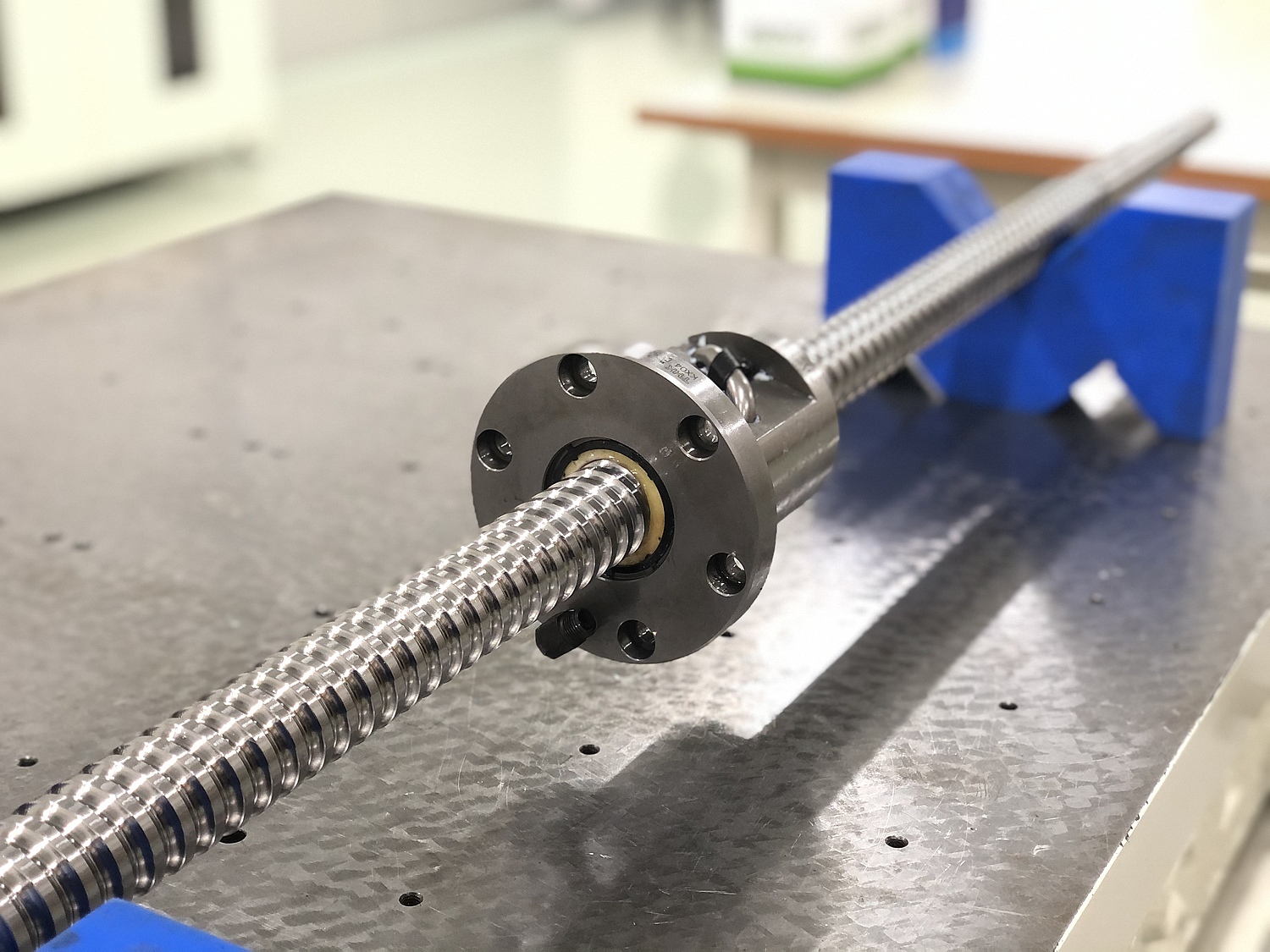

Z軸ボールネジ鋼球入替え・部品組付・テスト加工

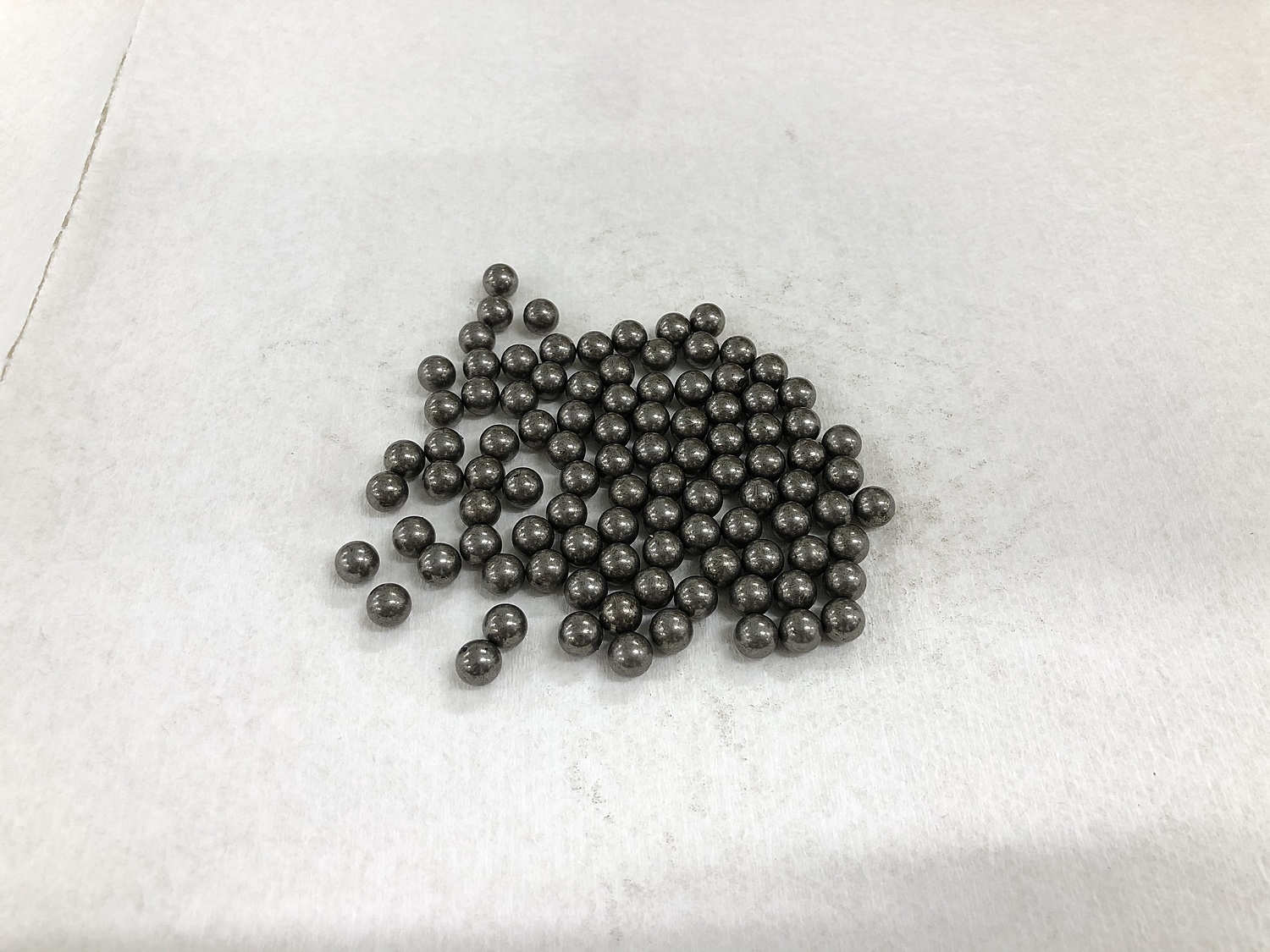

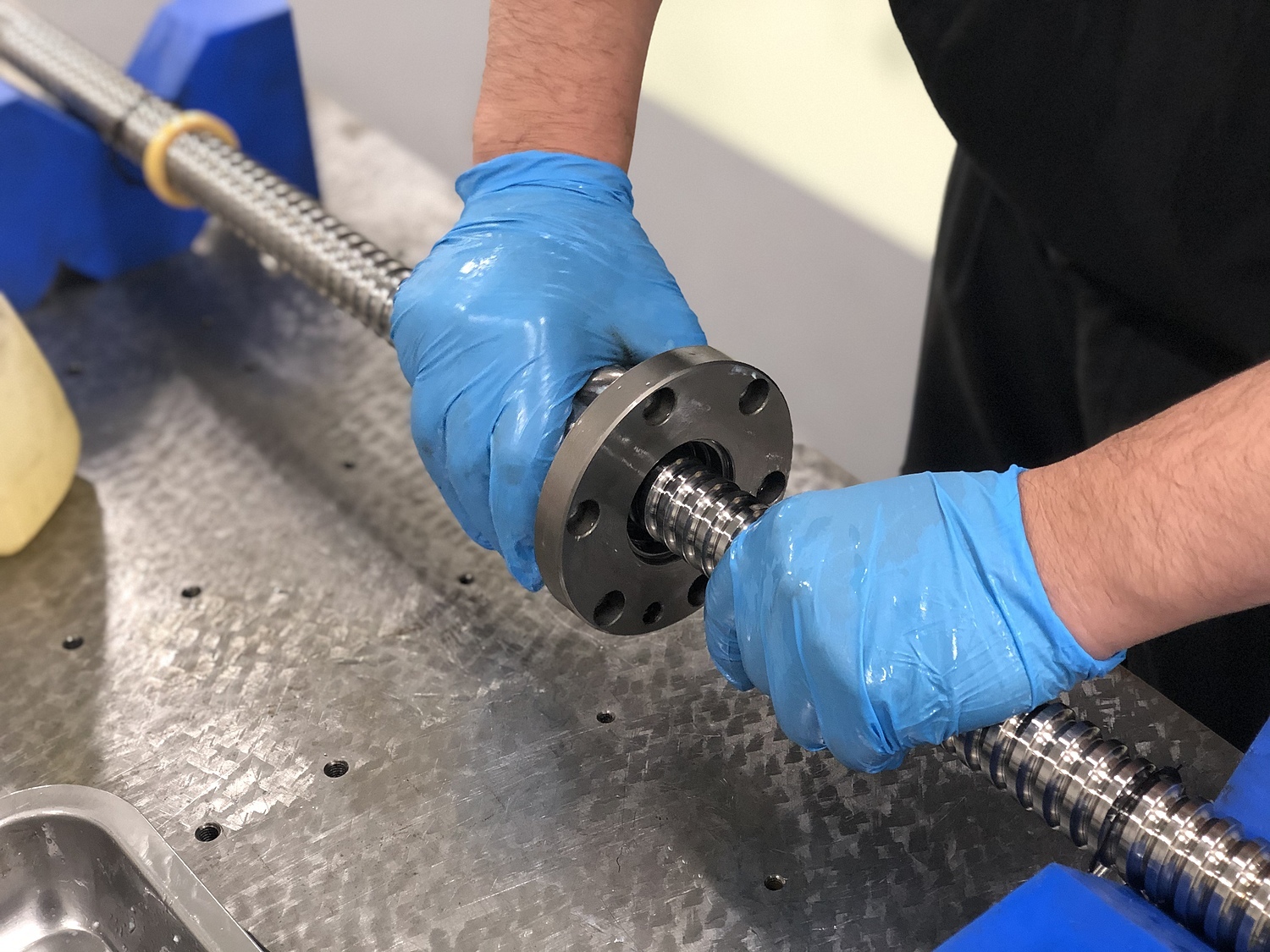

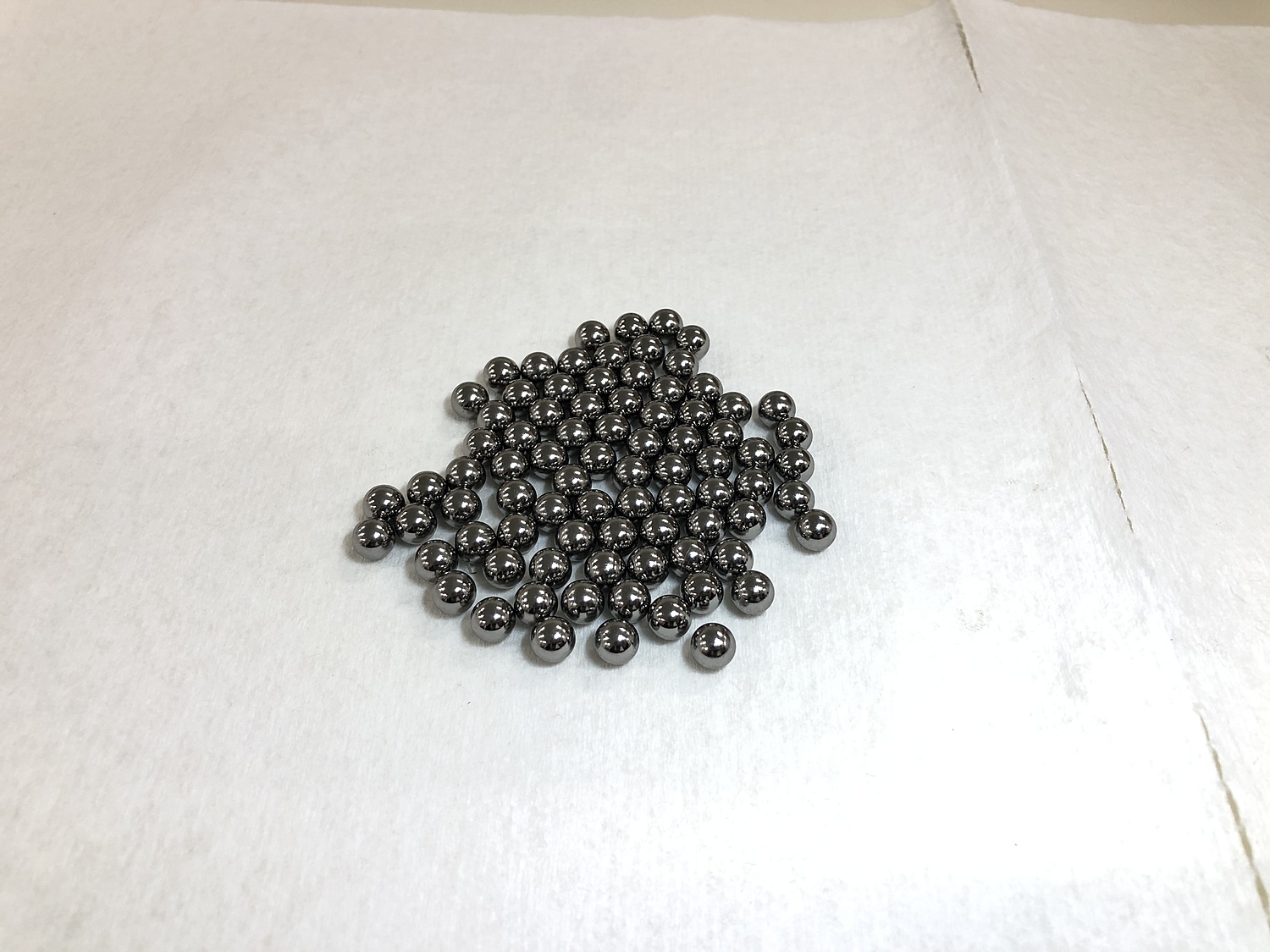

分解したボールネジの鋼球を新品に入れ替えていきます。

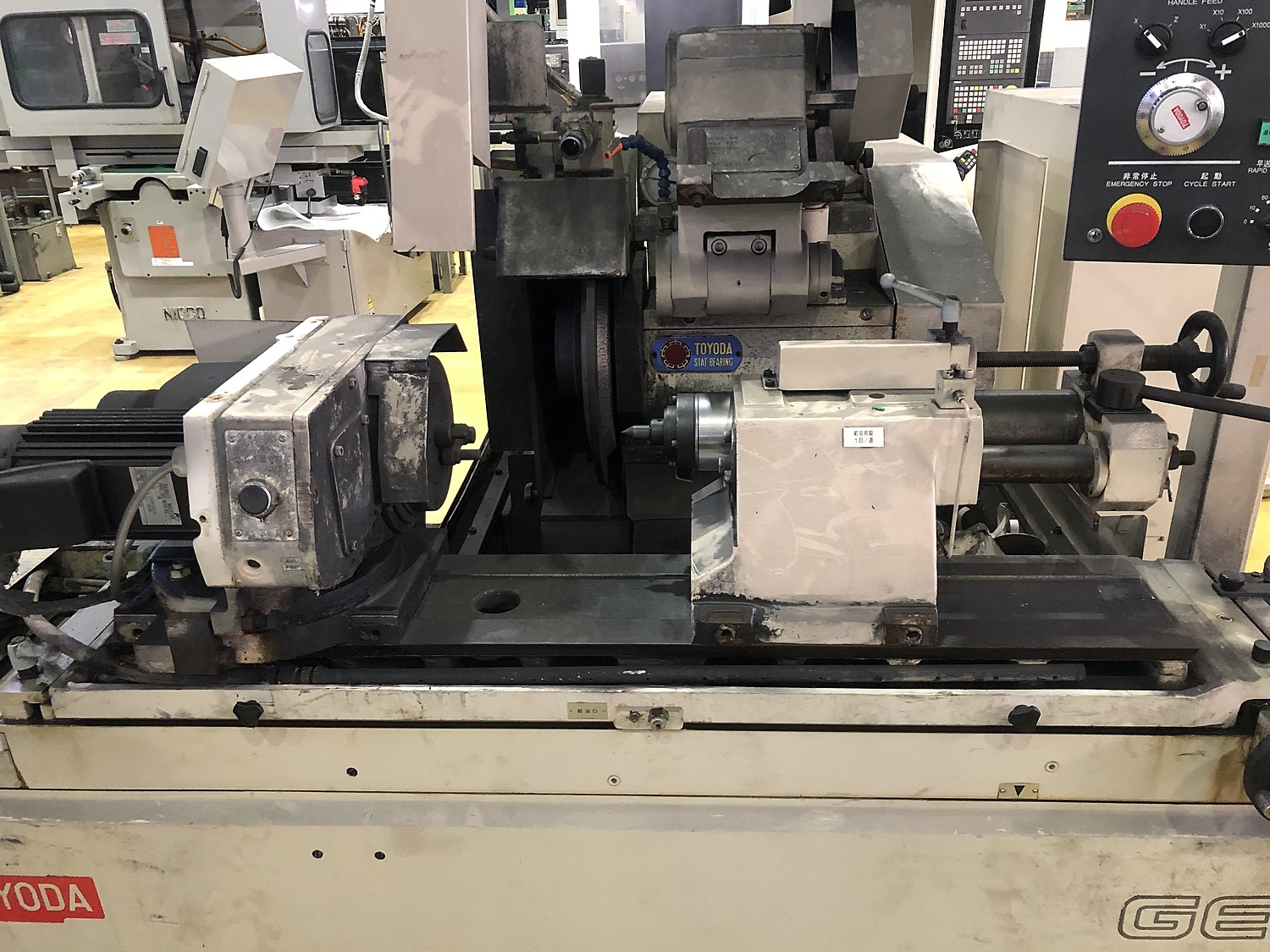

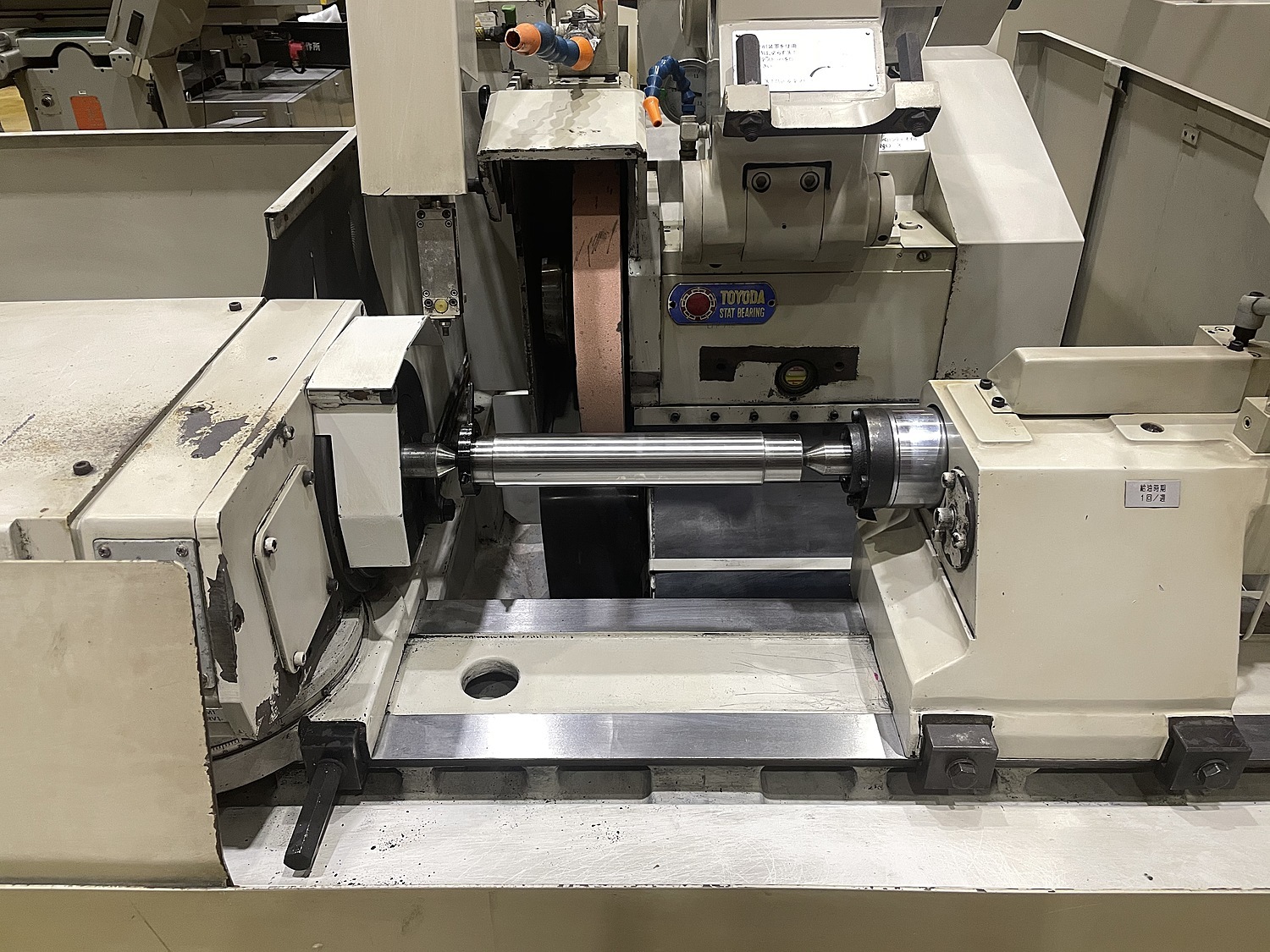

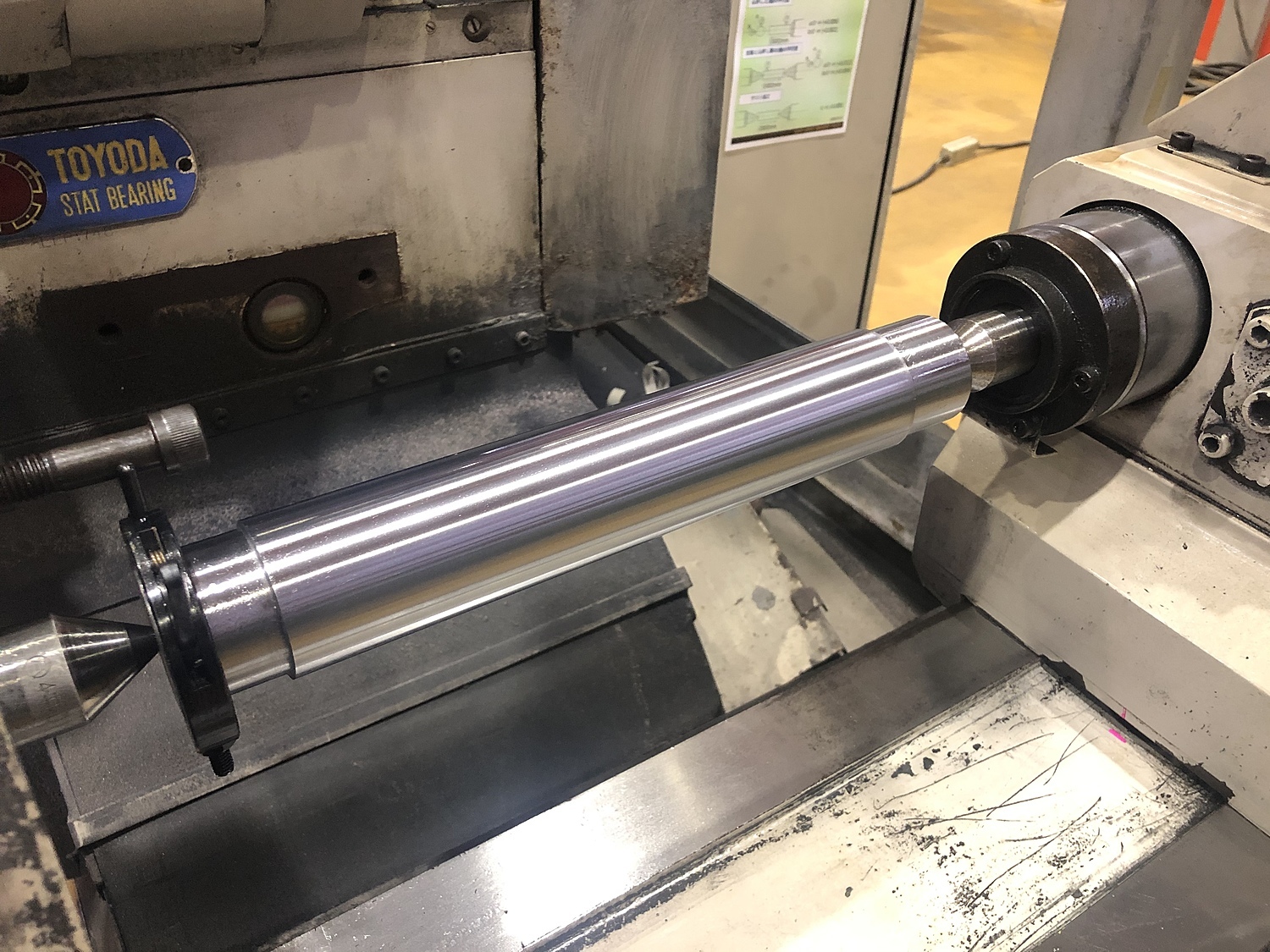

その後全ての部品を組み付け、テスト加工しました。
精度良好になりました！

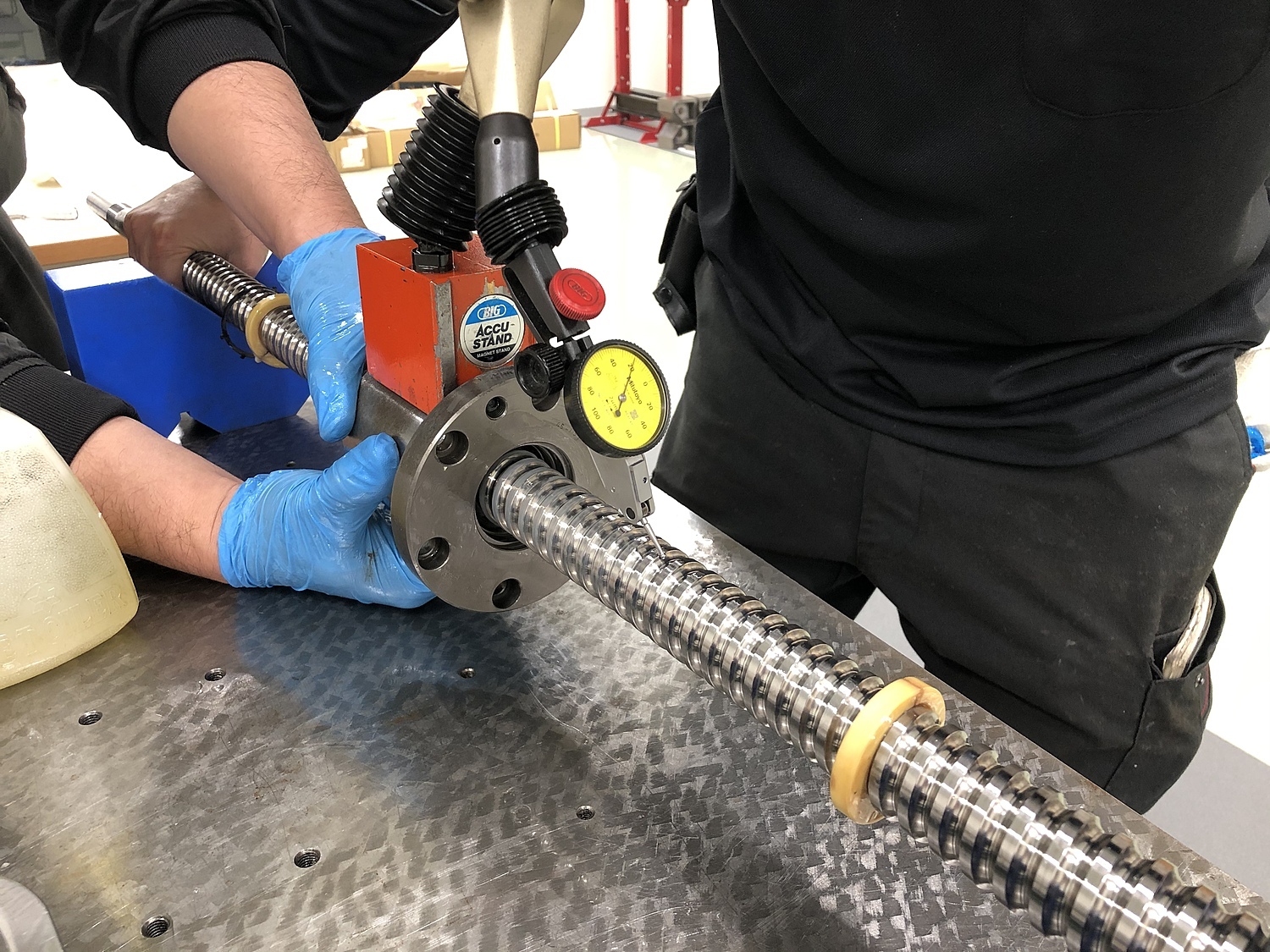

Z軸バックラッシュ「0.04」→「0.008」
テストピース「根元0」→「先端-0.005」
※詳しい精度は精度表をご覧下さい。
