| 在庫コード | P006146 |
|---|---|

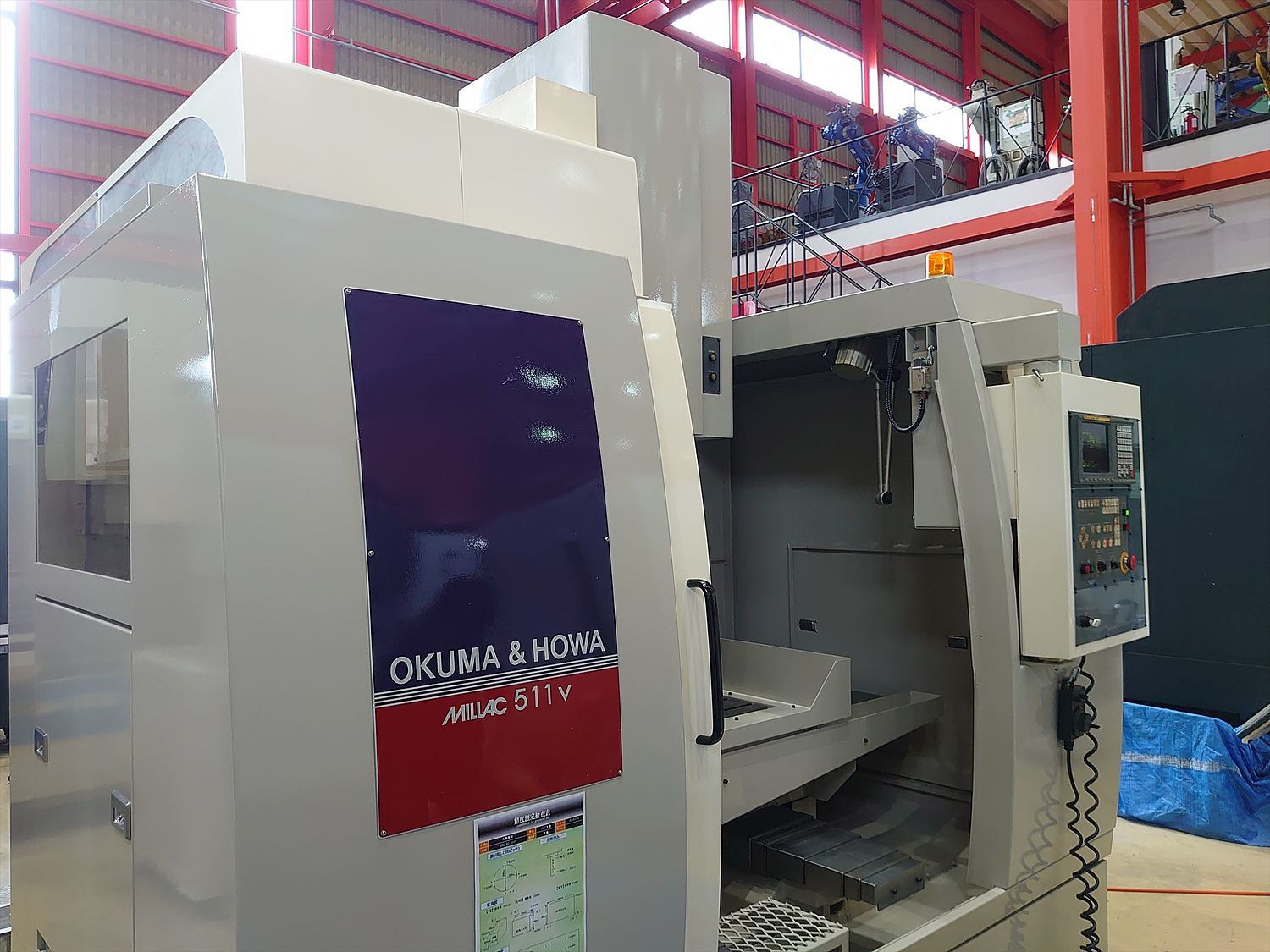

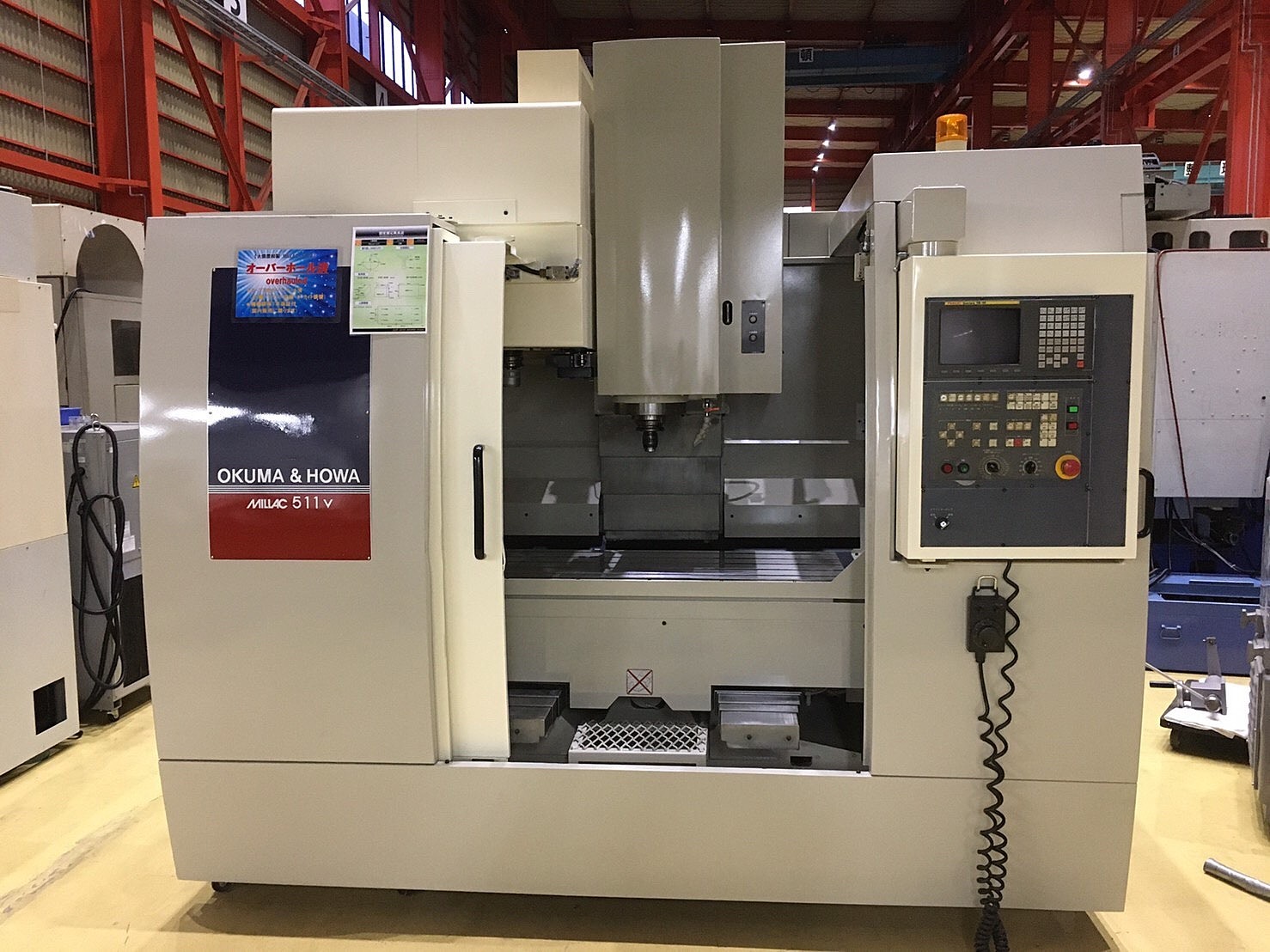

| 商品名 | 立型マシニングセンター |
| メーカー | 大隈豊和 |
| 型式 | MILLAC-511V |
| 年式 | 1995 |
| 倉庫 |
東日本マシンプラザ(群馬県館林市) D棟01-2 ﾏｼﾆﾝｸﾞｾﾝﾀｰ/複合NC旋盤 10t～20t |
| 仕様 |

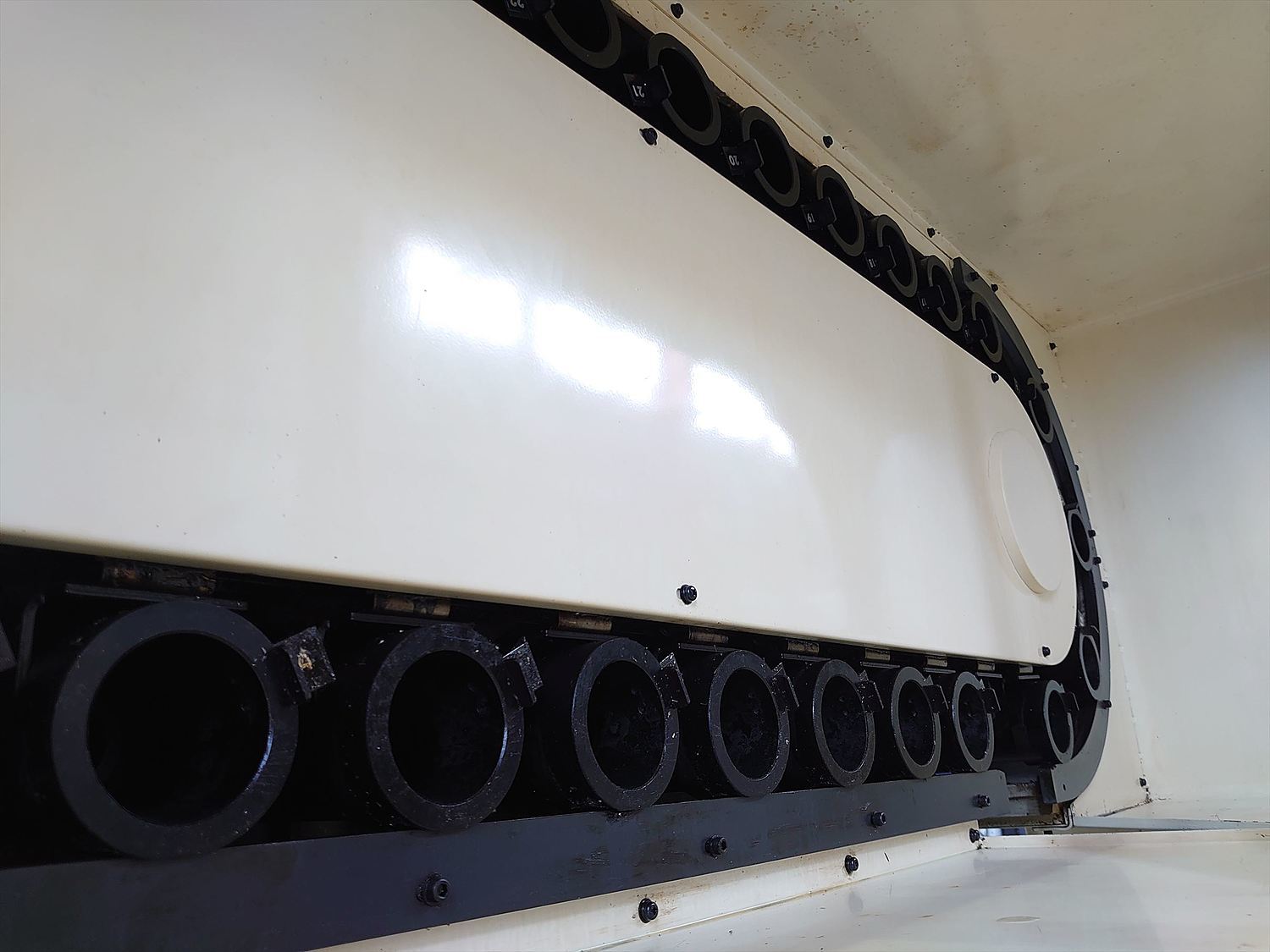

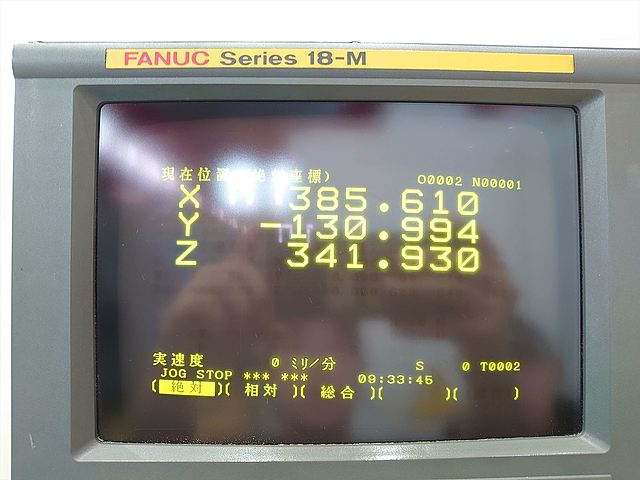

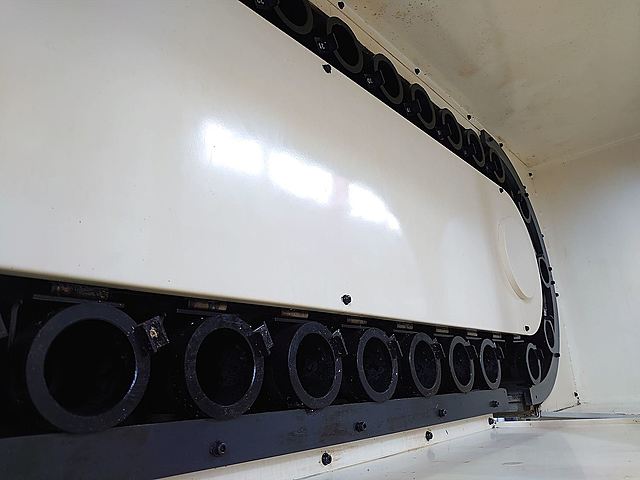

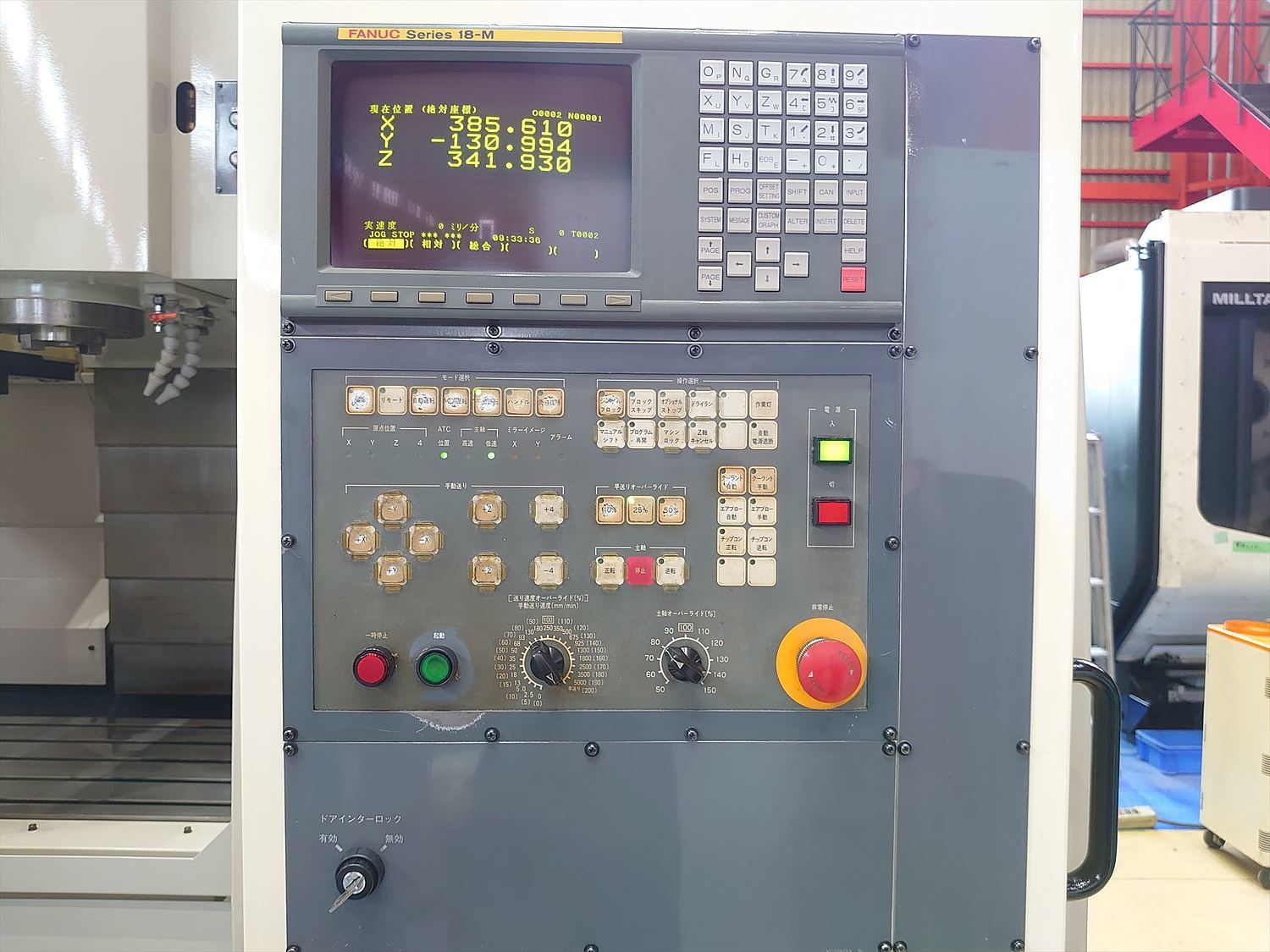

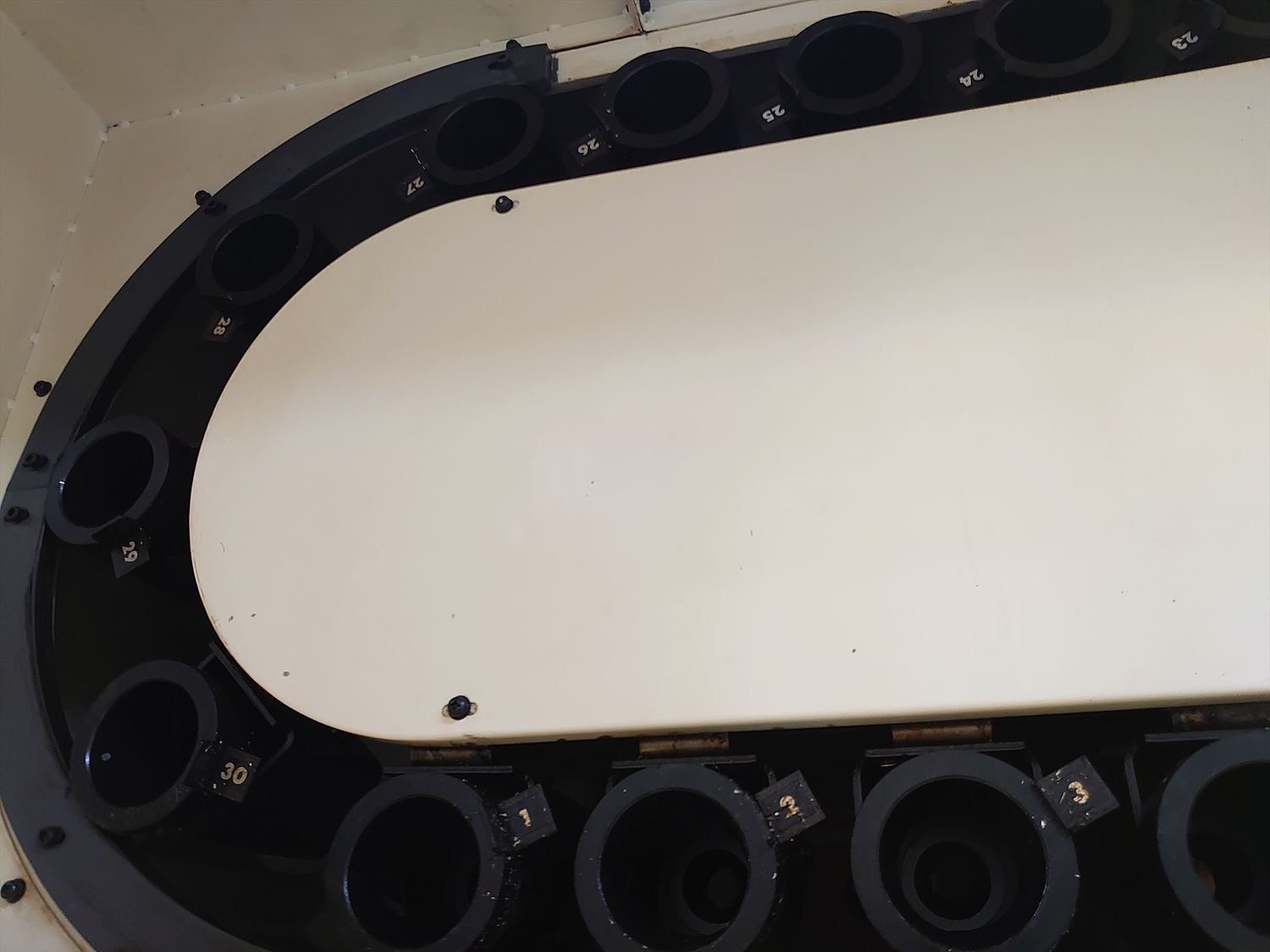

FANUC18-M BT50 ATC30本 ﾃｰﾌﾞﾙｻｲｽﾞ1270×510 主軸回転数4000rpm ｽﾄﾛｰｸX1000 Y510 Z520 同期ﾀｯﾌﾟ付 ﾍﾘｶﾙ付 ﾌﾟﾙｽﾀｯﾄﾞﾎﾞﾙﾄMAS2 主軸皿ﾊﾞﾈ交換済 ★ﾃｰﾌﾞﾙをｵｰﾊﾞｰﾎｰﾙ済(XY軸ﾍﾞｱﾘﾝｸﾞ交換･ﾀｰｶｲﾄ張替) ★機械関係1年保証付(国内販売に限ります) 内容と現品に相違がある場合は、現品を優先させていただきます。 |
| 在庫コード | P006146 |
|---|---|
| 商品名 | 立型マシニングセンター |
| メーカー | 大隈豊和 |
| 型式 | MILLAC-511V |
| 年式 | 1995 |
| 倉庫 |
東日本マシンプラザ(群馬県館林市) D棟01-2 ﾏｼﾆﾝｸﾞｾﾝﾀｰ/複合NC旋盤 10t～20t |
| 仕様 |
FANUC18-M BT50 ATC30本 ﾃｰﾌﾞﾙｻｲｽﾞ1270×510 主軸回転数4000rpm ｽﾄﾛｰｸX1000 Y510 Z520 同期ﾀｯﾌﾟ付 ﾍﾘｶﾙ付 ﾌﾟﾙｽﾀｯﾄﾞﾎﾞﾙﾄMAS2 主軸皿ﾊﾞﾈ交換済 ★ﾃｰﾌﾞﾙをｵｰﾊﾞｰﾎｰﾙ済(XY軸ﾍﾞｱﾘﾝｸﾞ交換･ﾀｰｶｲﾄ張替) ★機械関係1年保証付(国内販売に限ります) 内容と現品に相違がある場合は、現品を優先させていただきます。 |

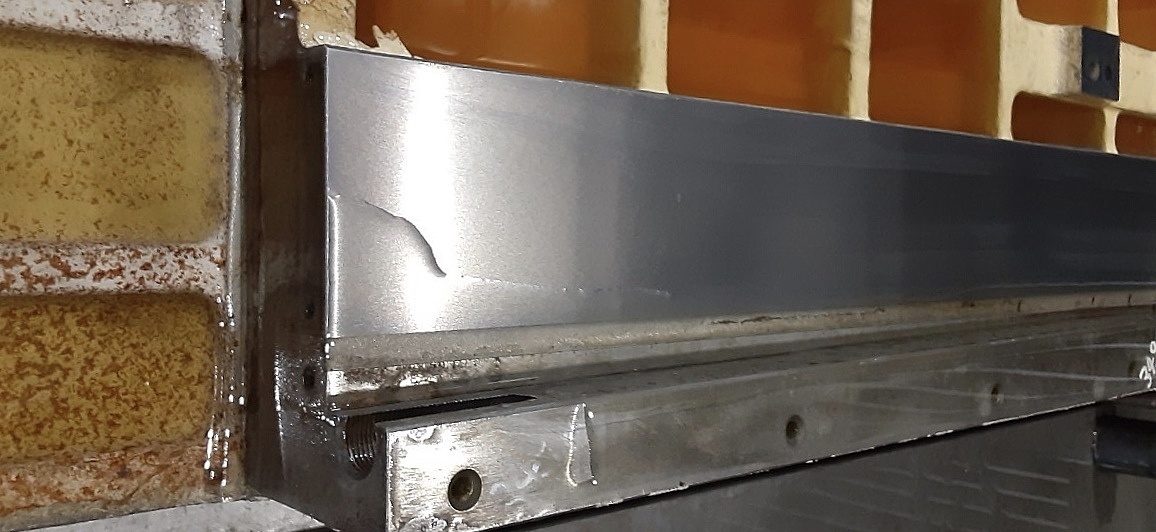

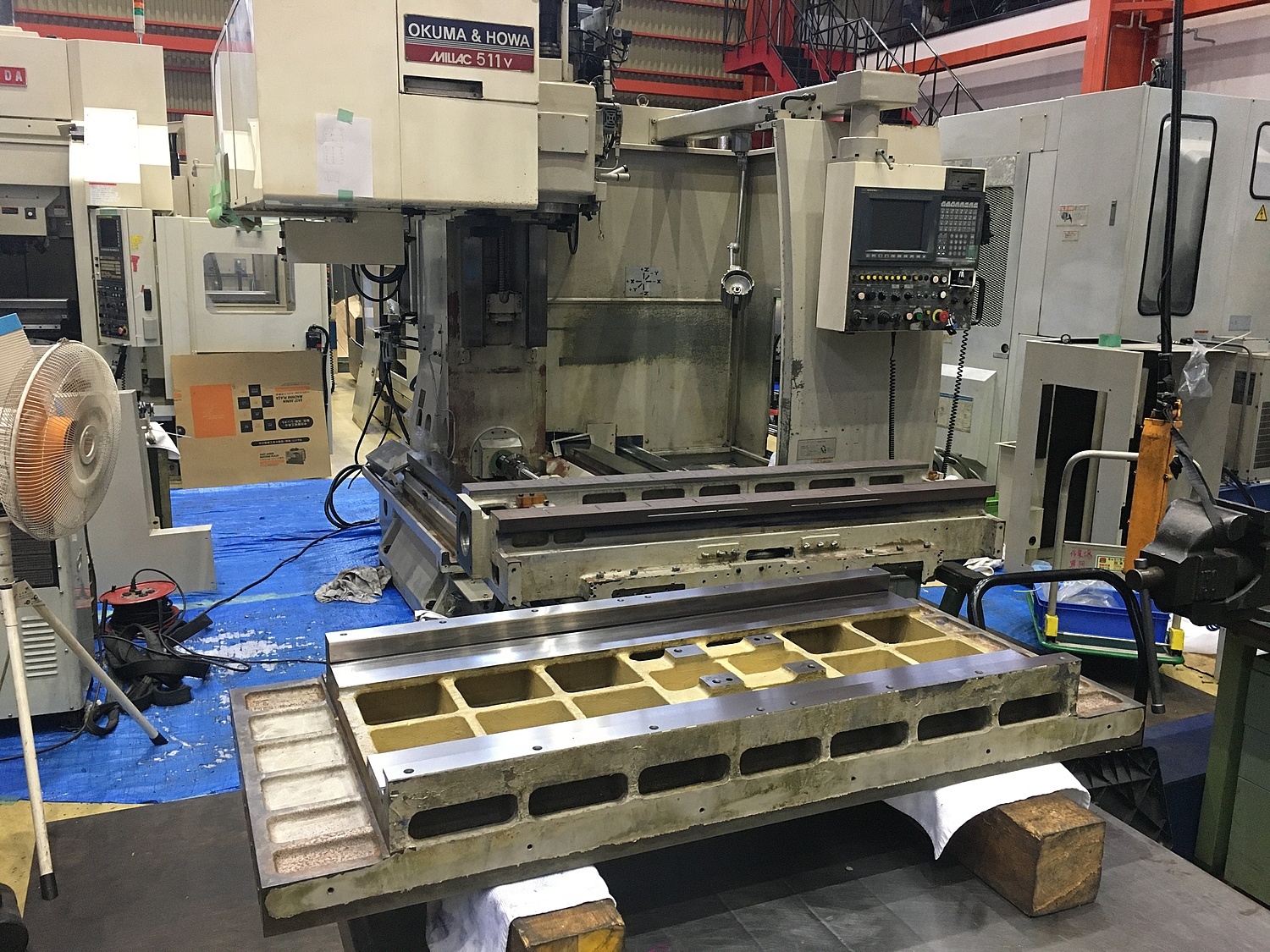

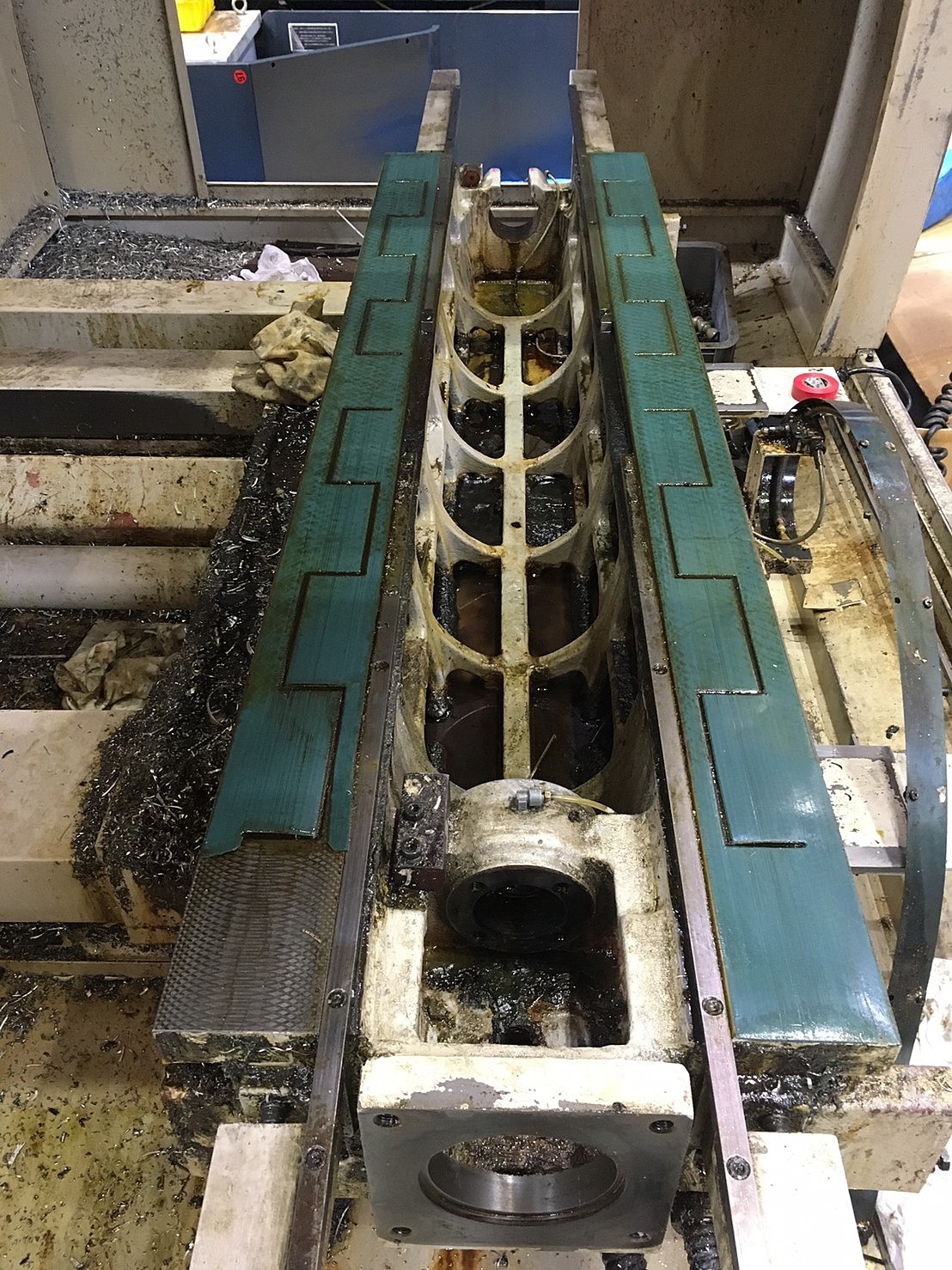

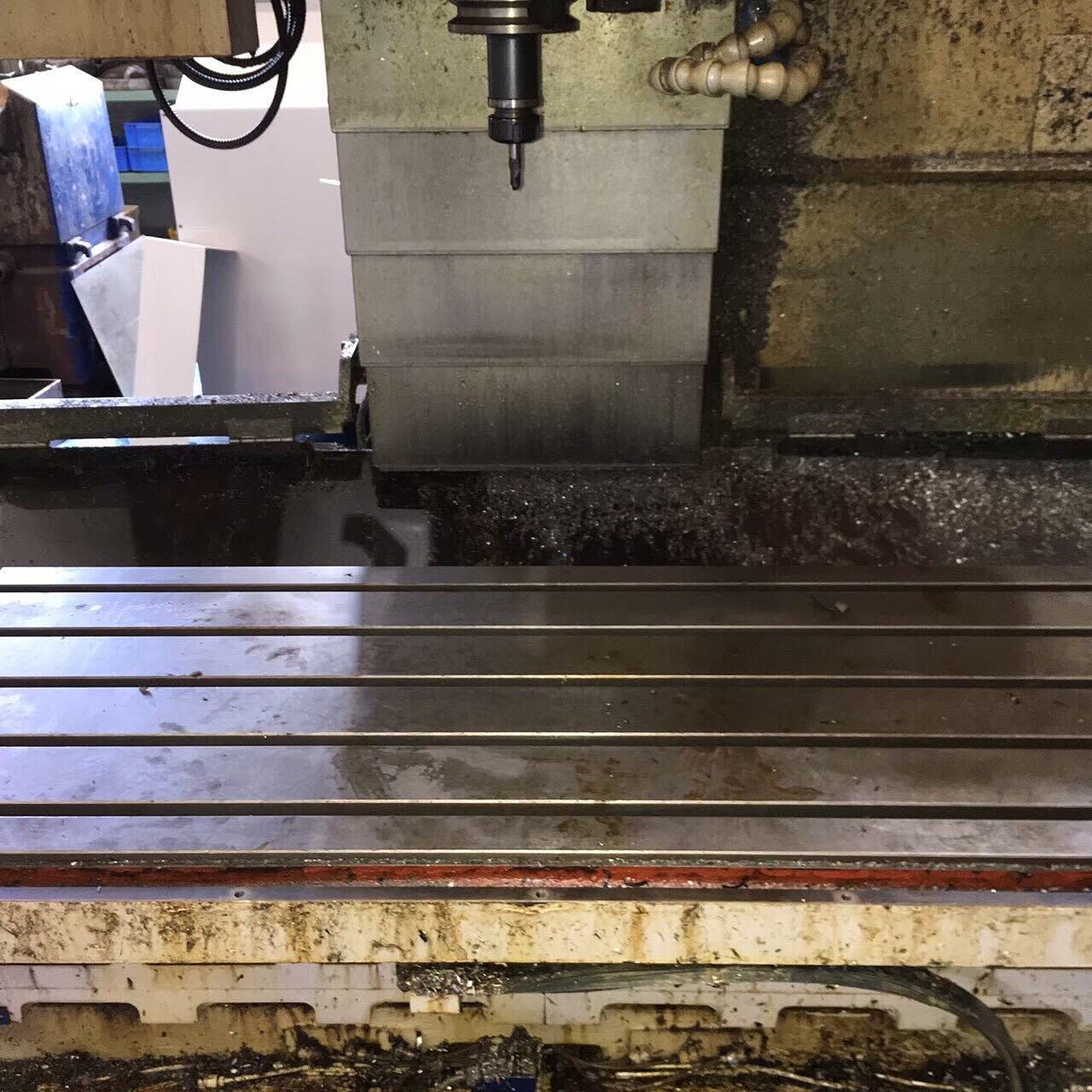

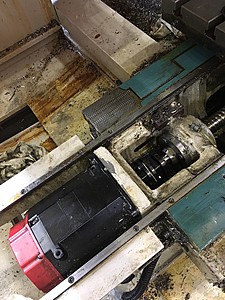

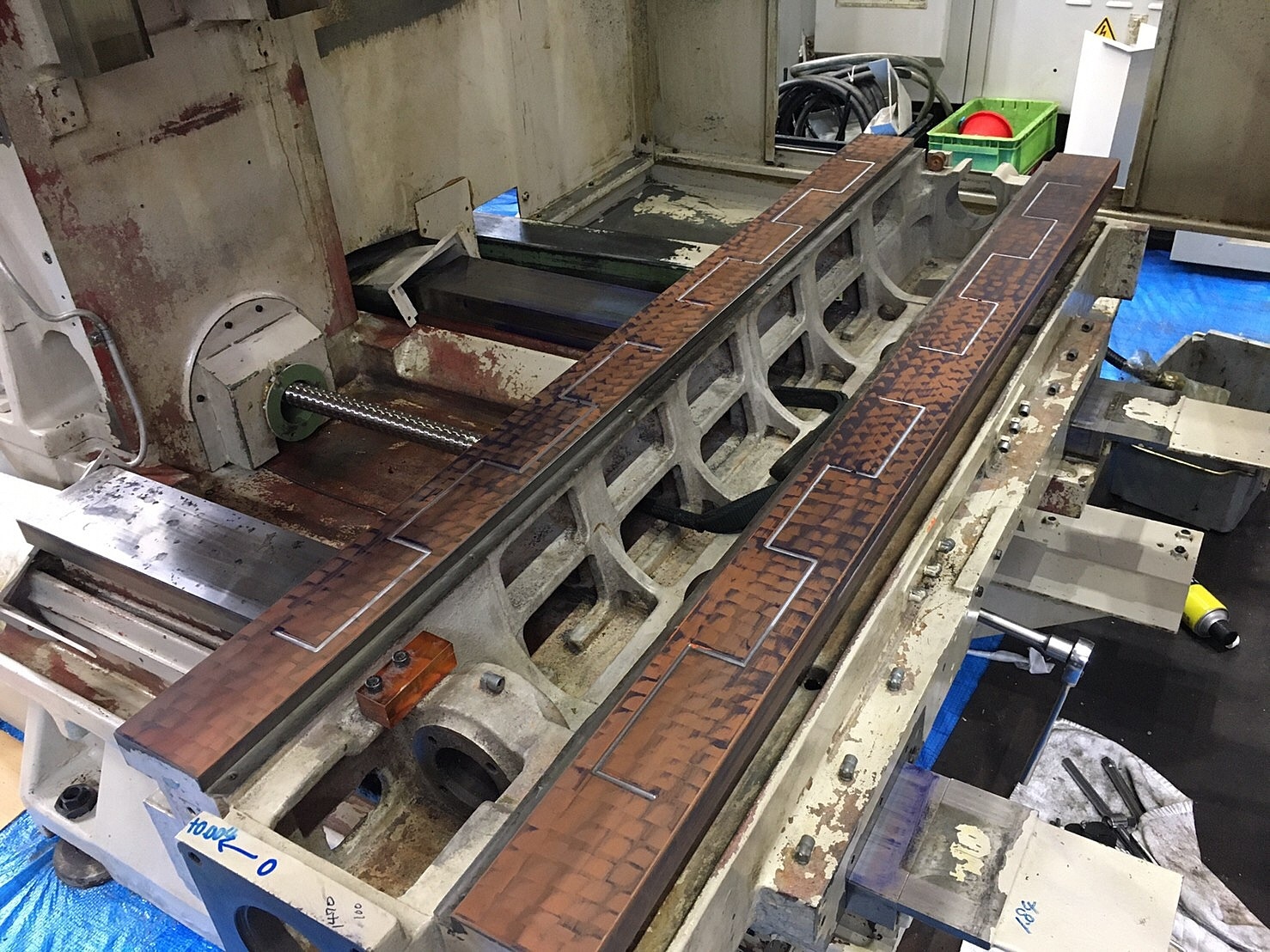

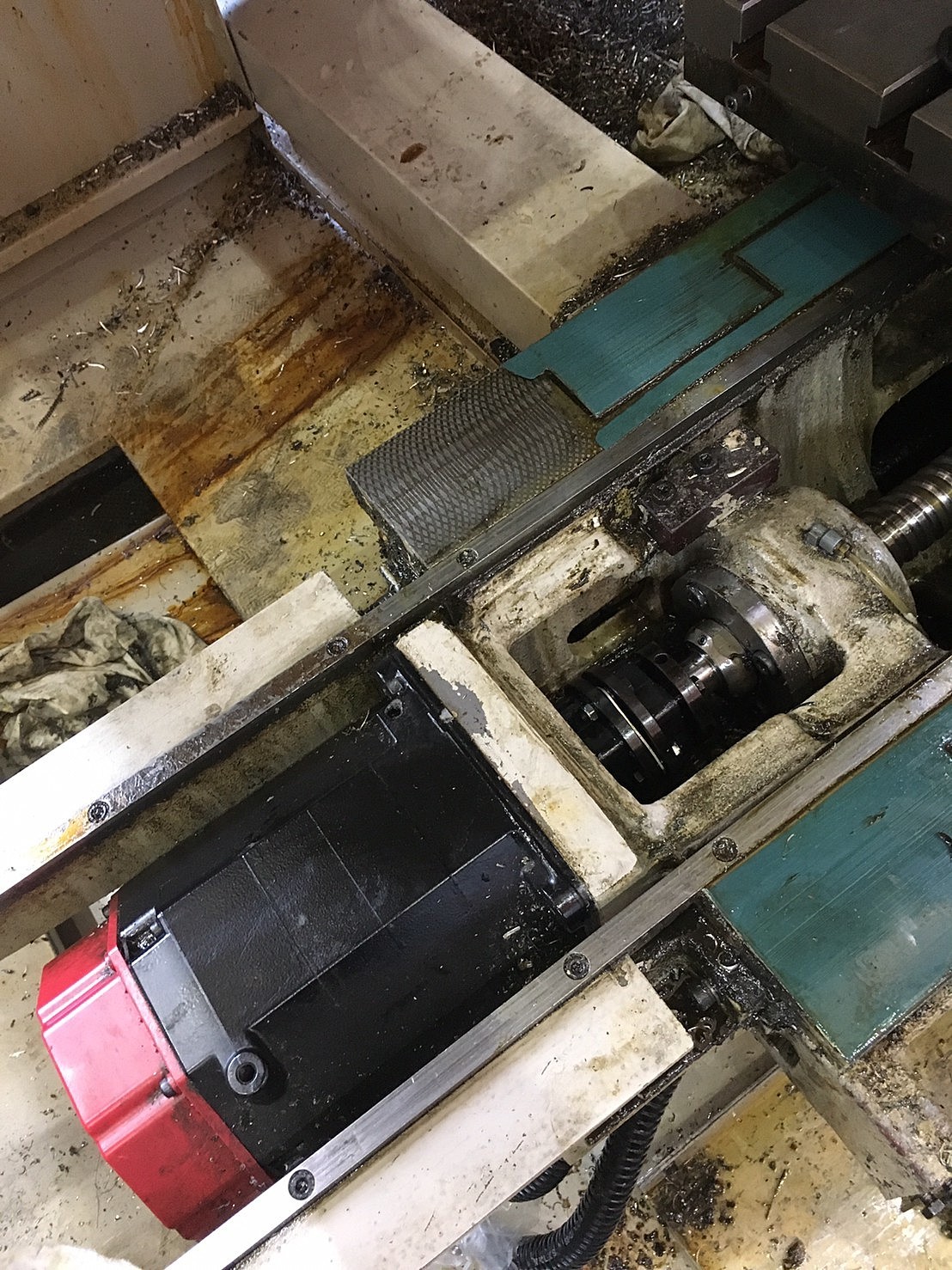

摺動面状態確認（ターカイト剥がれ）
静的精度を測定したところテーブル上面の精度に異常が見つかりました。テーブルをおろしてみるとターカイトが無残に剥がれていました。その様子です。

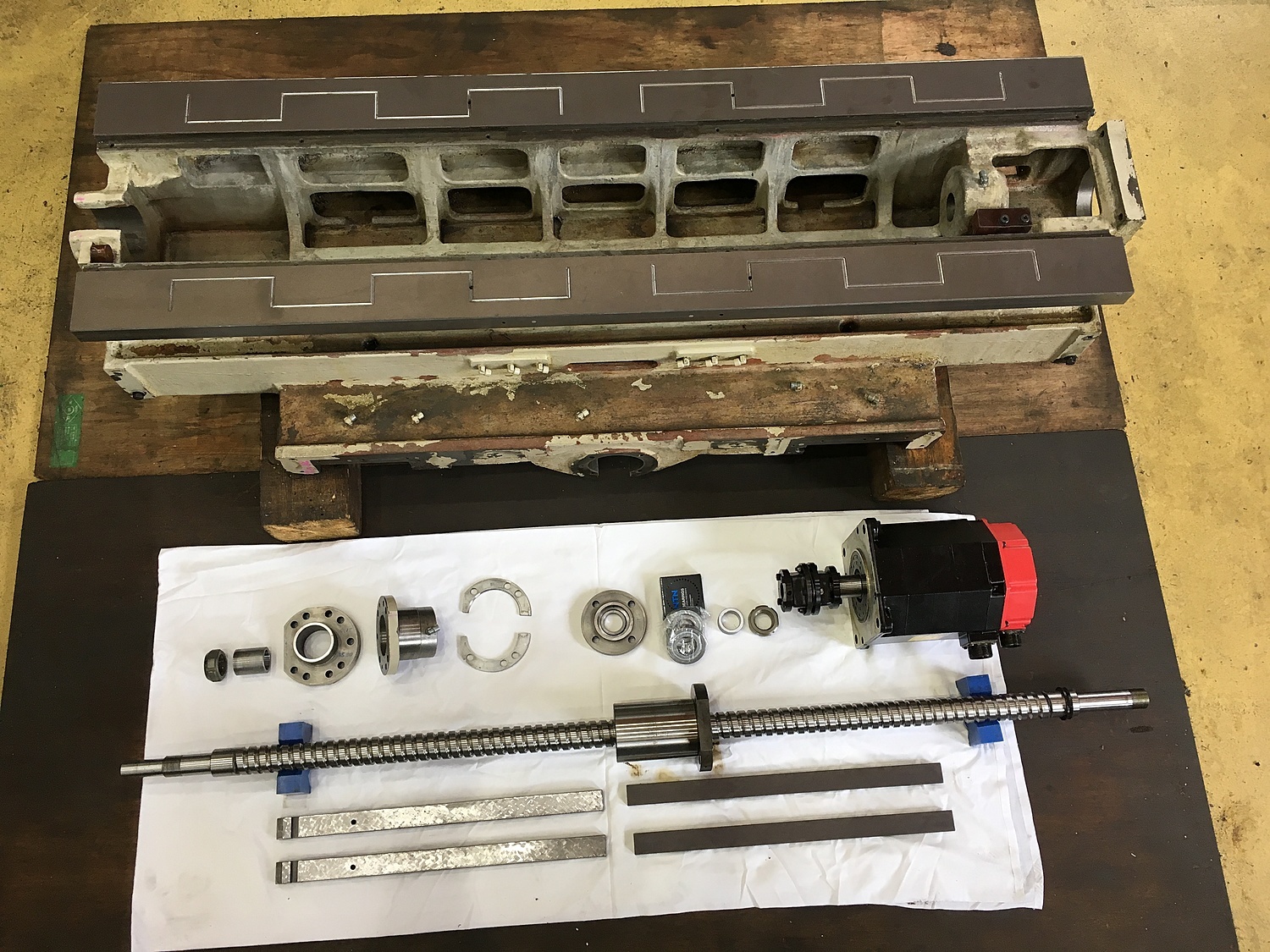

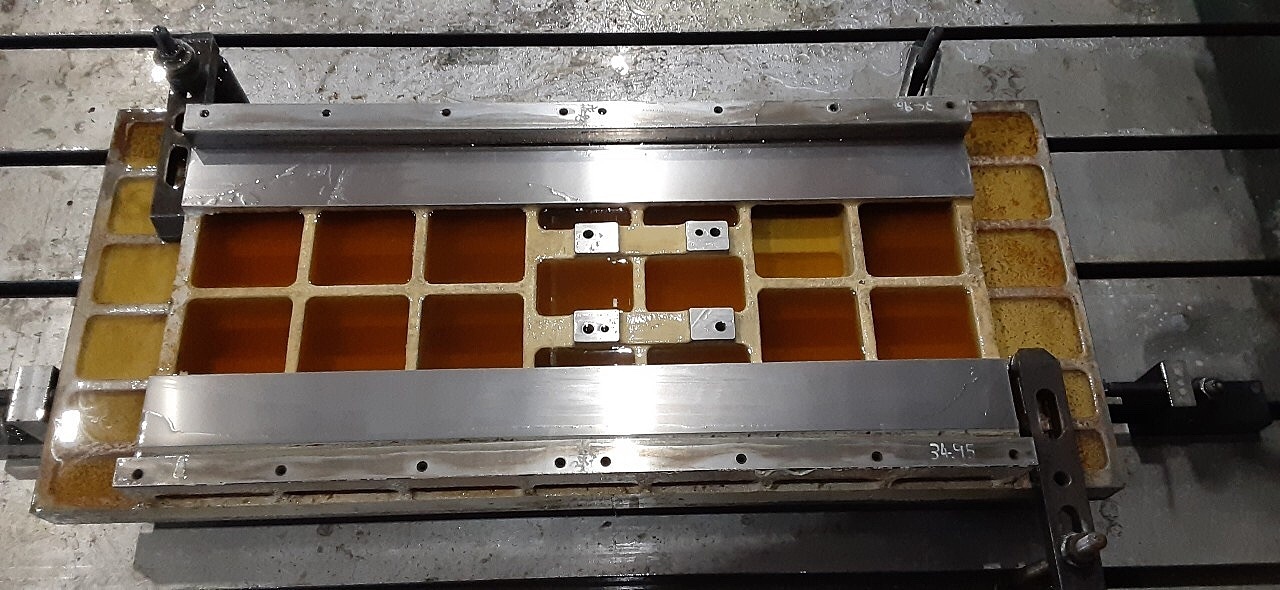

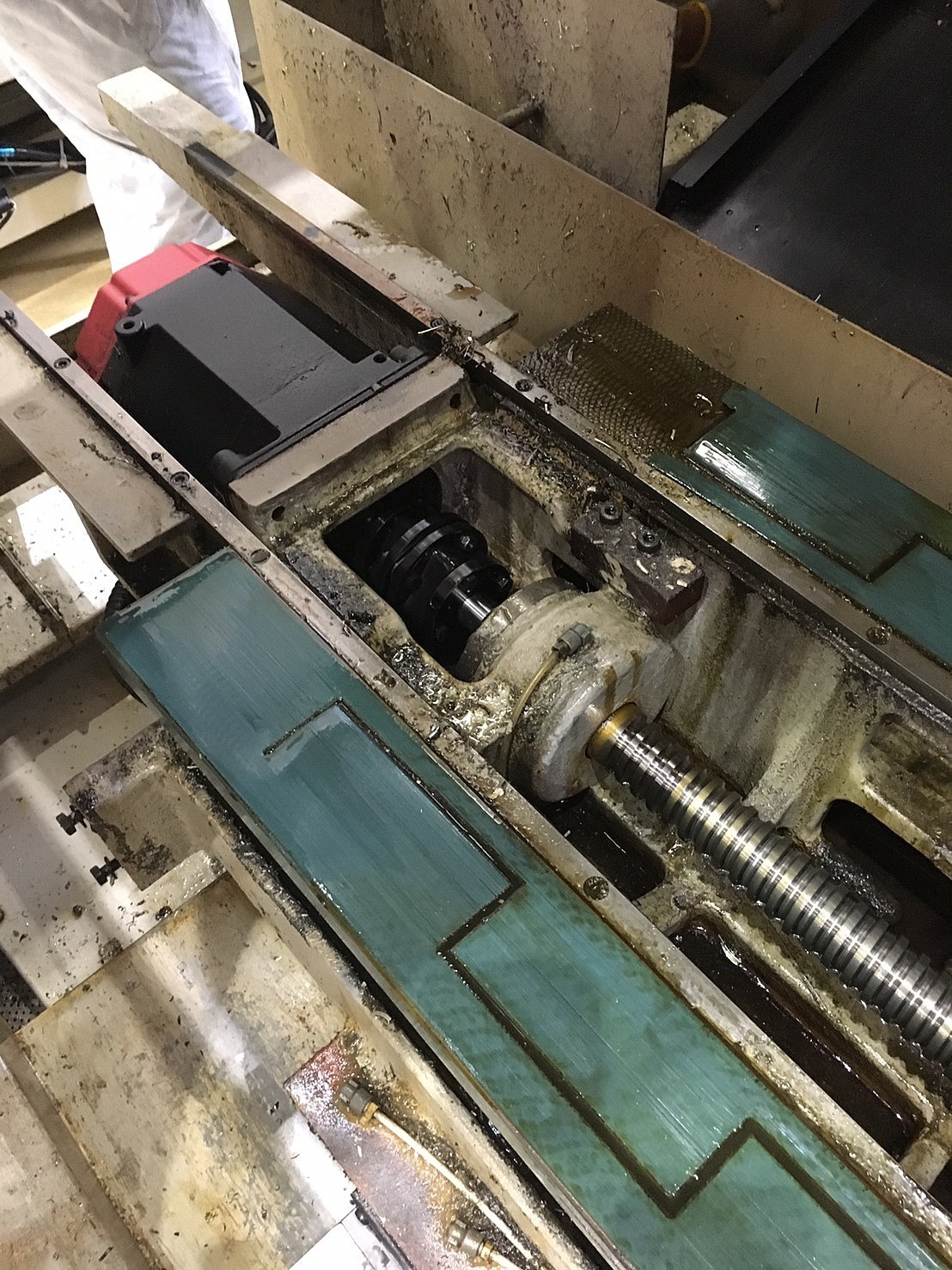

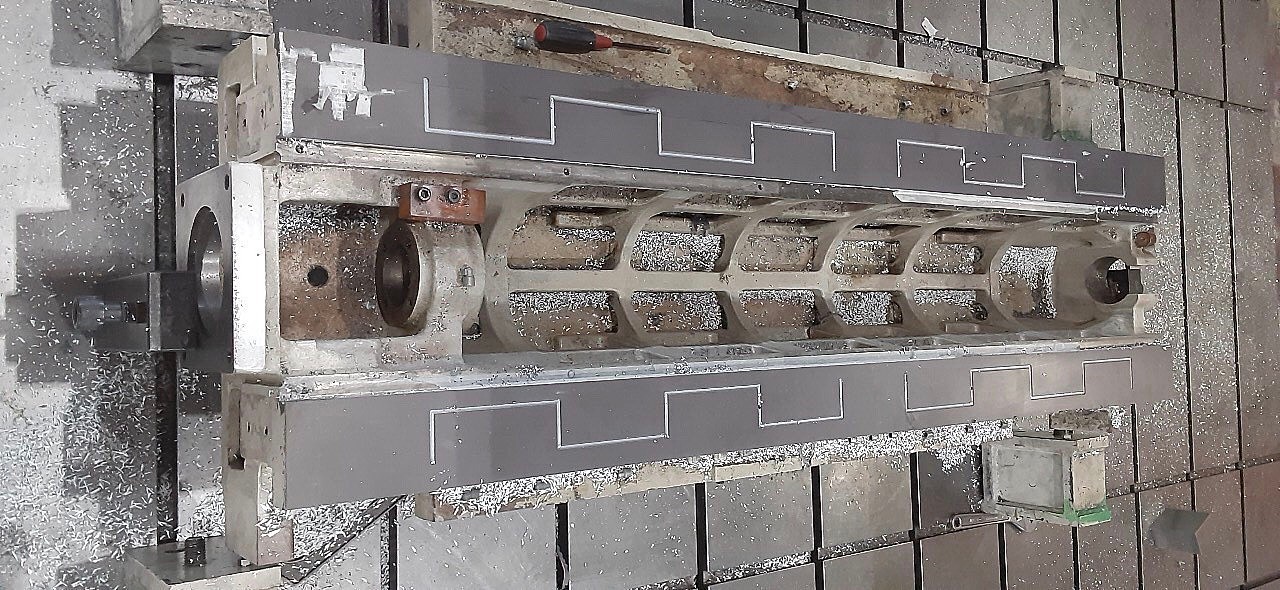

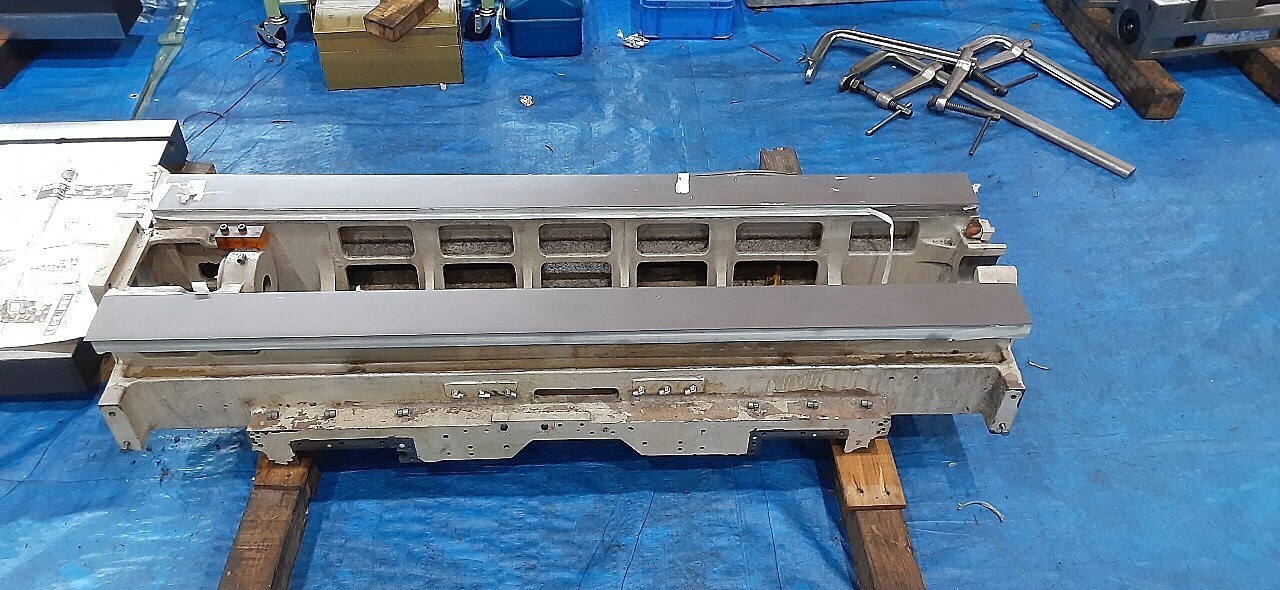

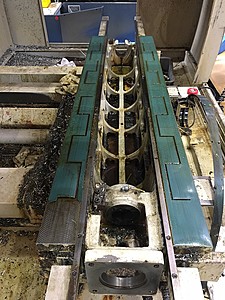

ターカイト貼り替え作業

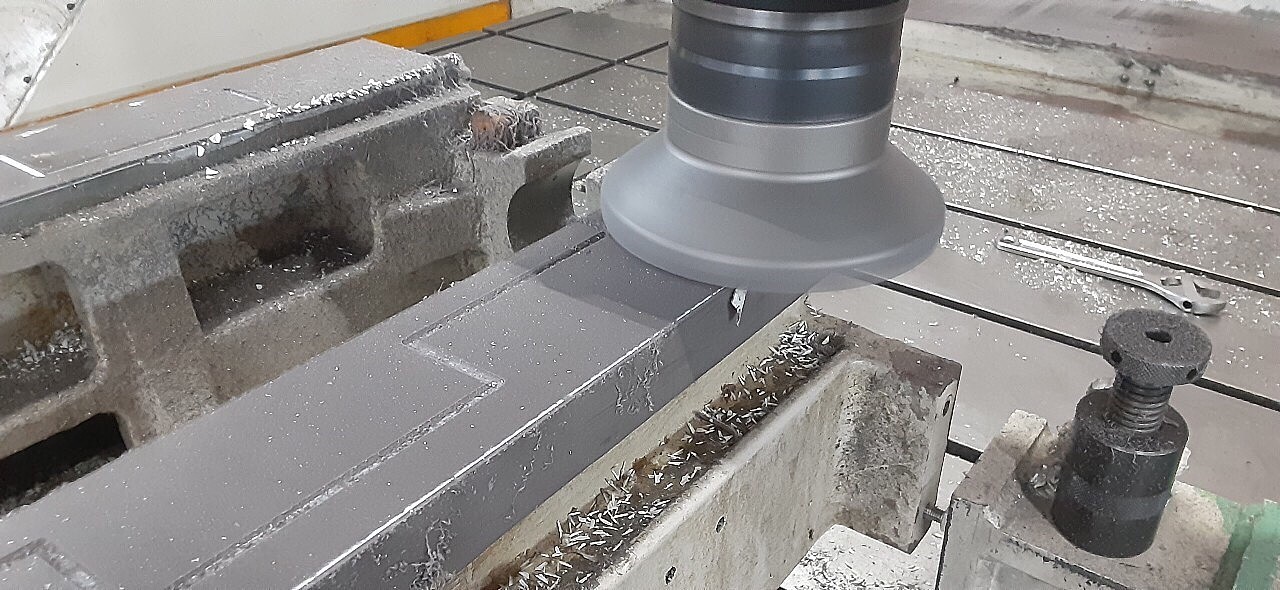

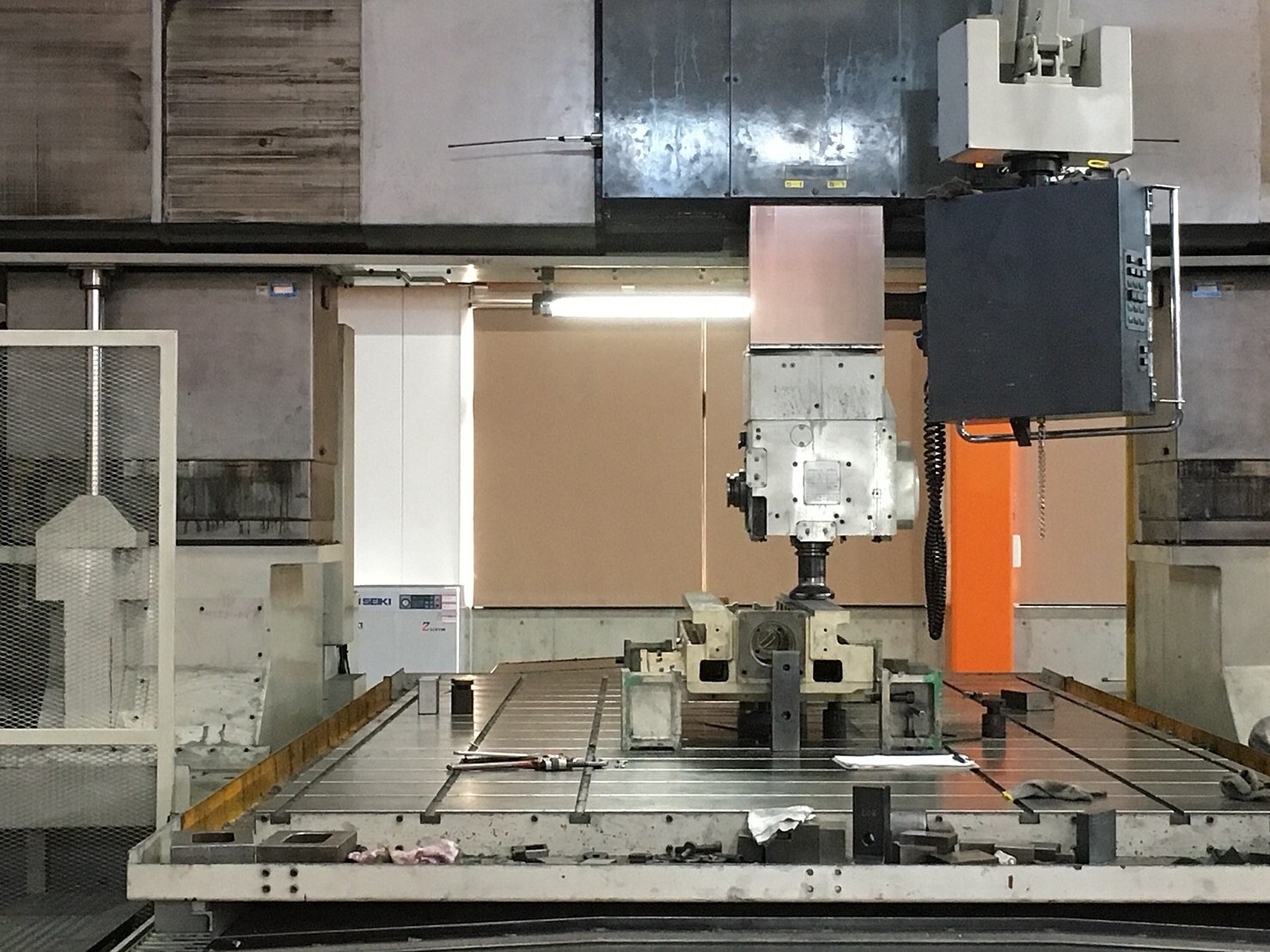

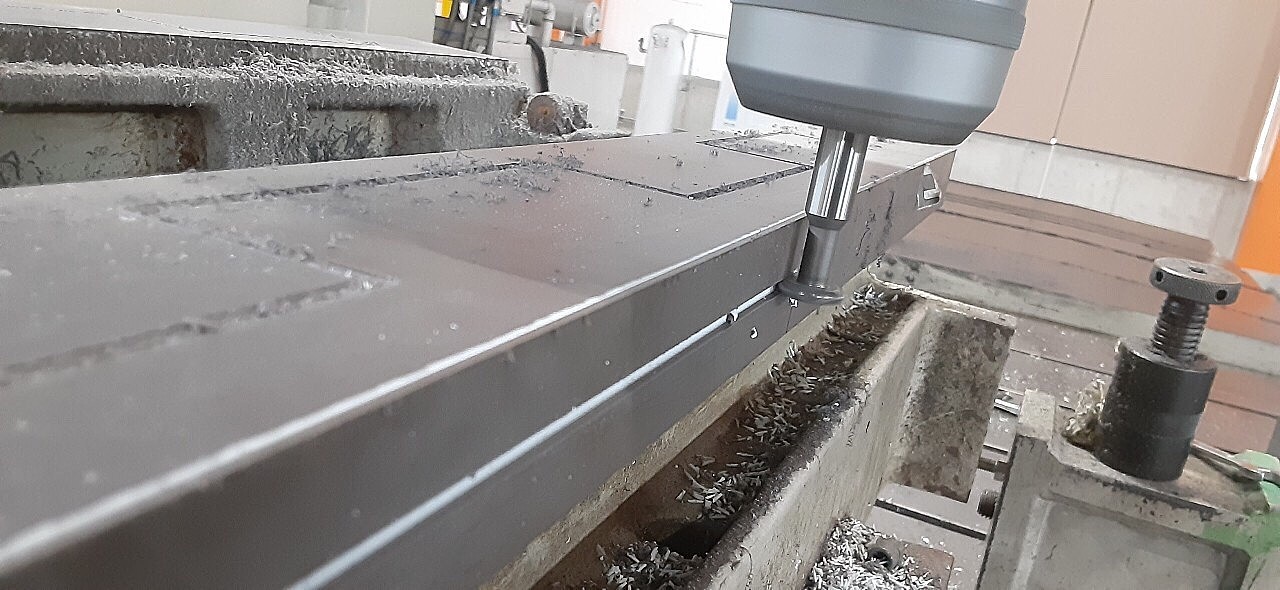

当社ではターカイトの代わりにNTN製のベアリーを採用しています。綺麗に張り替えました。自社設備の東芝五面加工機にて下処理加工をします。
摺動面状態確認（ターカイト剥がれ）
静的精度を測定したところテーブル上面の精度に異常が見つかりました。テーブルをおろしてみるとターカイトが無残に剥がれていました。その様子です。

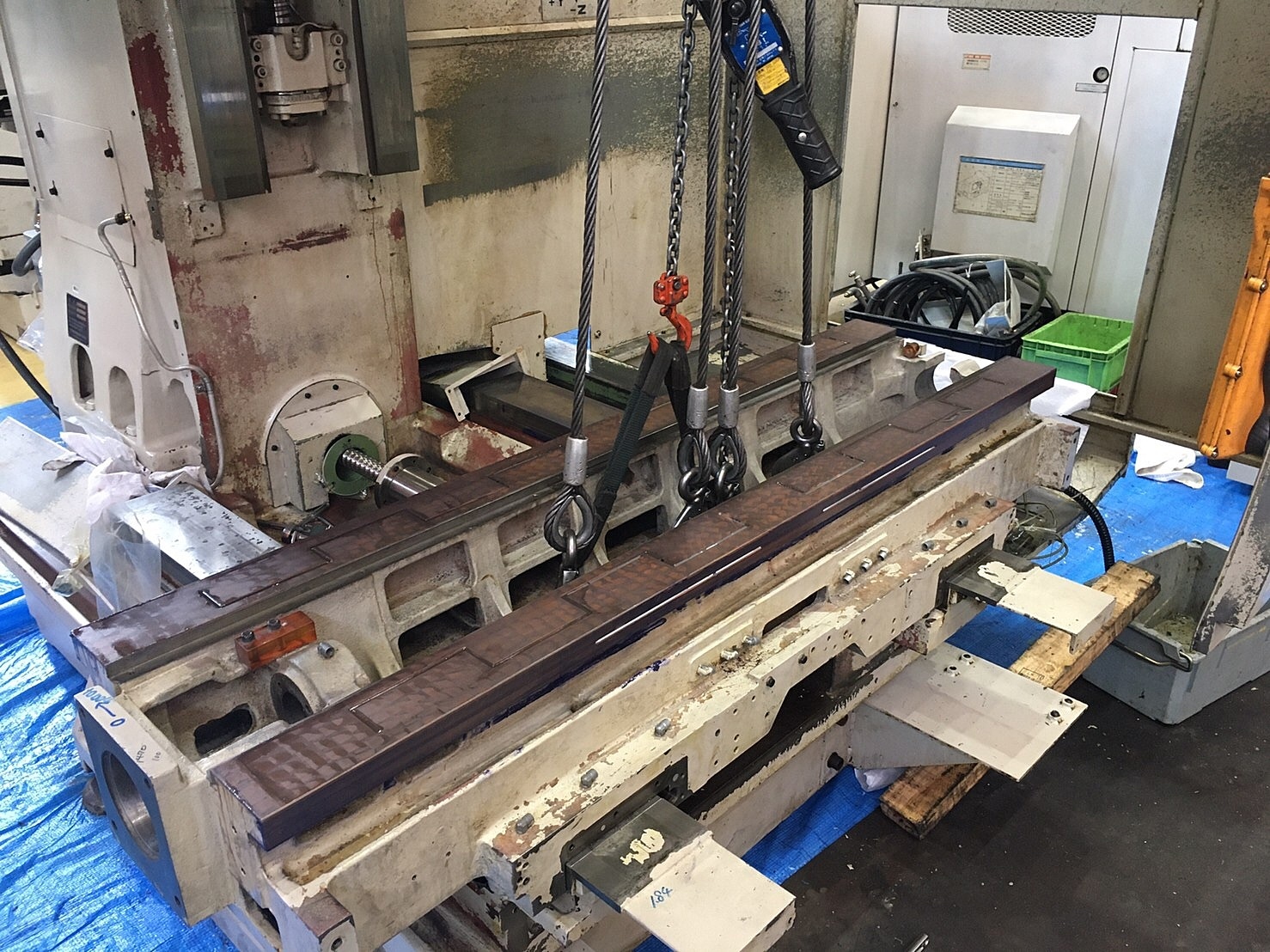

ターカイト貼り替え作業
当社ではターカイトの代わりにNTN製のベアリーを採用しています。綺麗に張り替えました。自社設備の東芝五面加工機にて下処理加工をします。

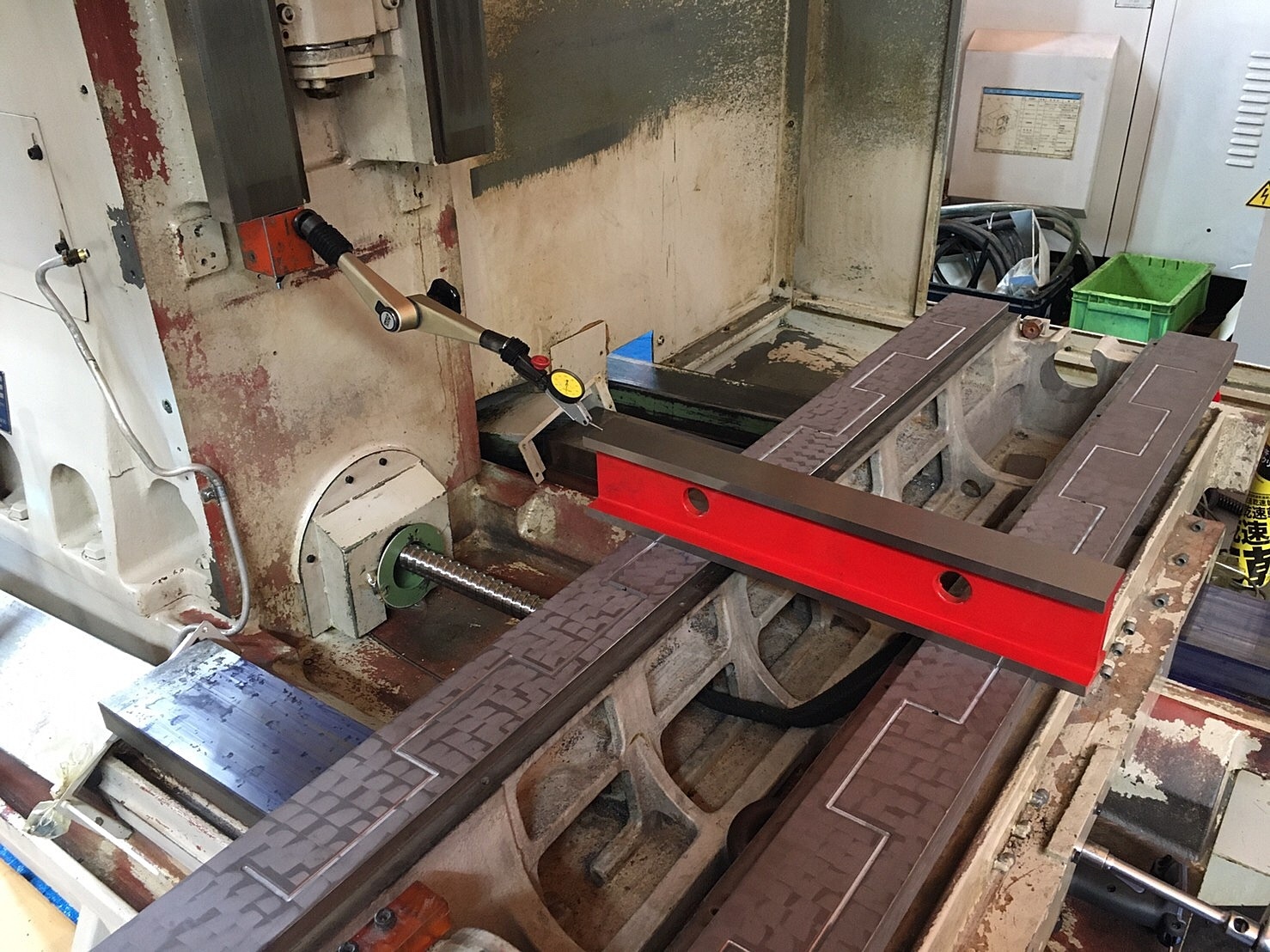

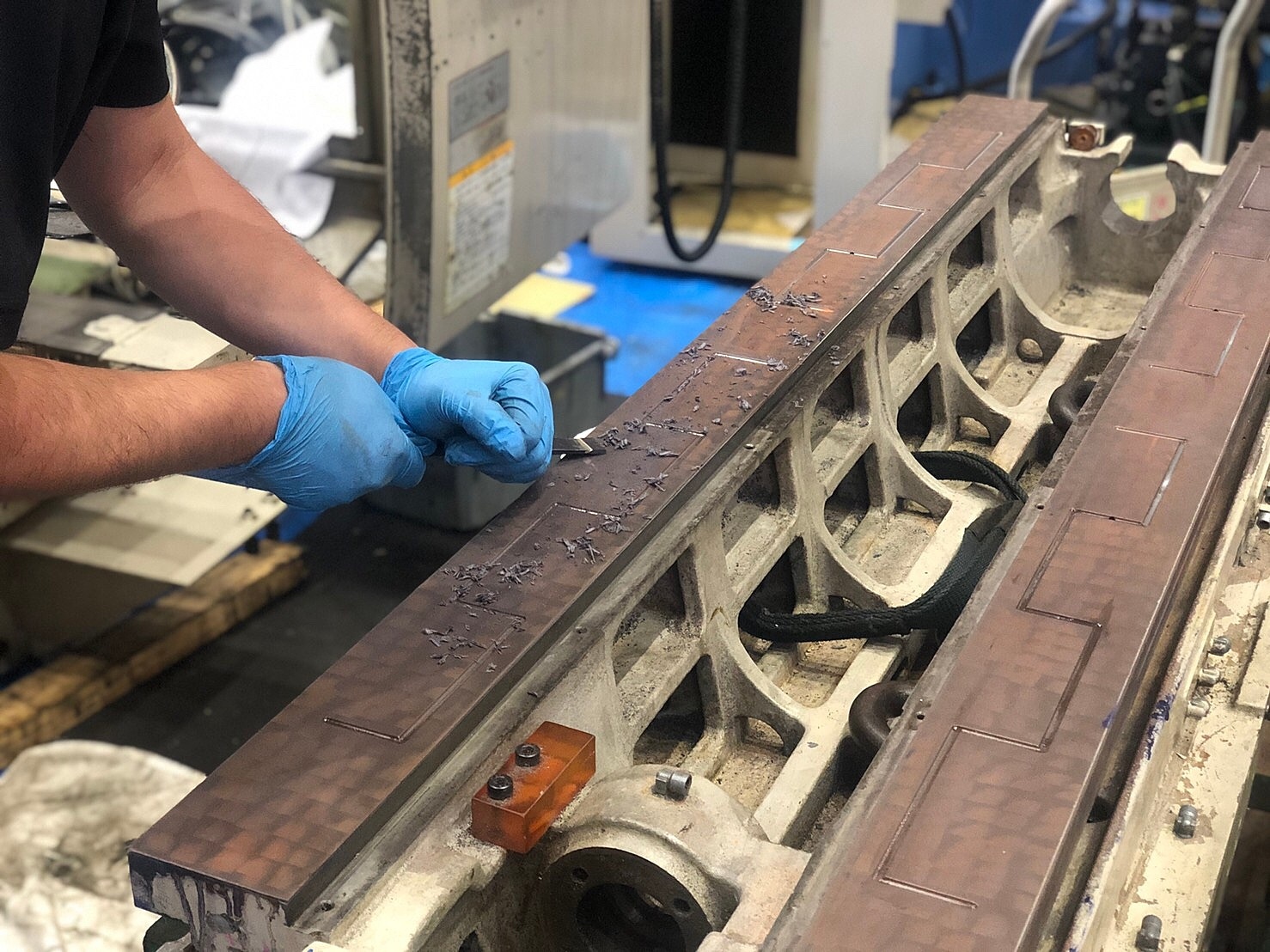

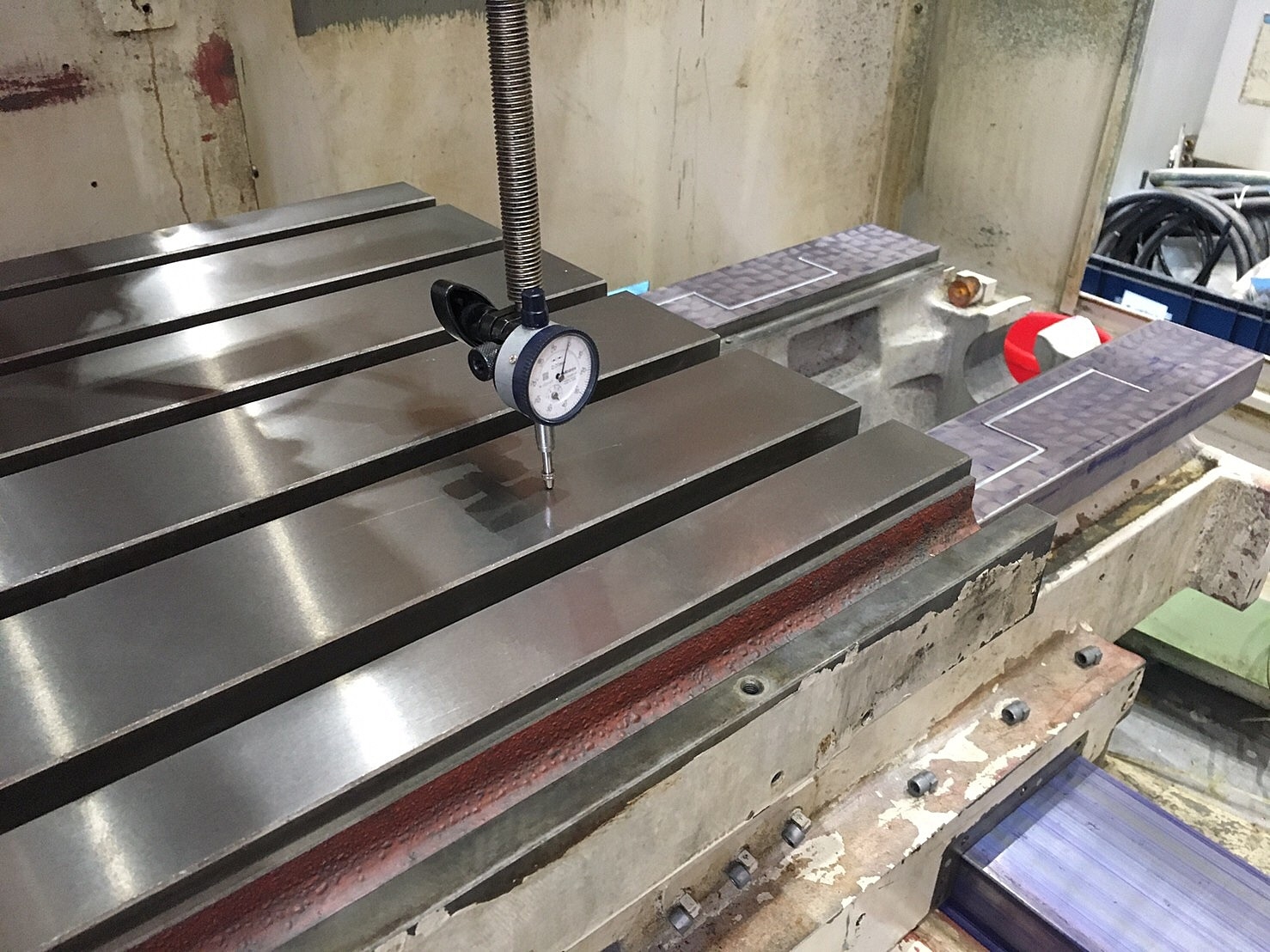

精度修正作業
最後はキサゲによる手作業で仕上げます。五面加工機の下処理加工とベット研磨機の研磨加工で最小限のキサゲ作業で済みます。

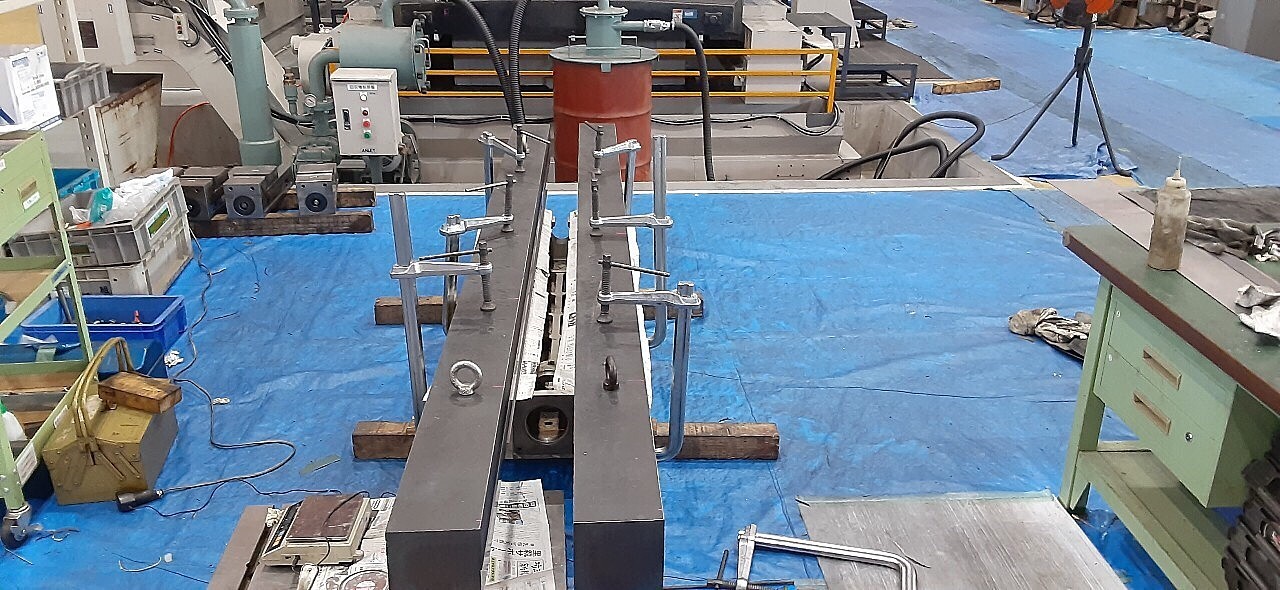

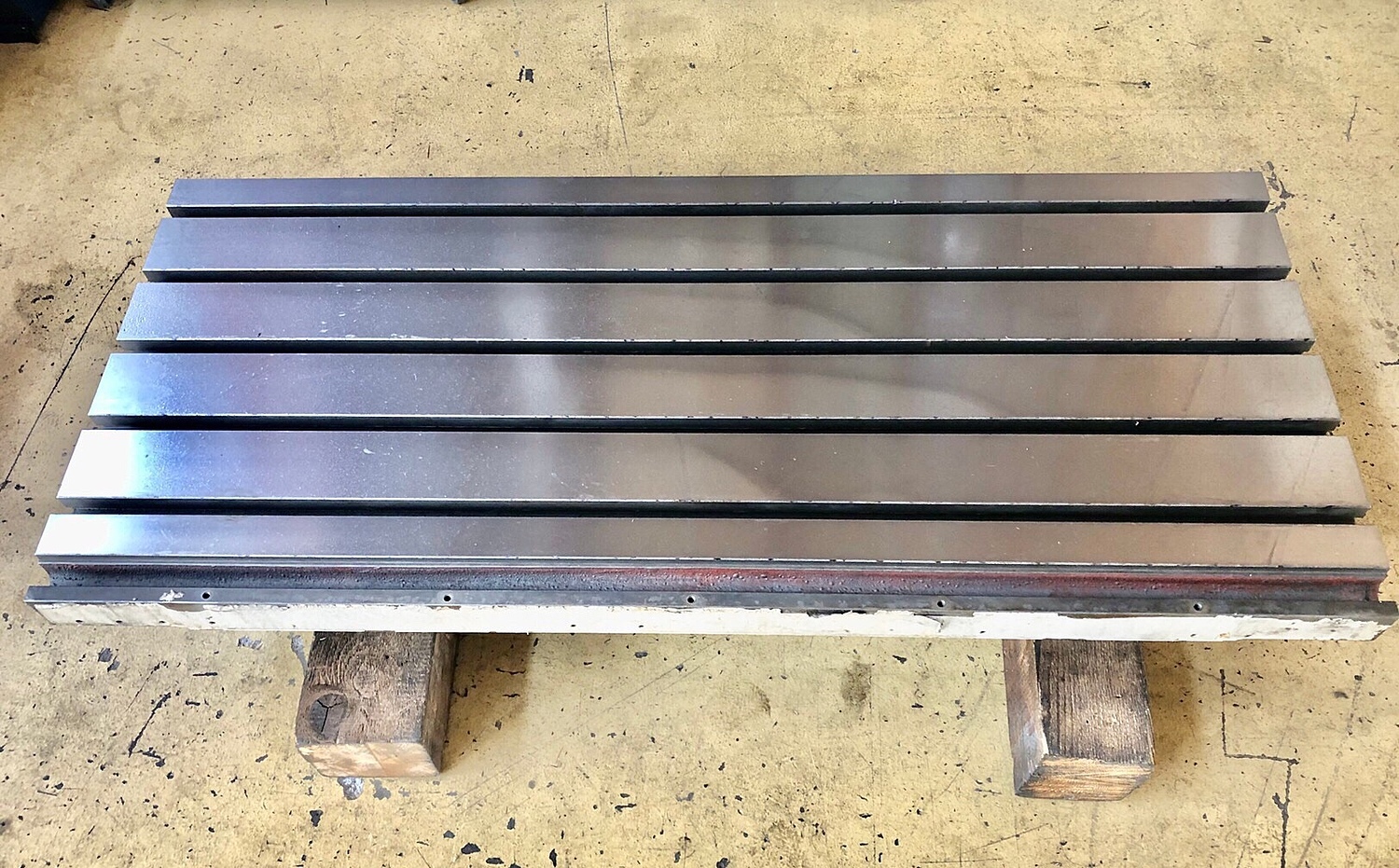

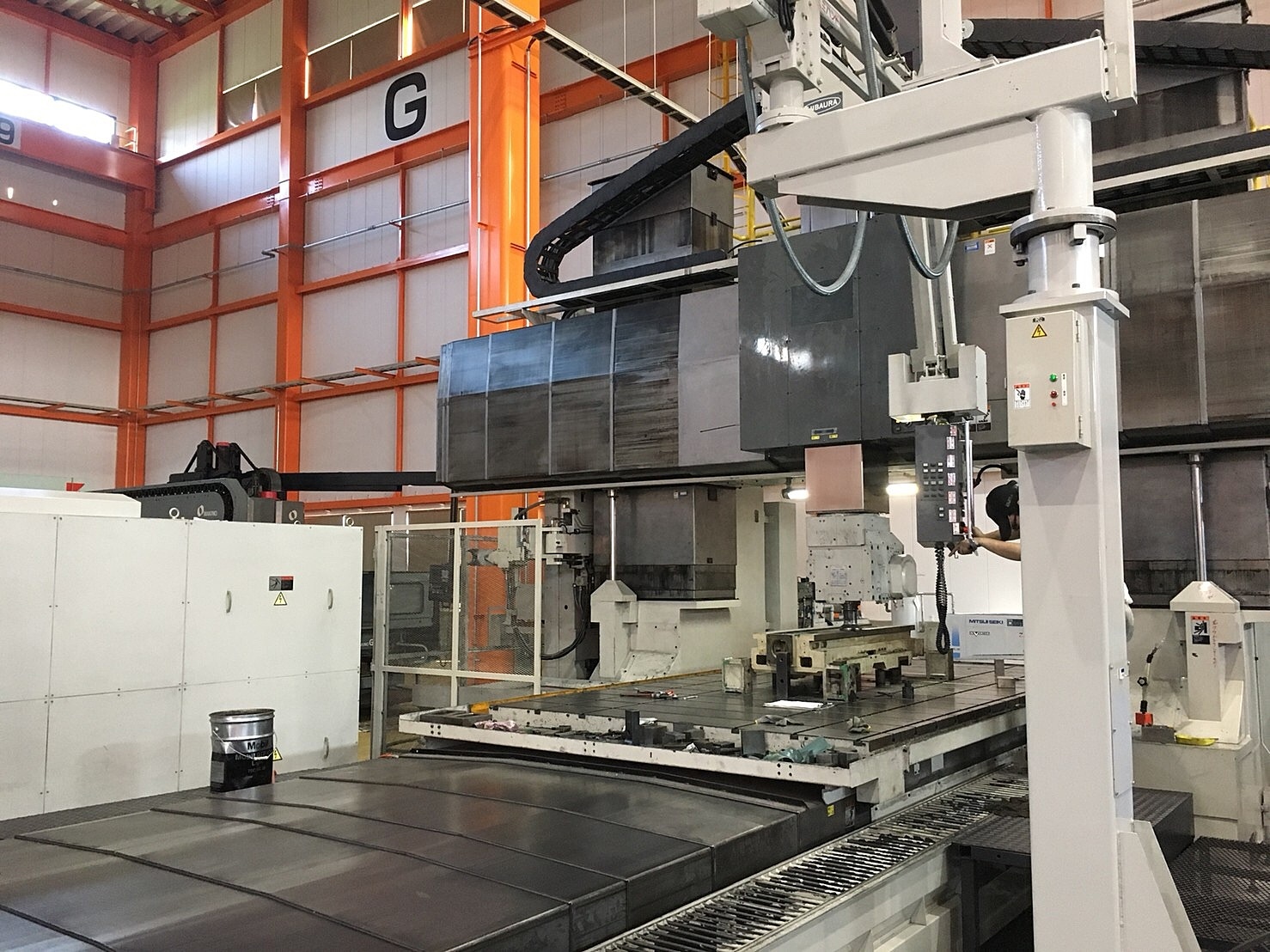

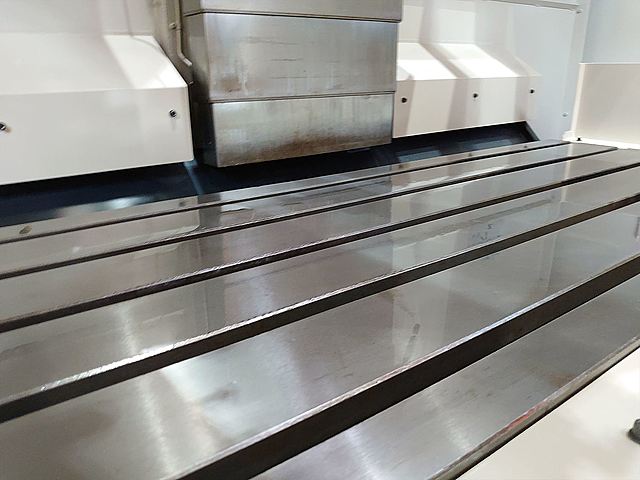

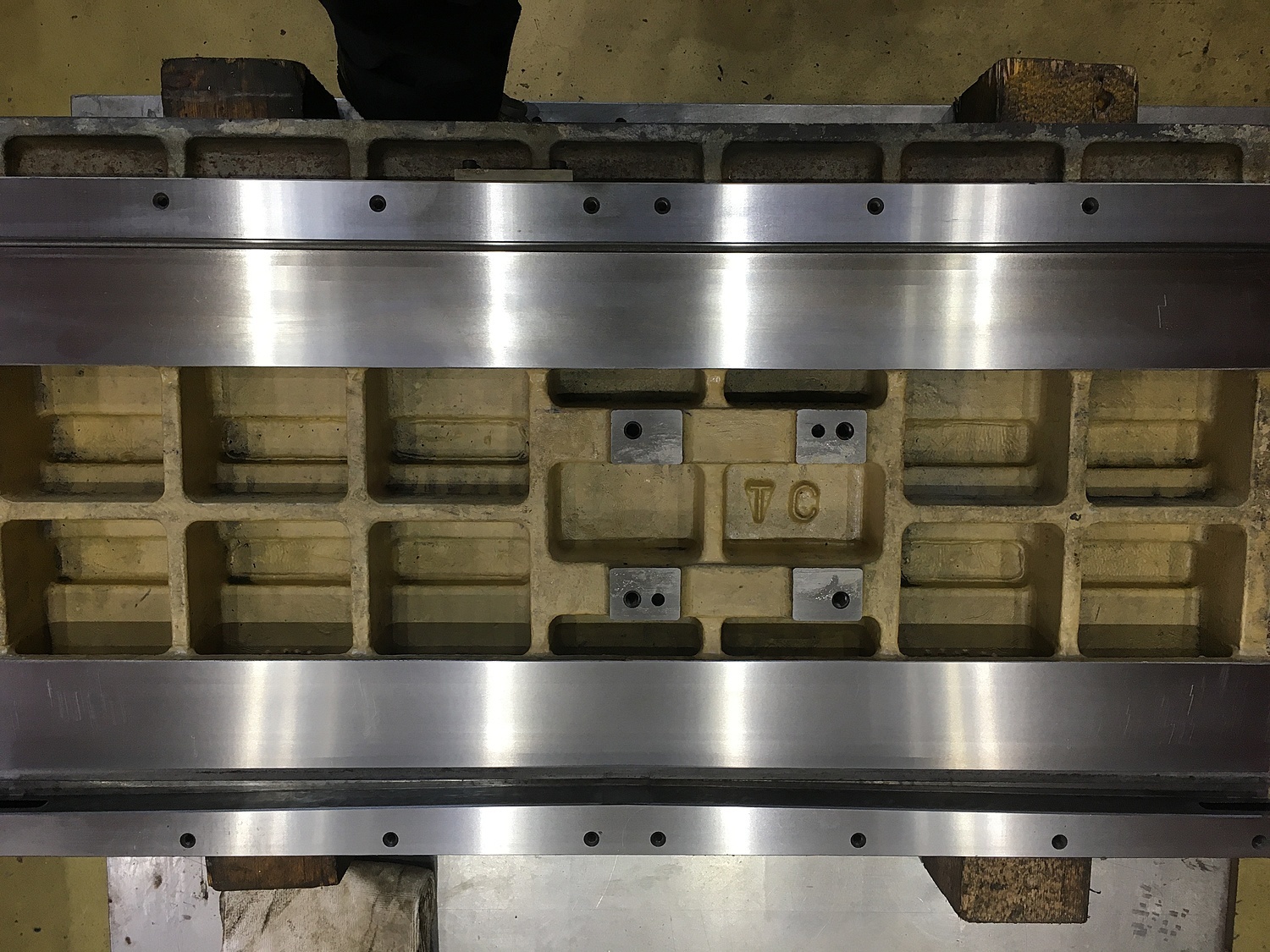

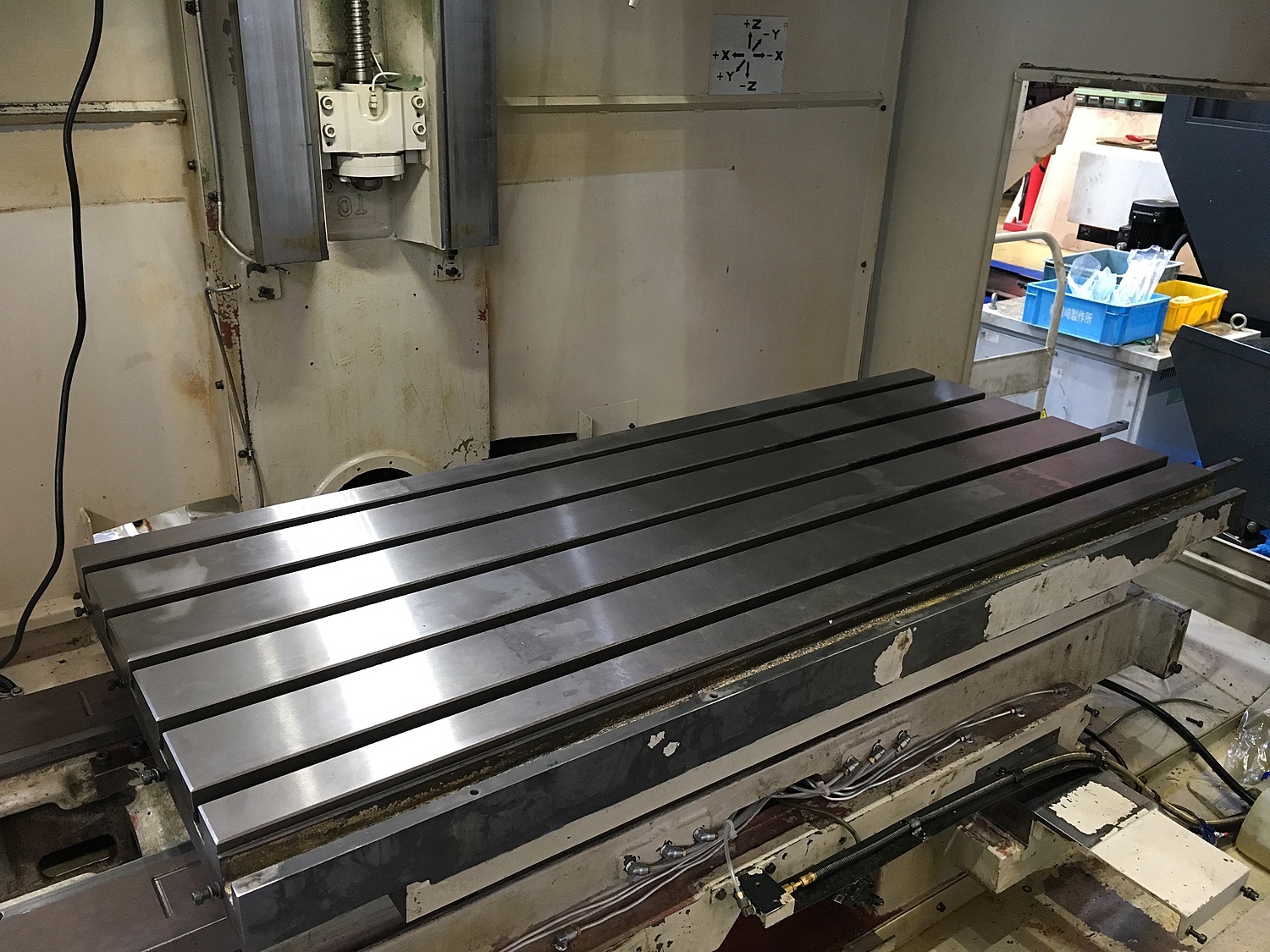

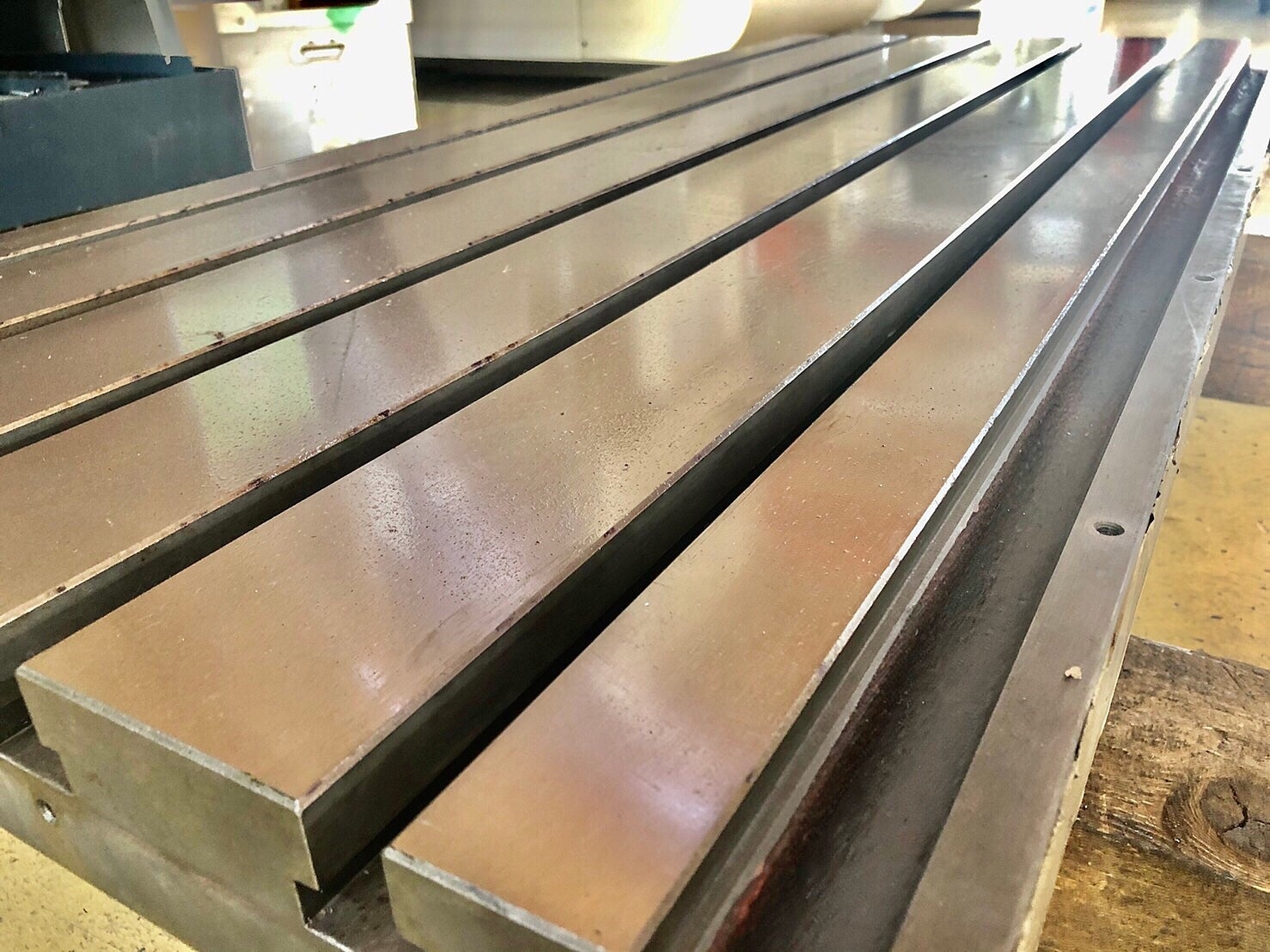

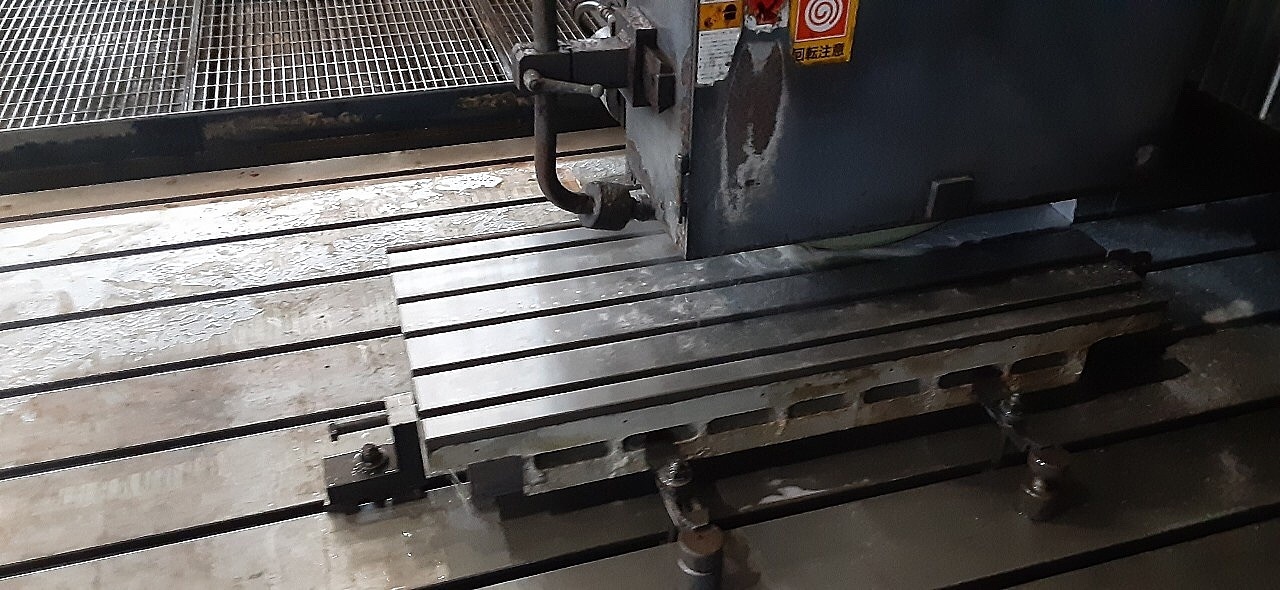

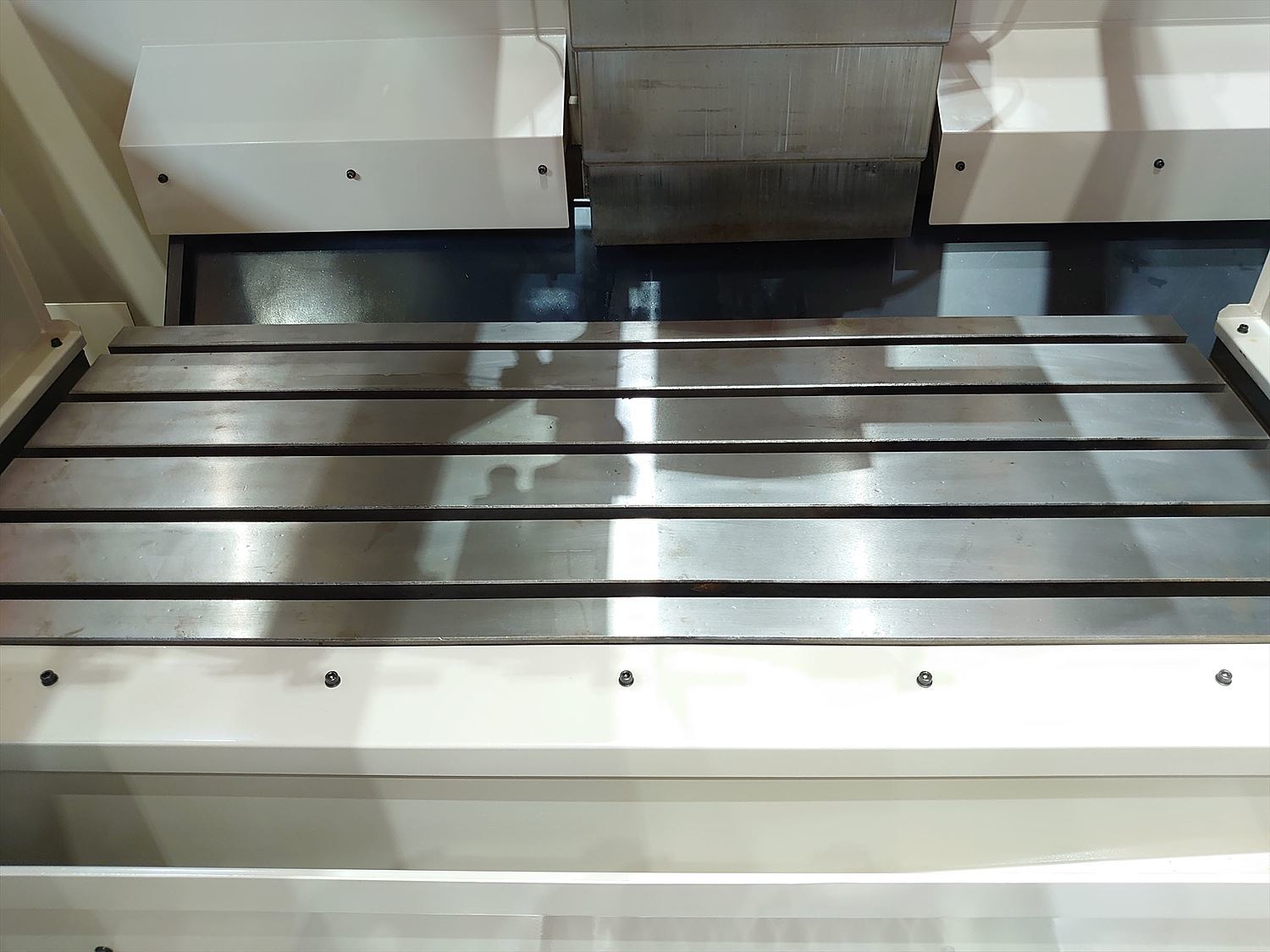

テーブル上面研磨

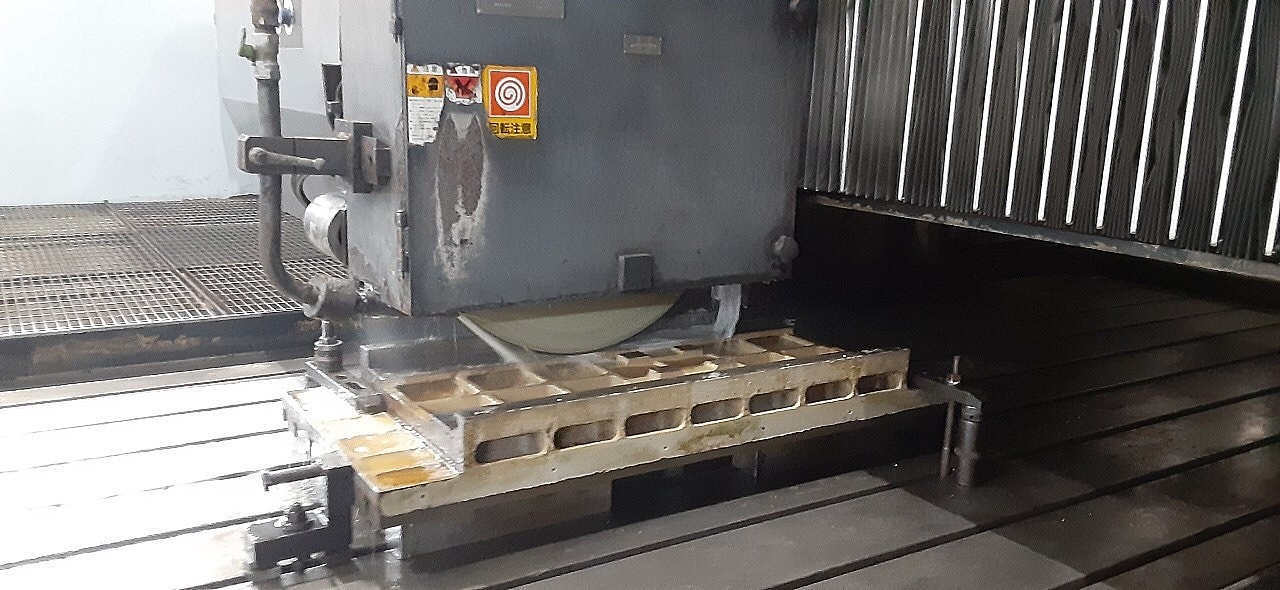

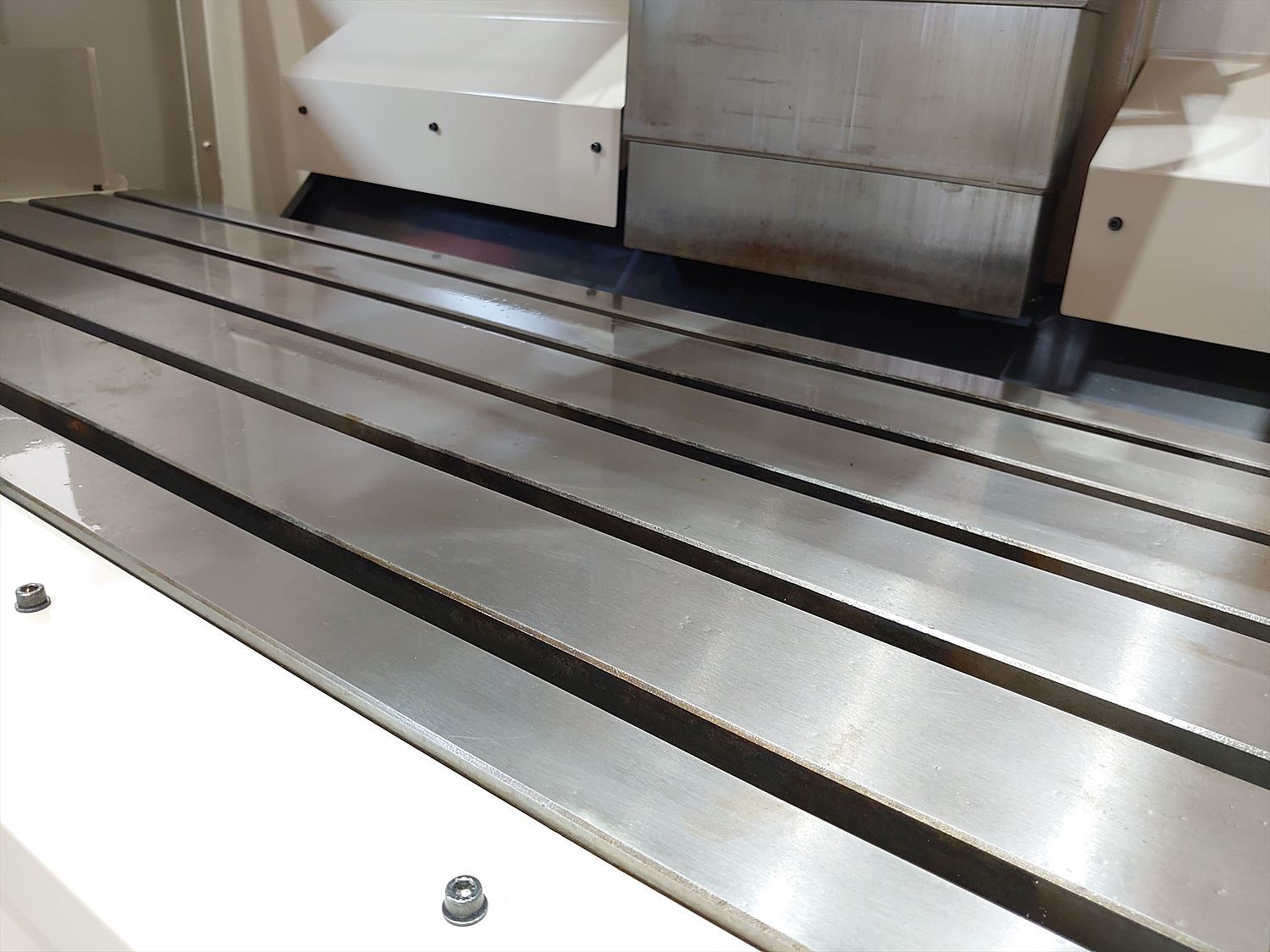

当社が誇る住友製ベット研磨機にて、テーブル上面と摺動面を研磨します。新品同様に仕上がります。

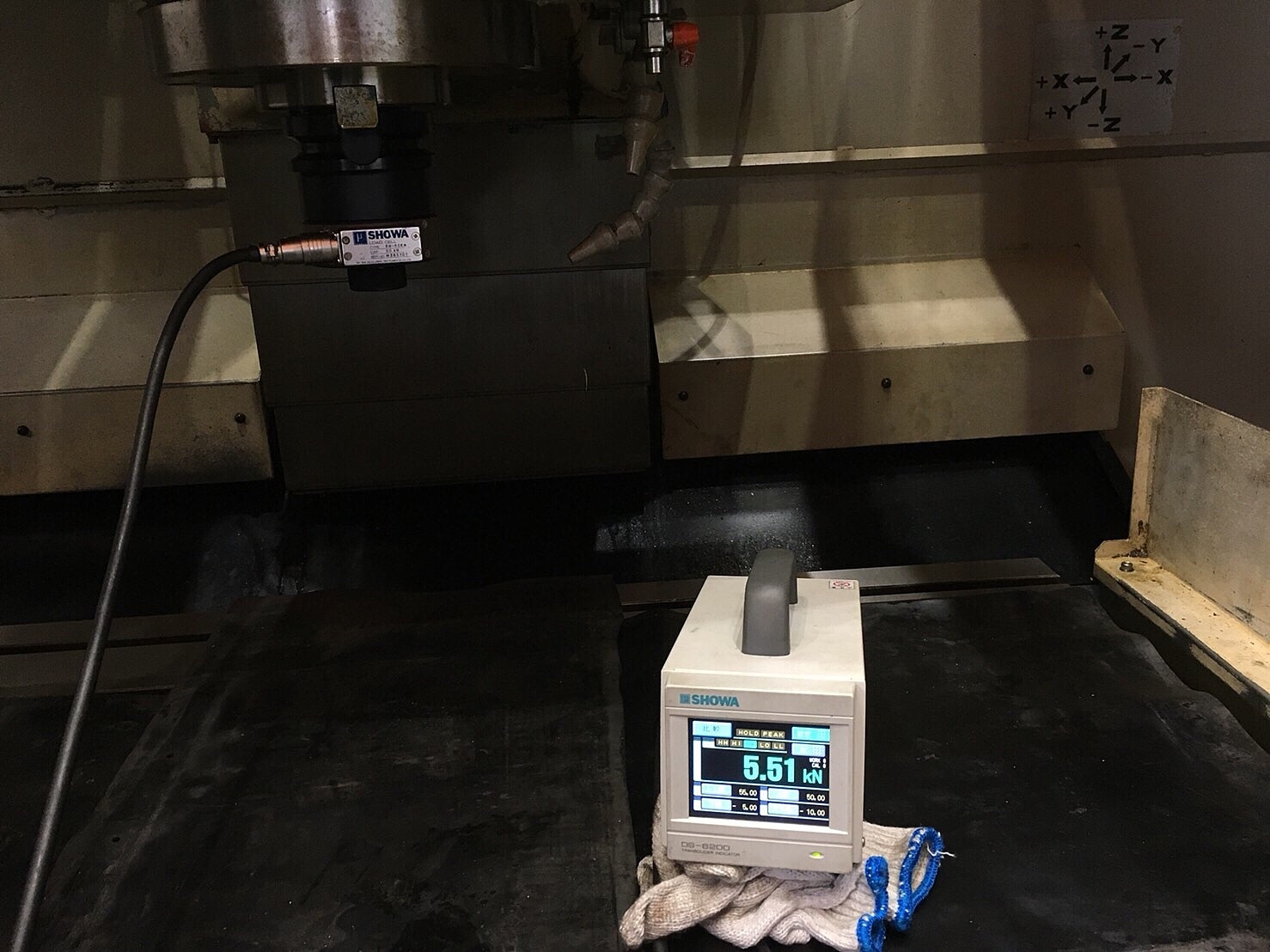

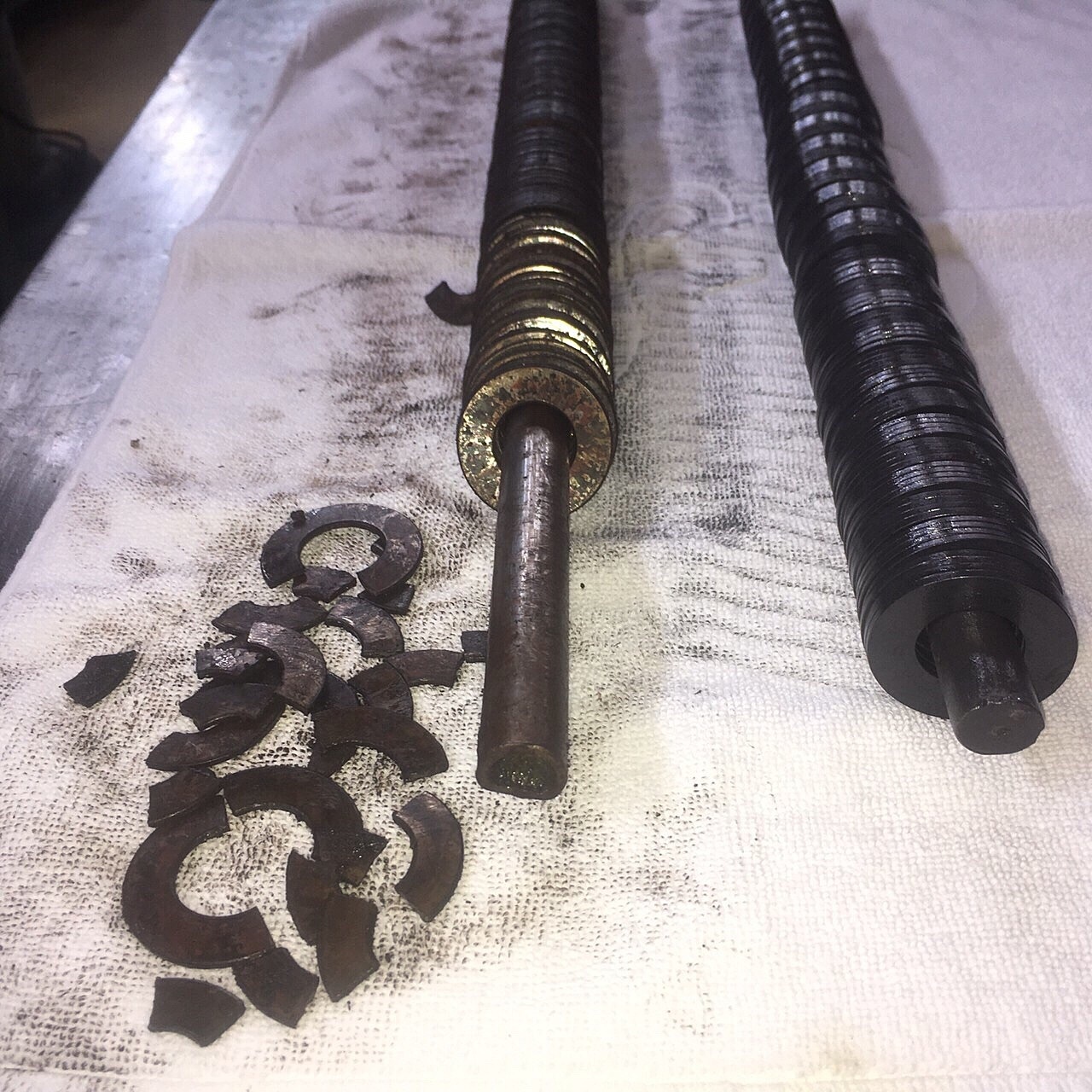

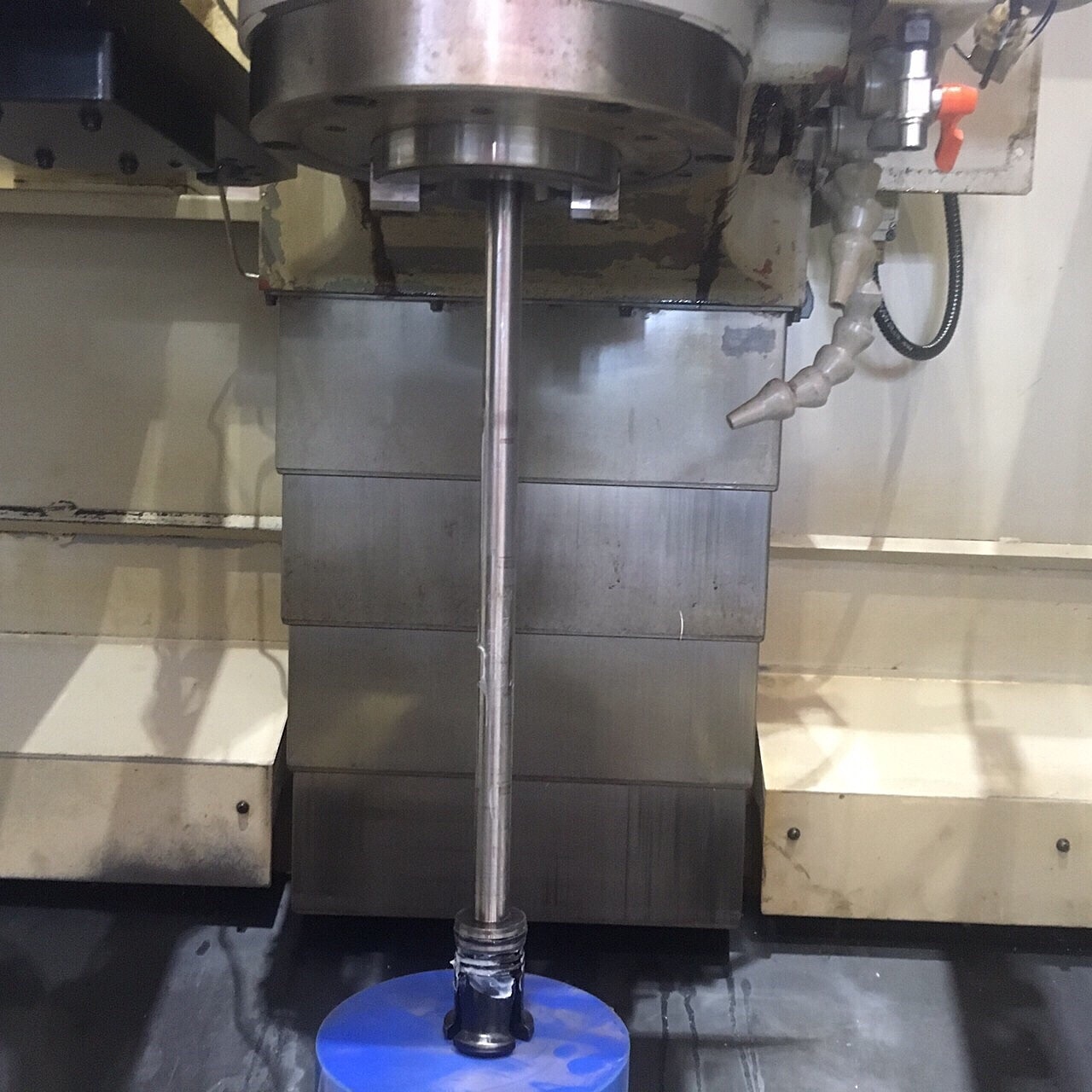

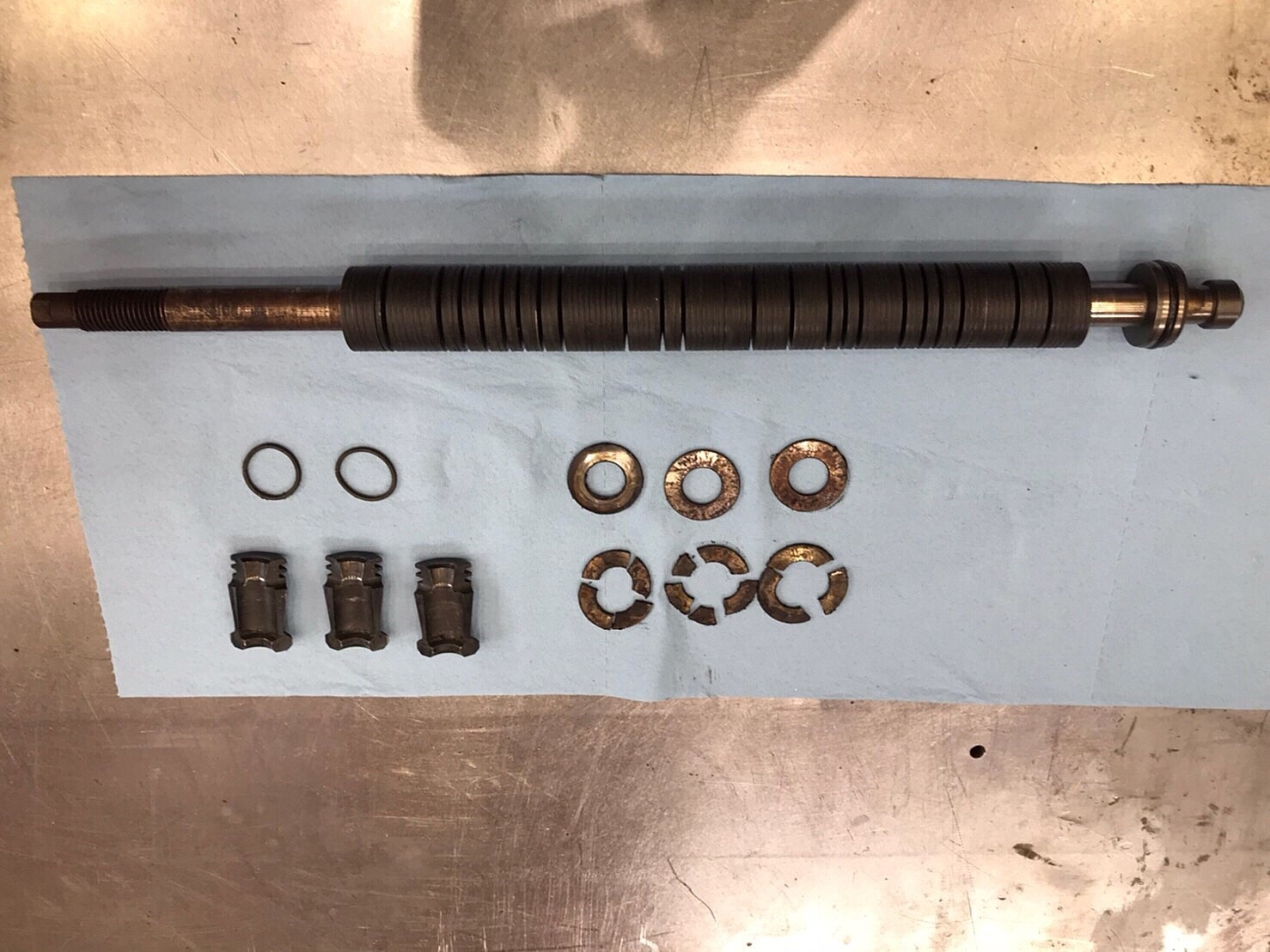

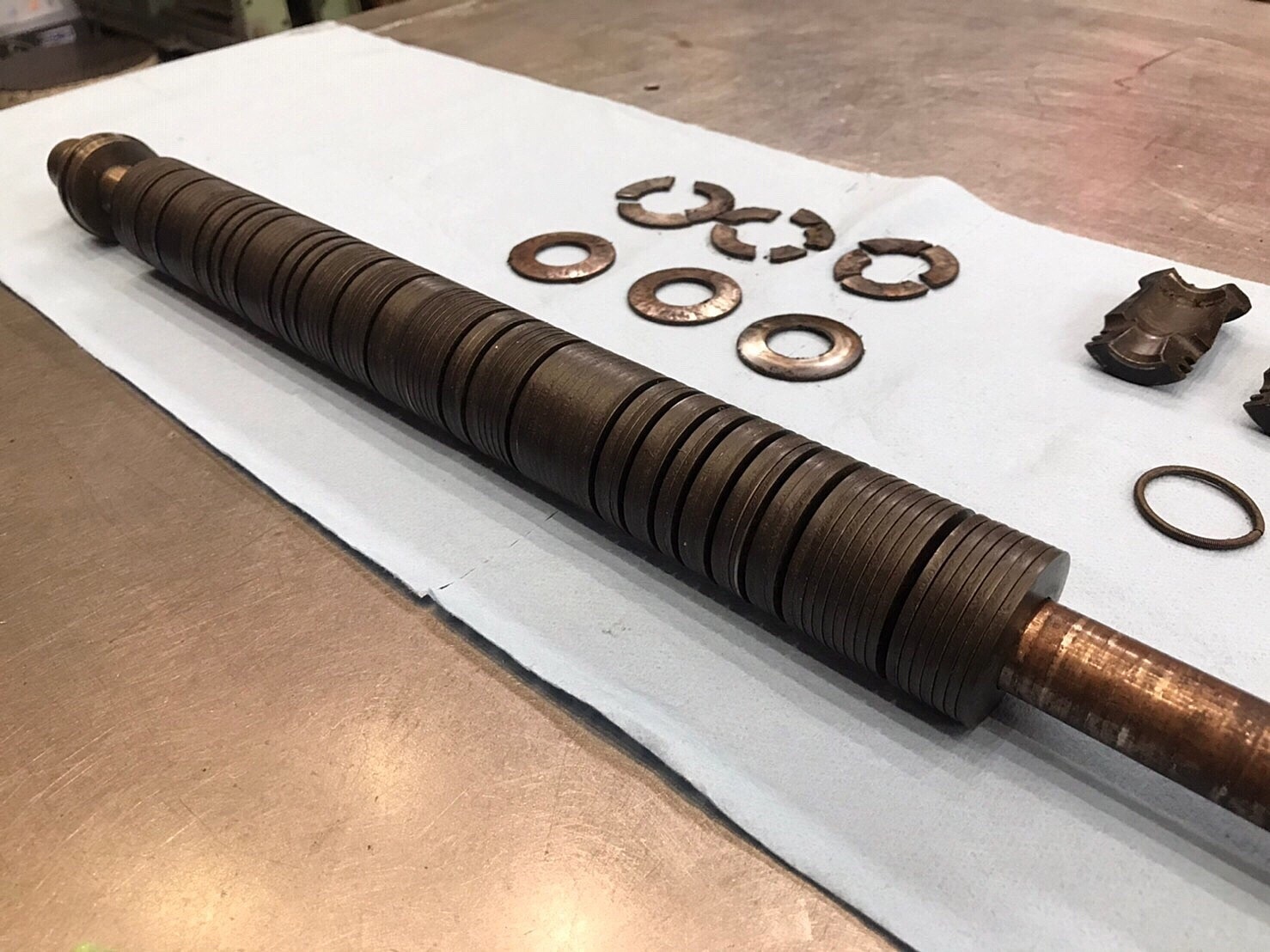

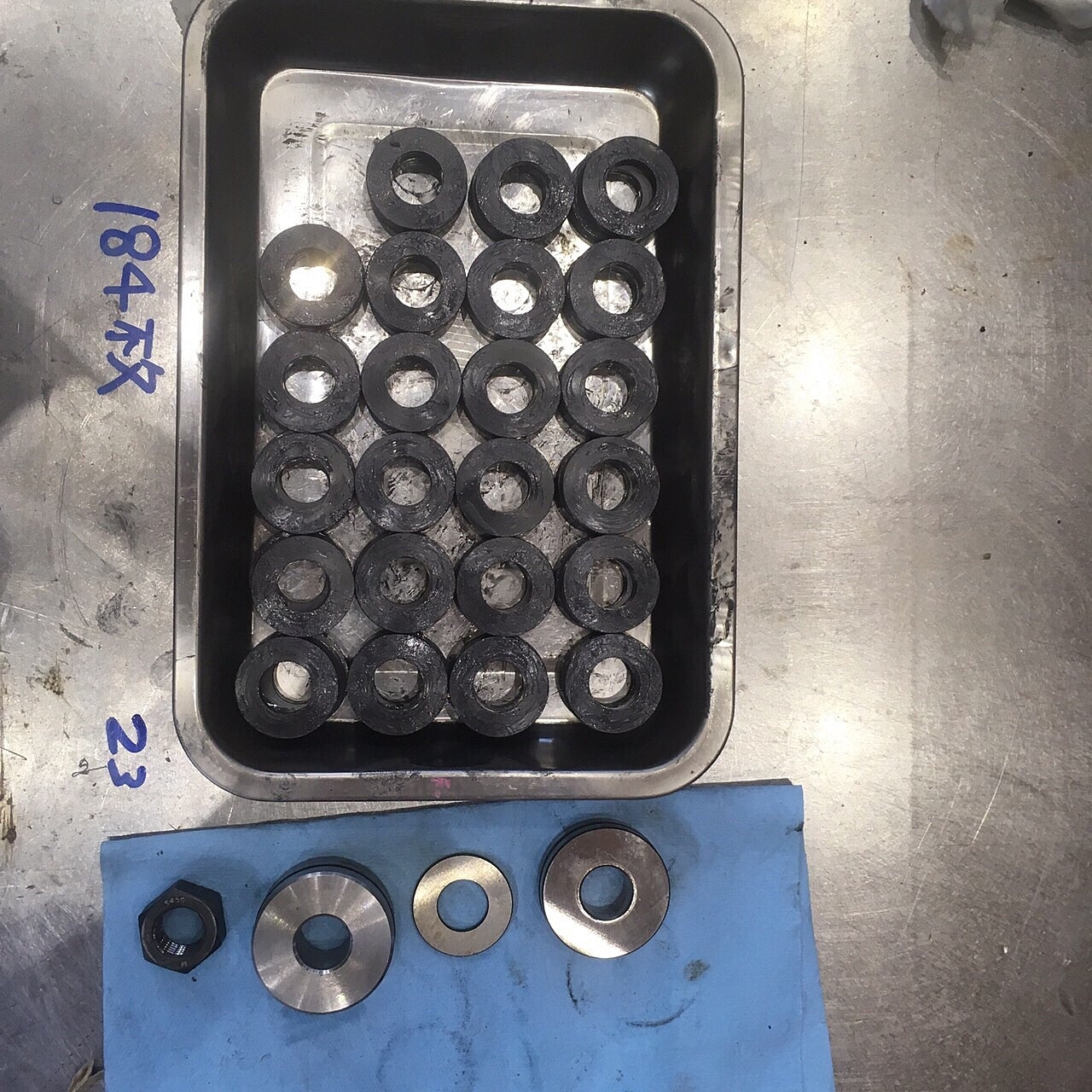

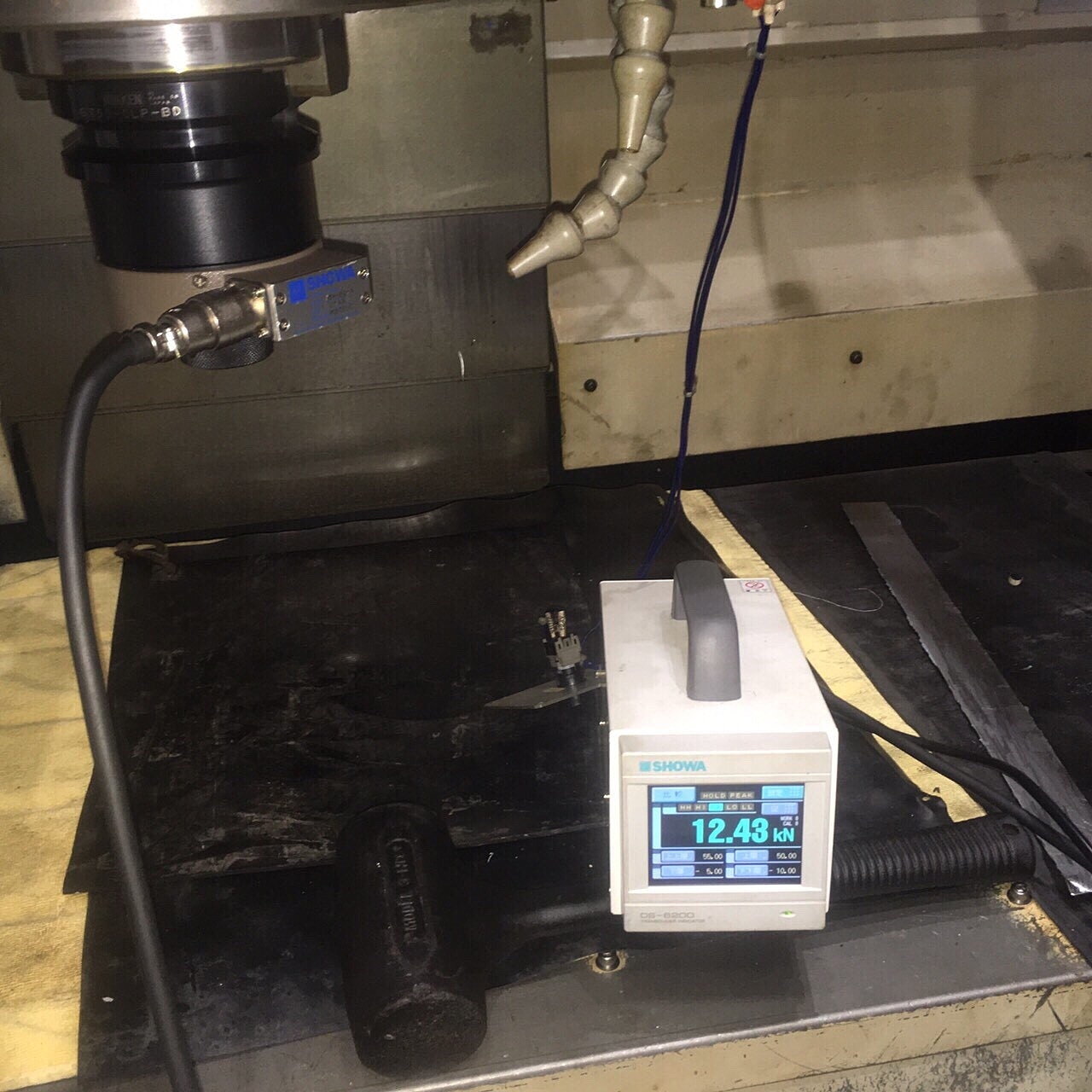

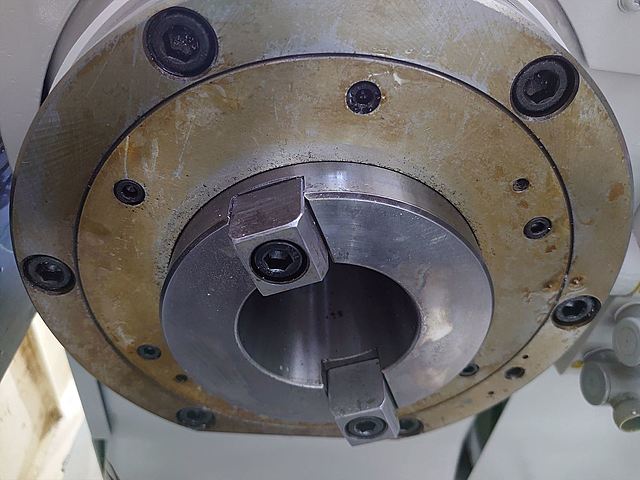

主軸サラバネ交換（クランプ力測定）

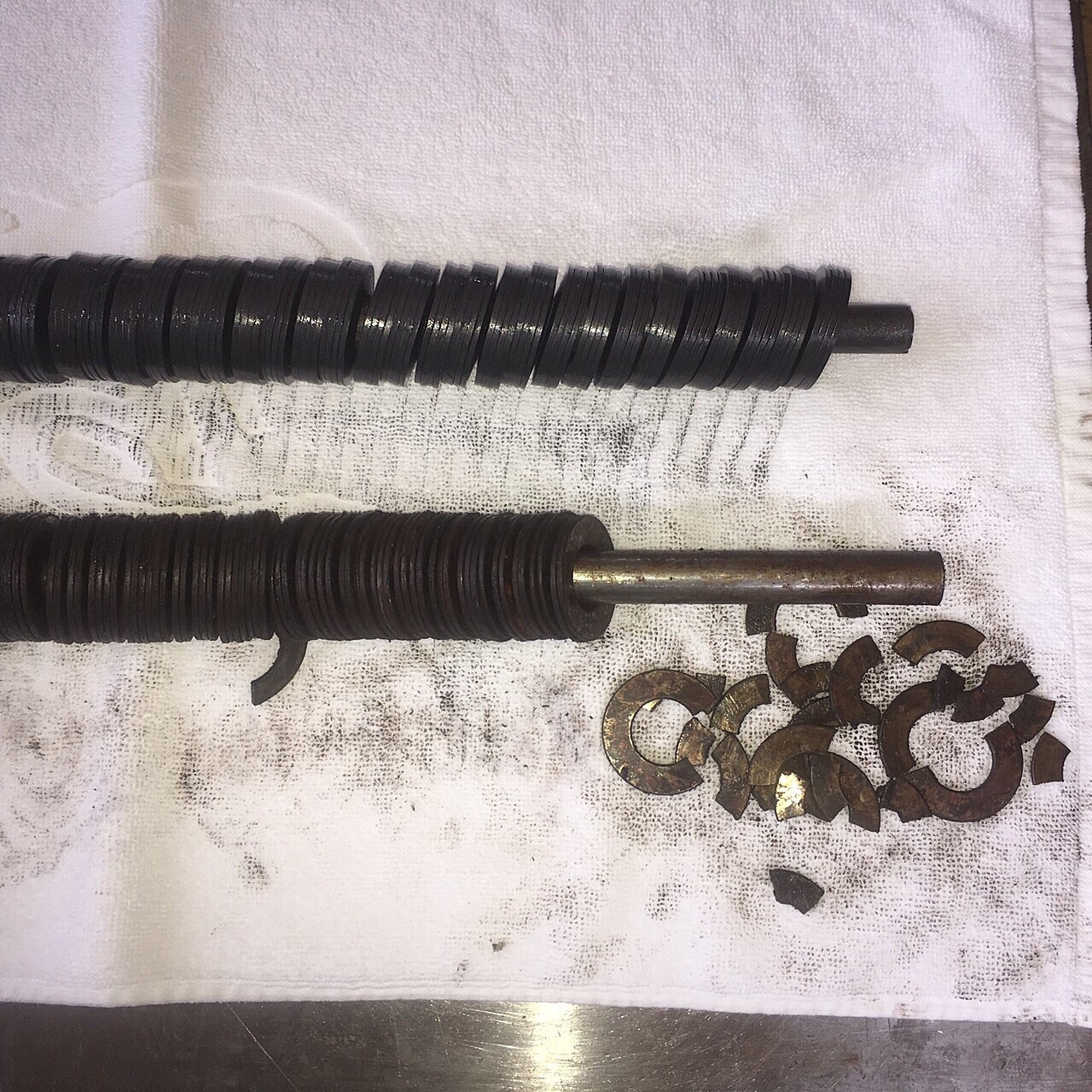

マシニングの主軸にはツールクランプ力というのがあります。ツールをつかみ保持する力です。この力が弱いと削った時にビビッてしまったり、ツールが外れたり大事故にもつながったりします。この機械は、最初クランプ力が5.51KNしかありませんでした。主軸の中のサラバネと呼ばれる１００枚以上にもなるバネの一部が粉砕していました。それ交換して12.43KN正常値に戻りました。

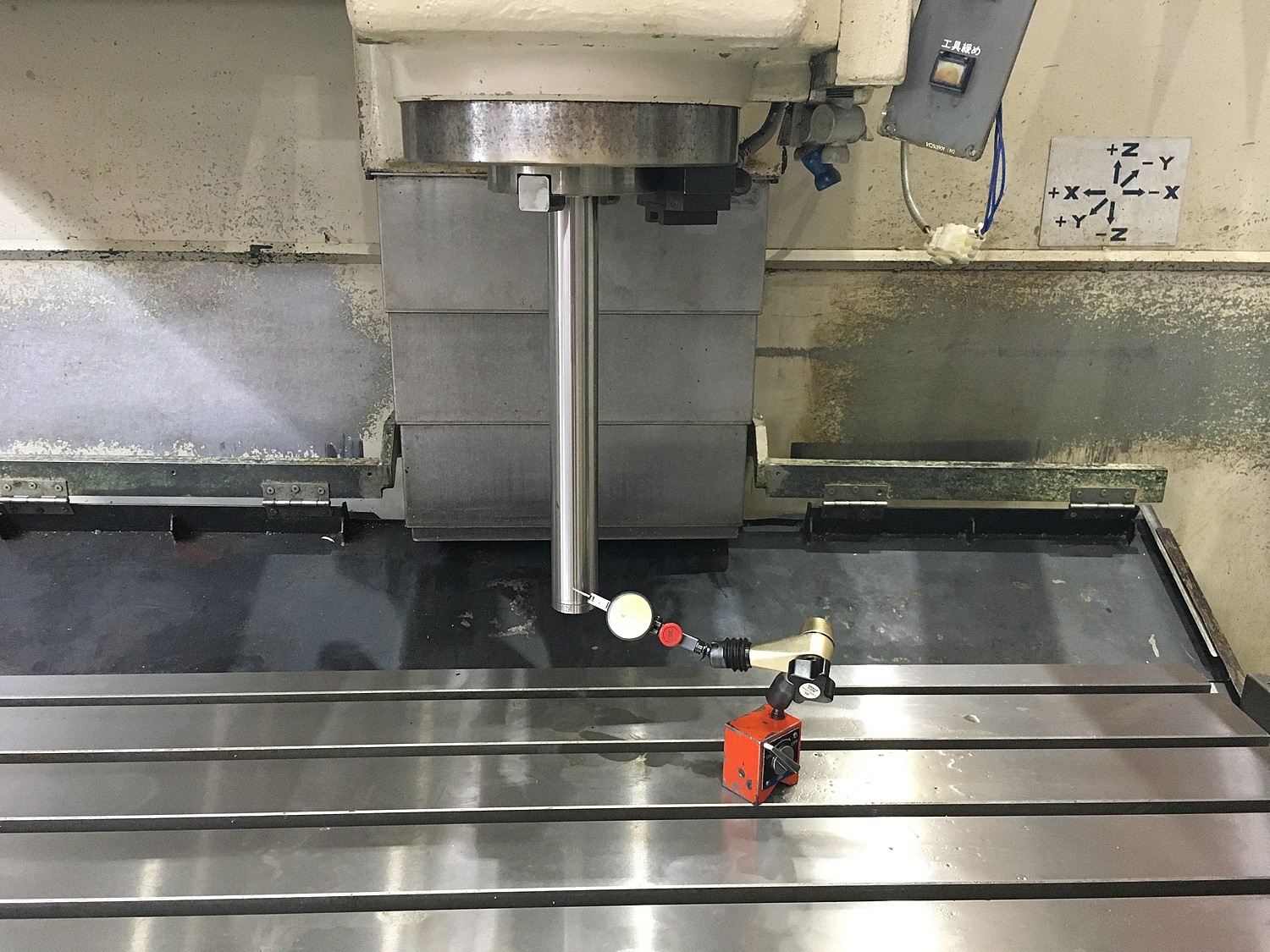

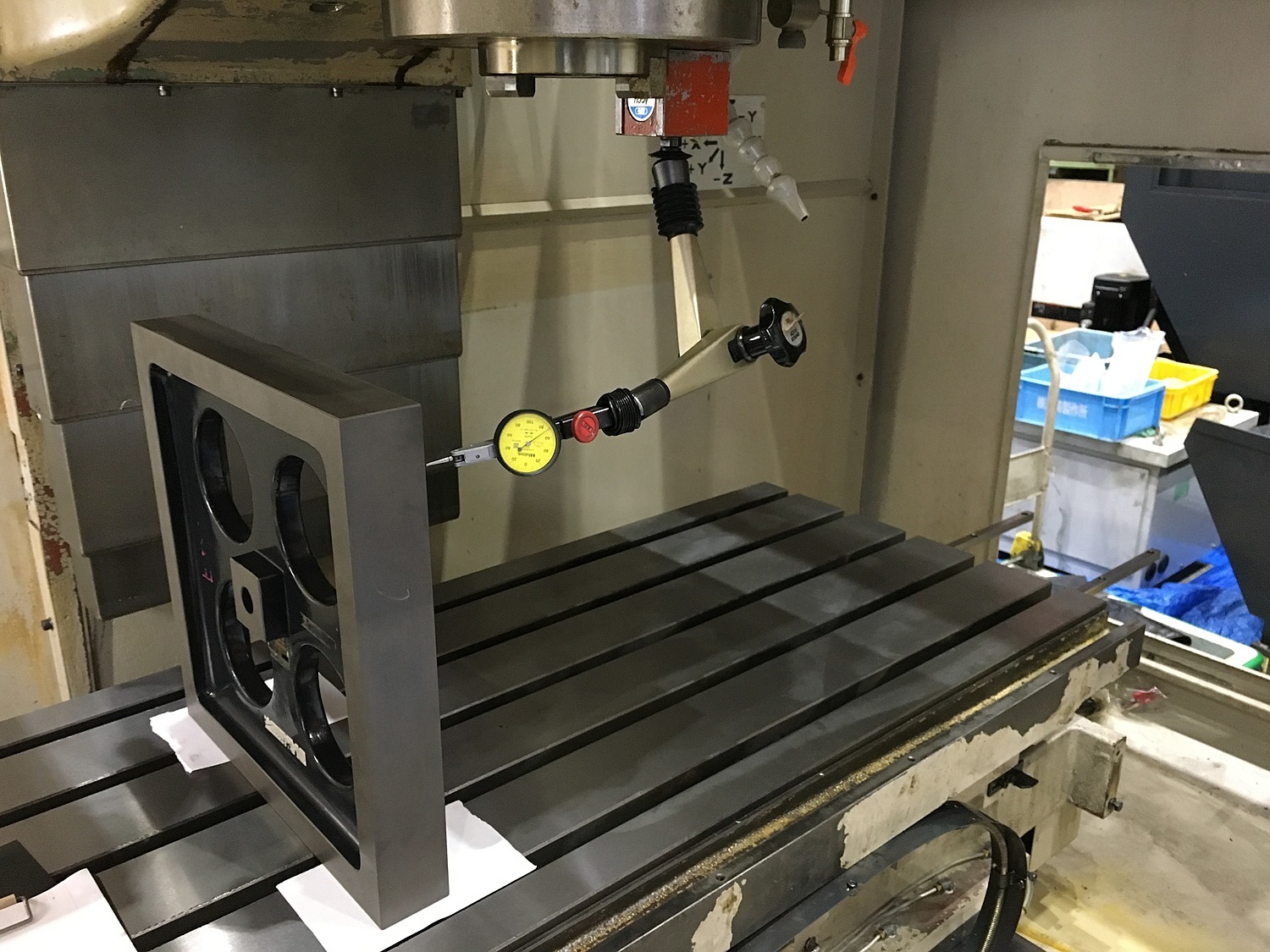

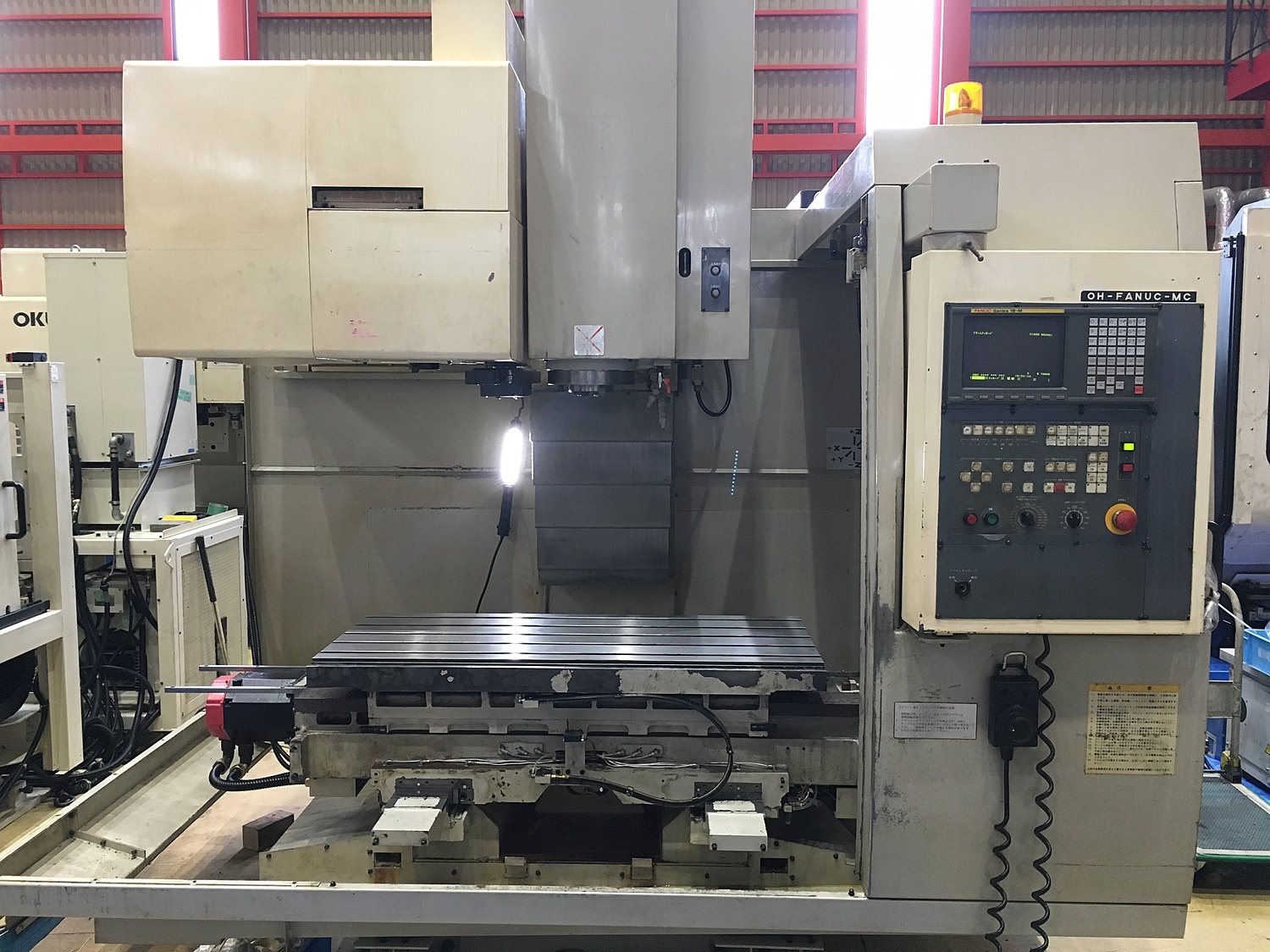

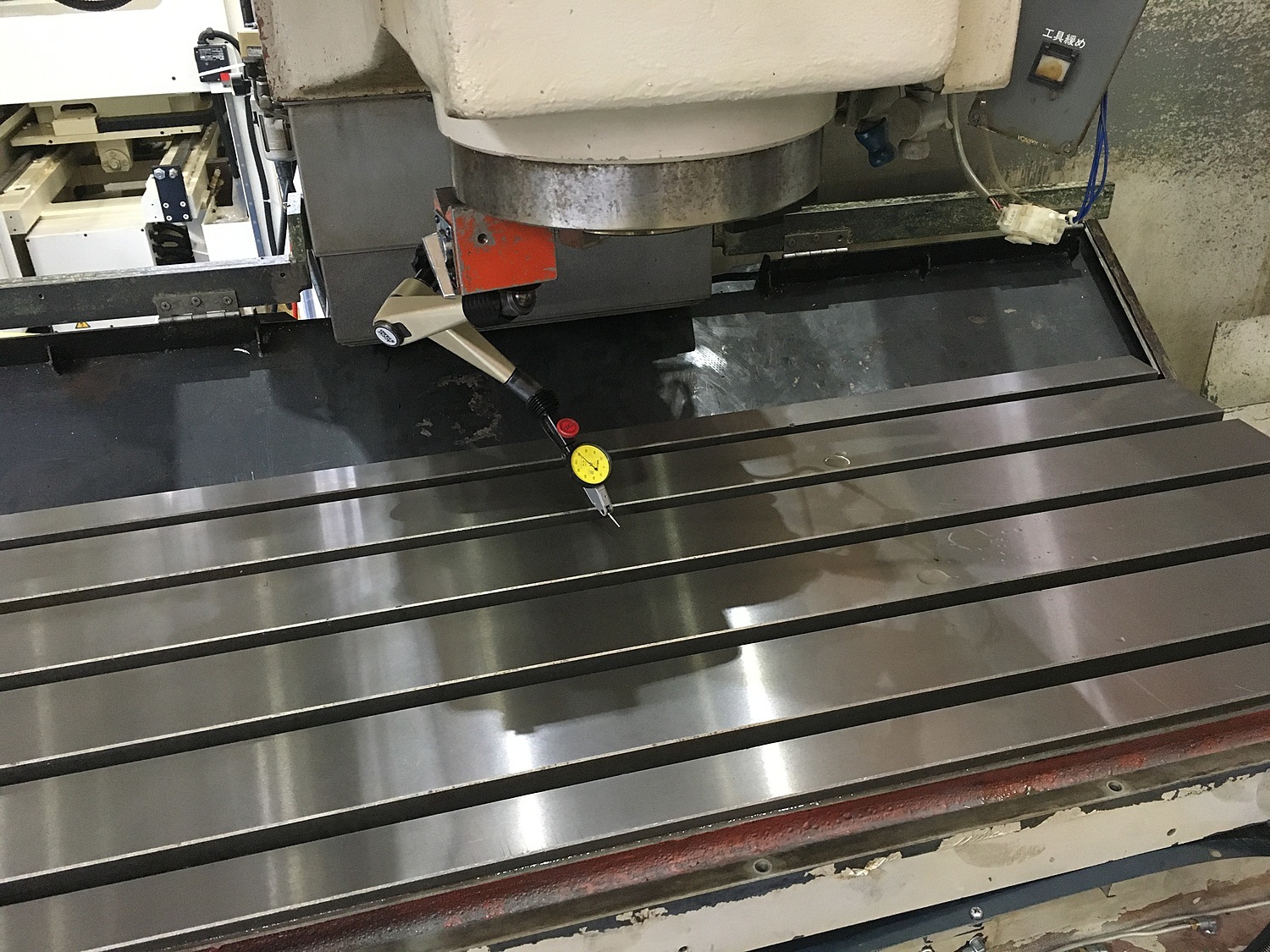

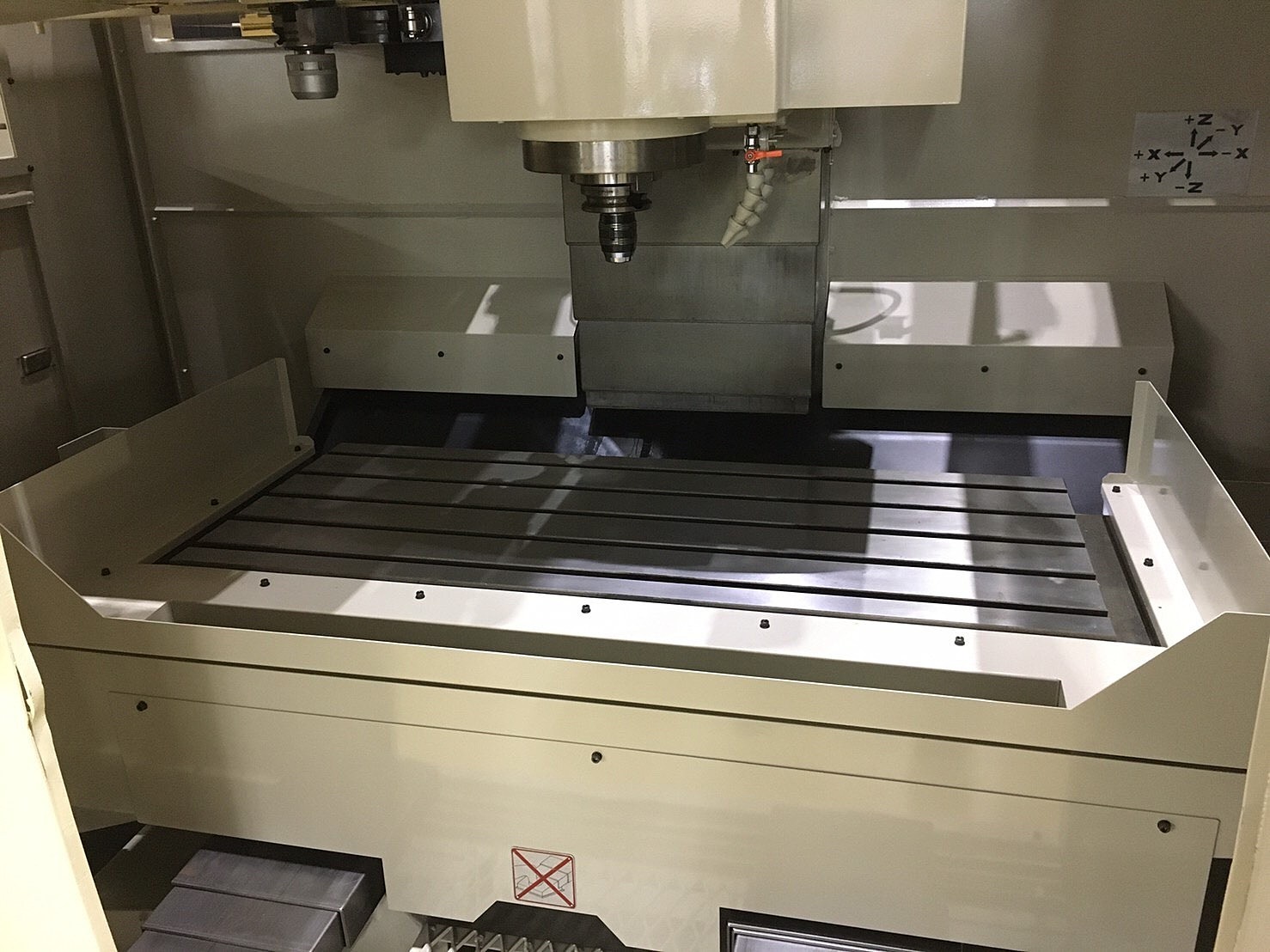

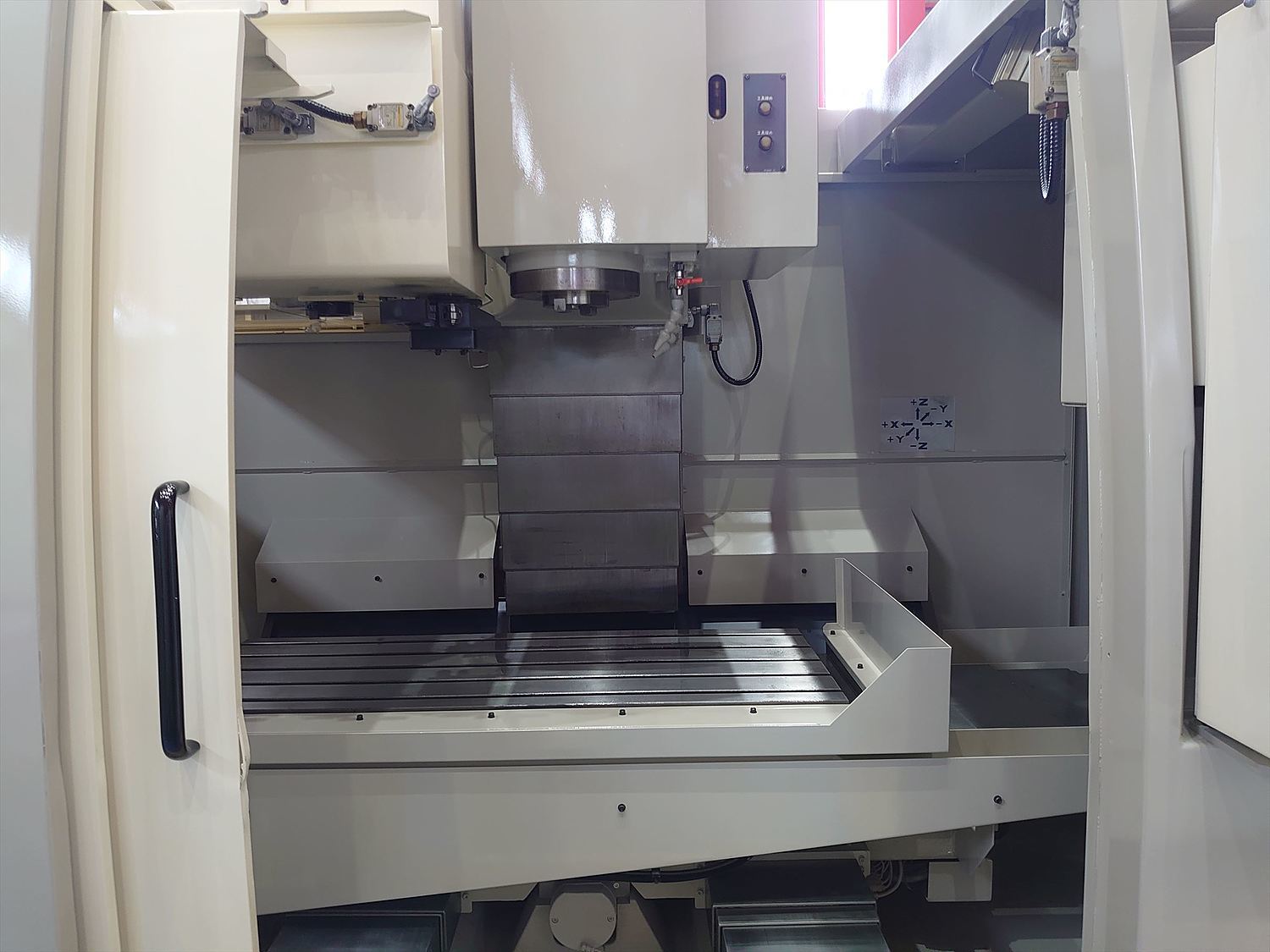

組み付け、精度確認
全ての工程を終え組付け、最終確認です。

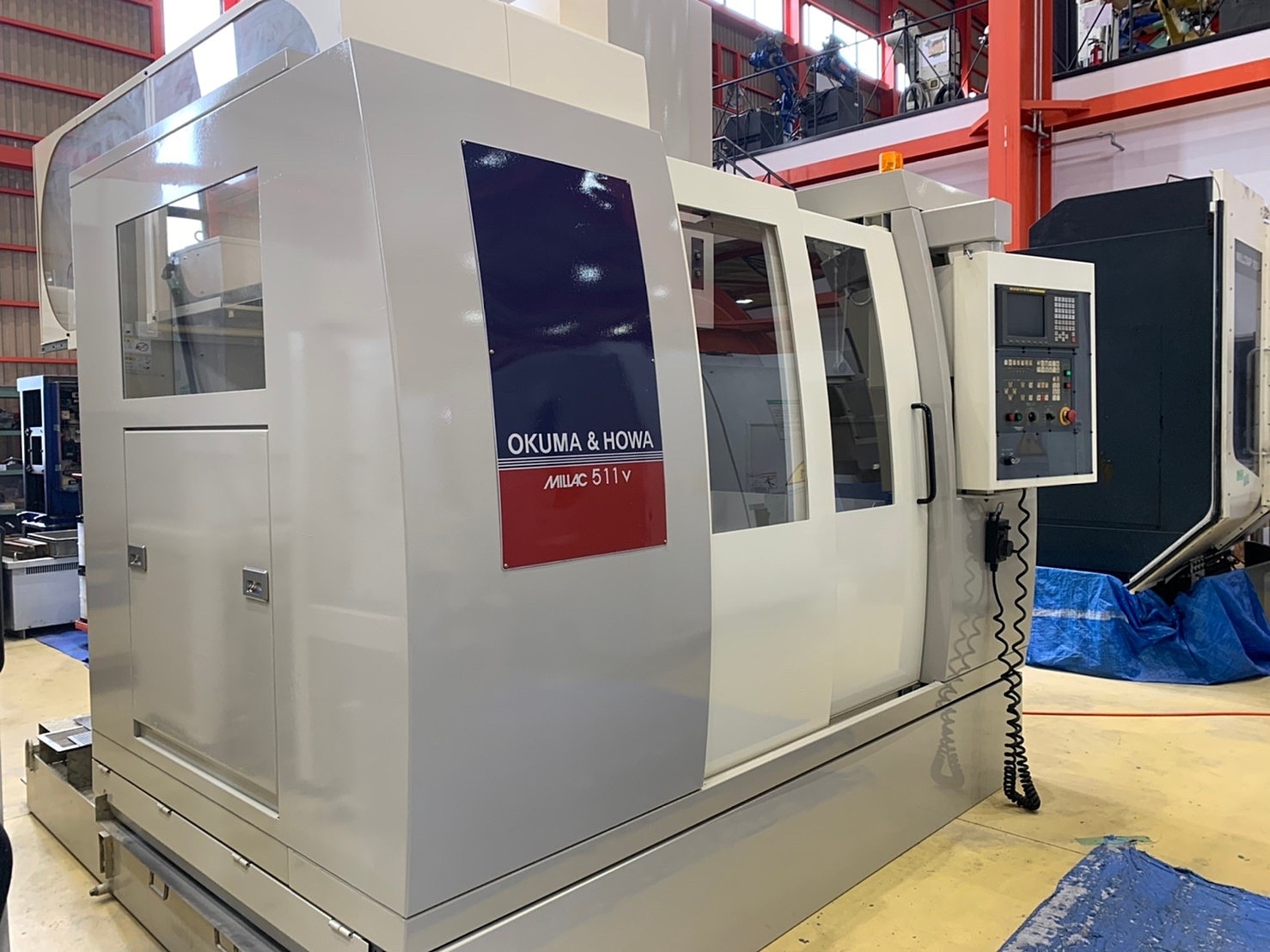

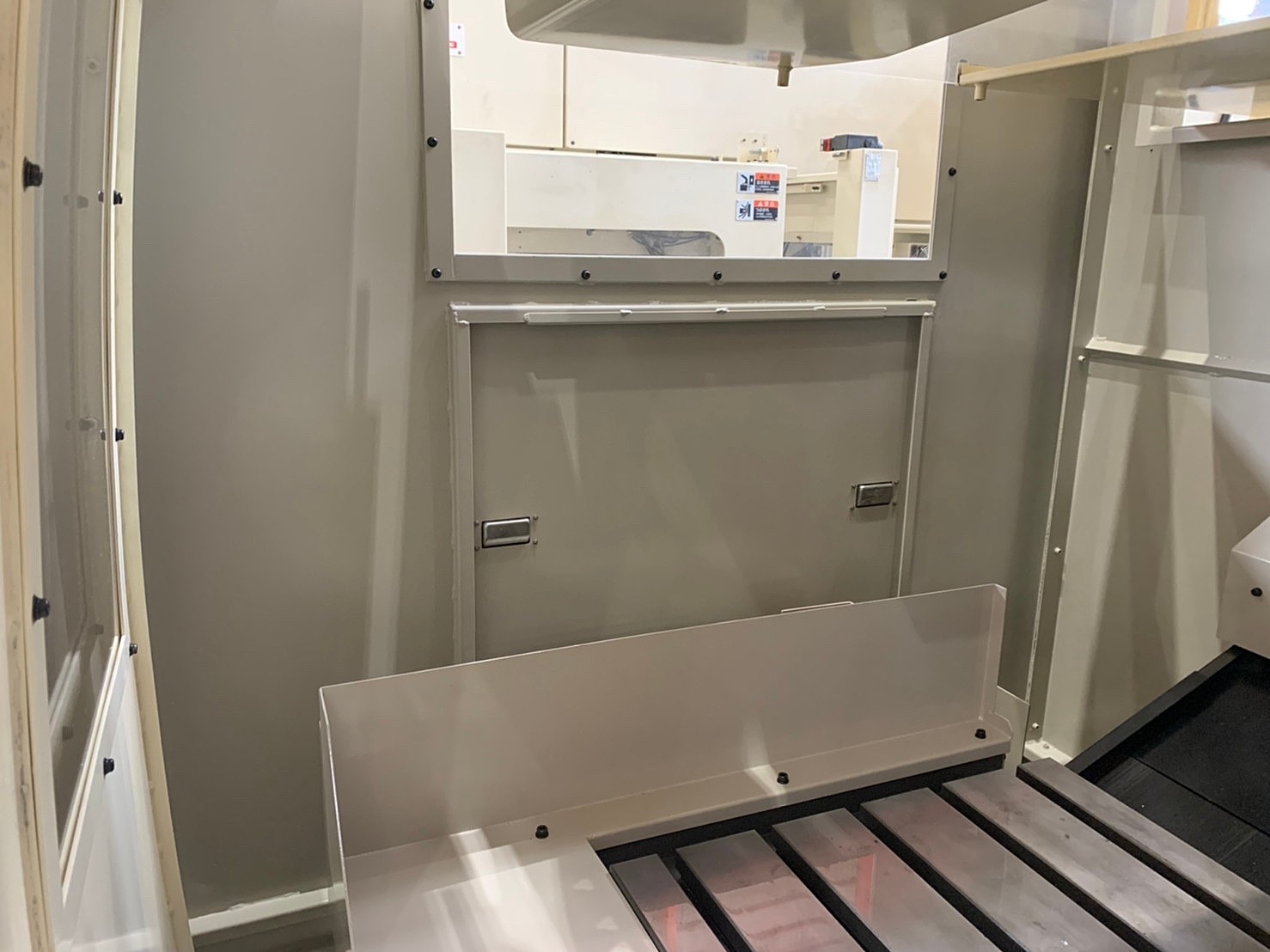

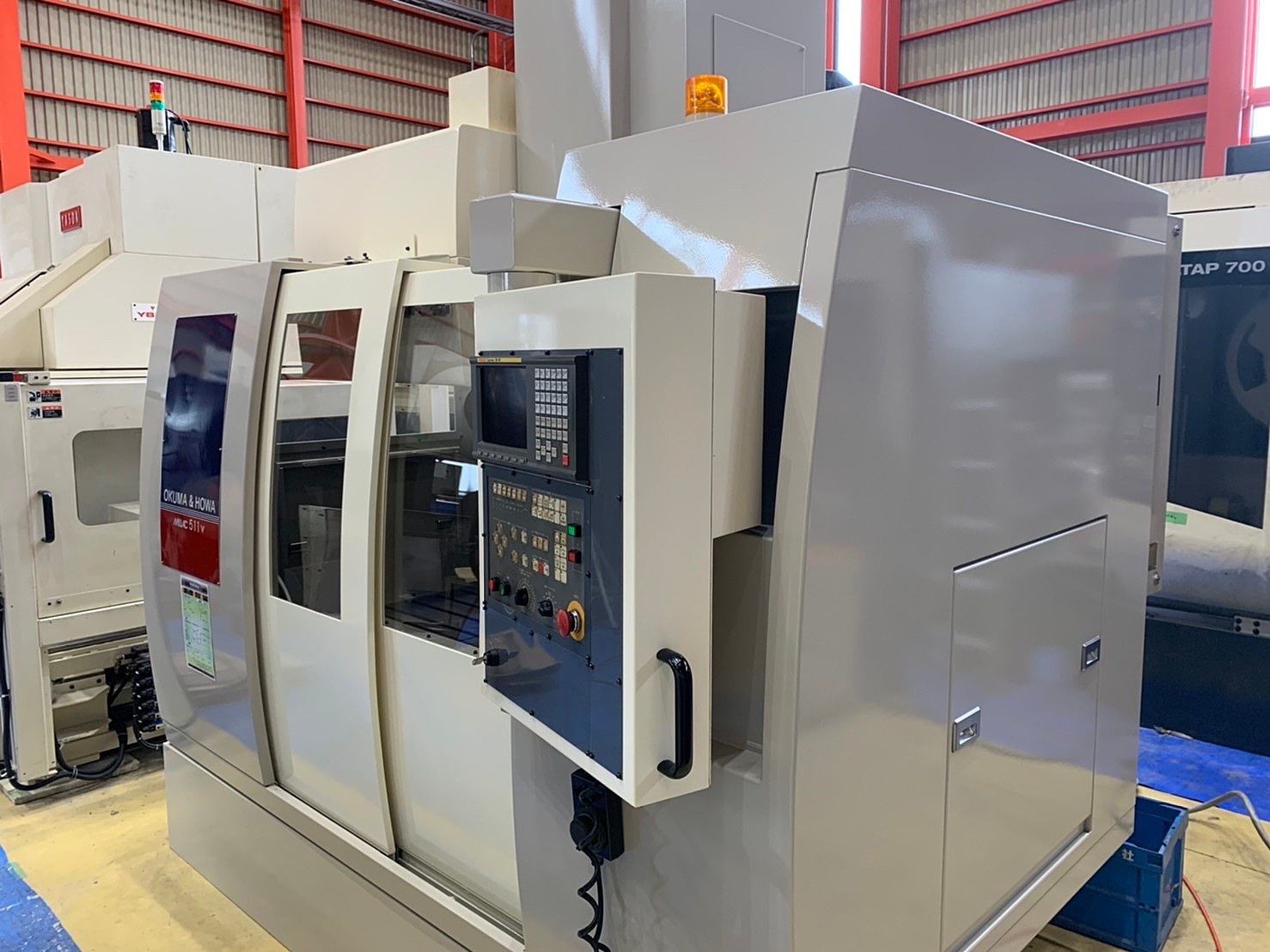

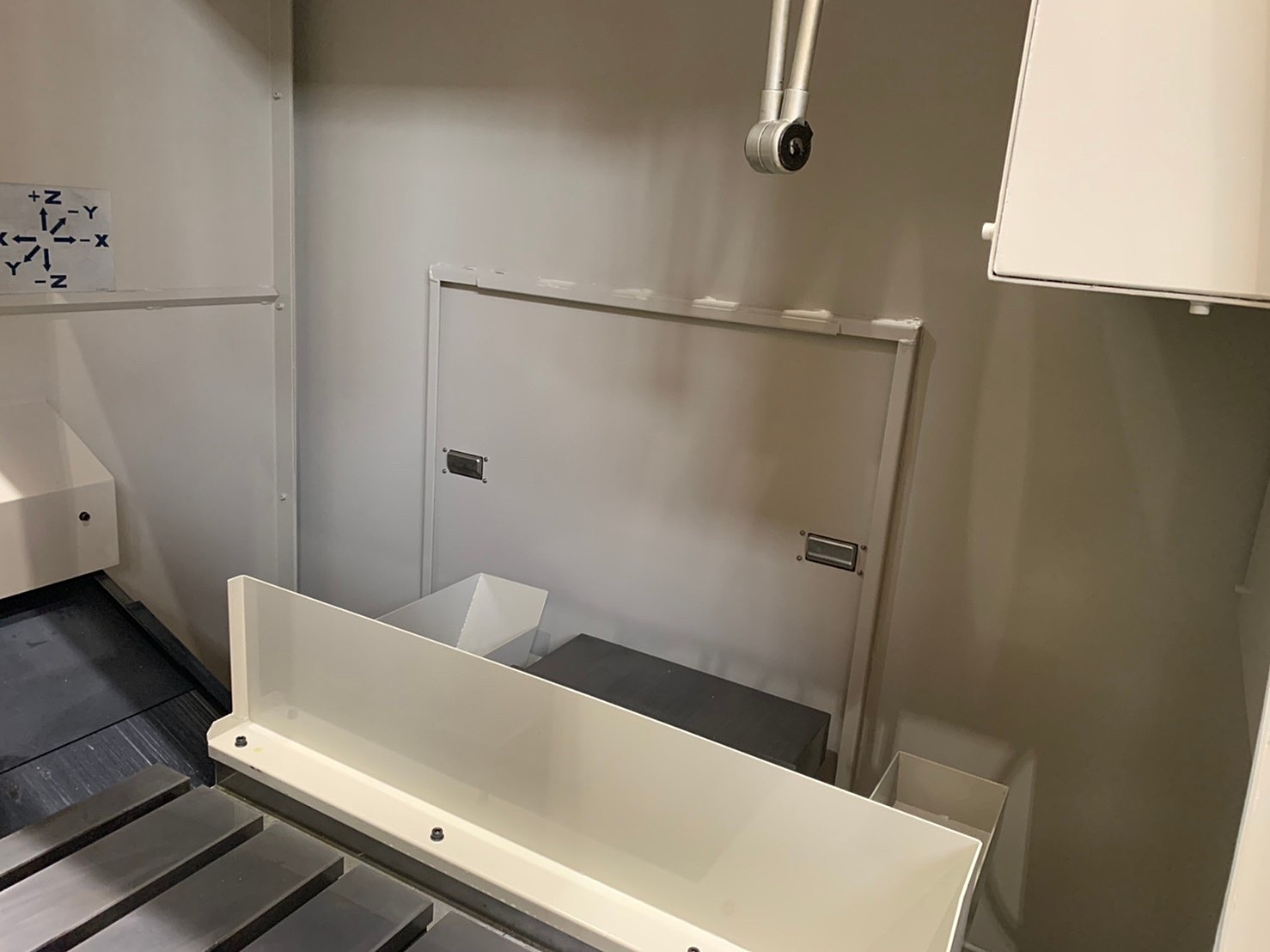

塗装完了
全ての作業が終了です！
